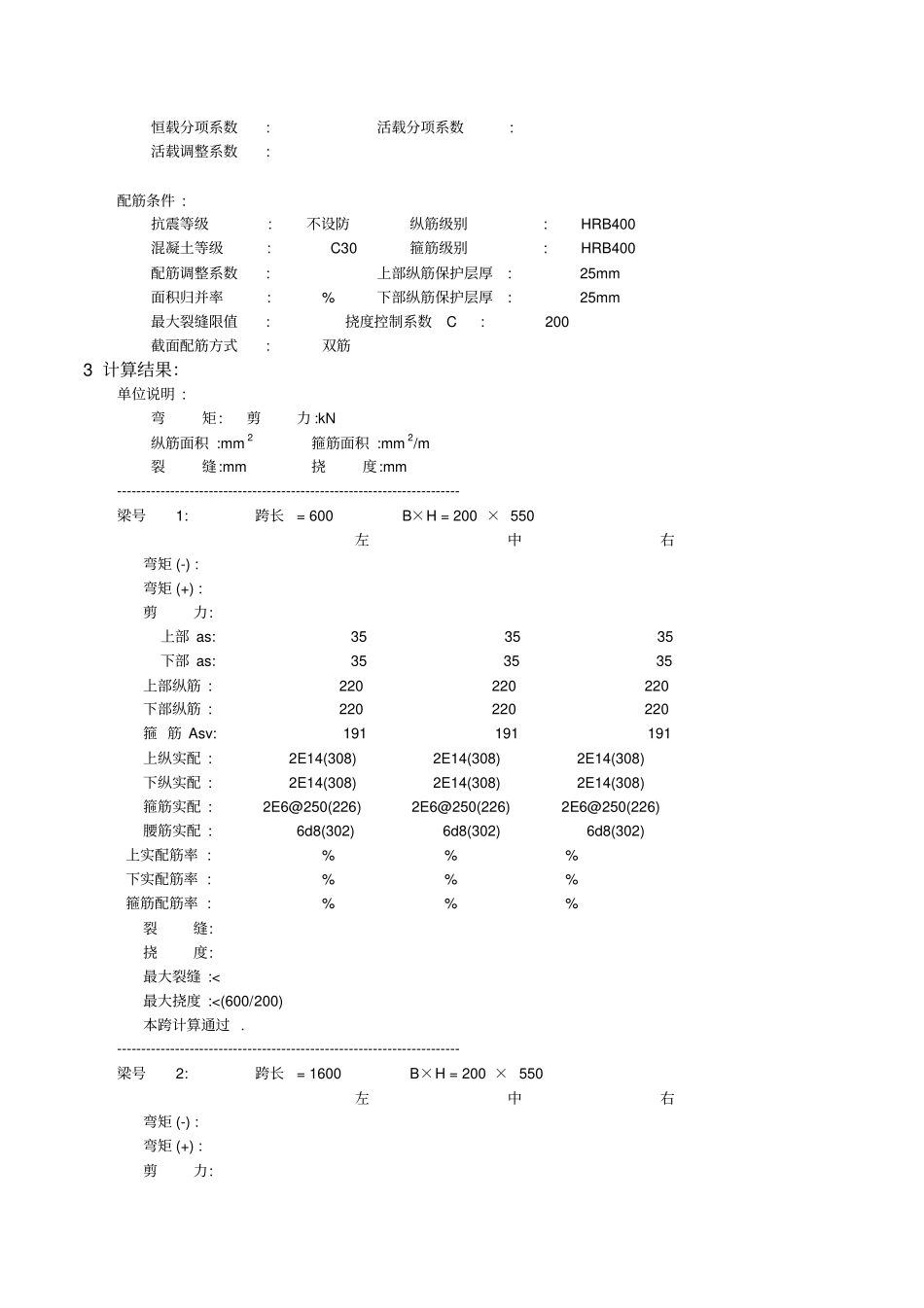

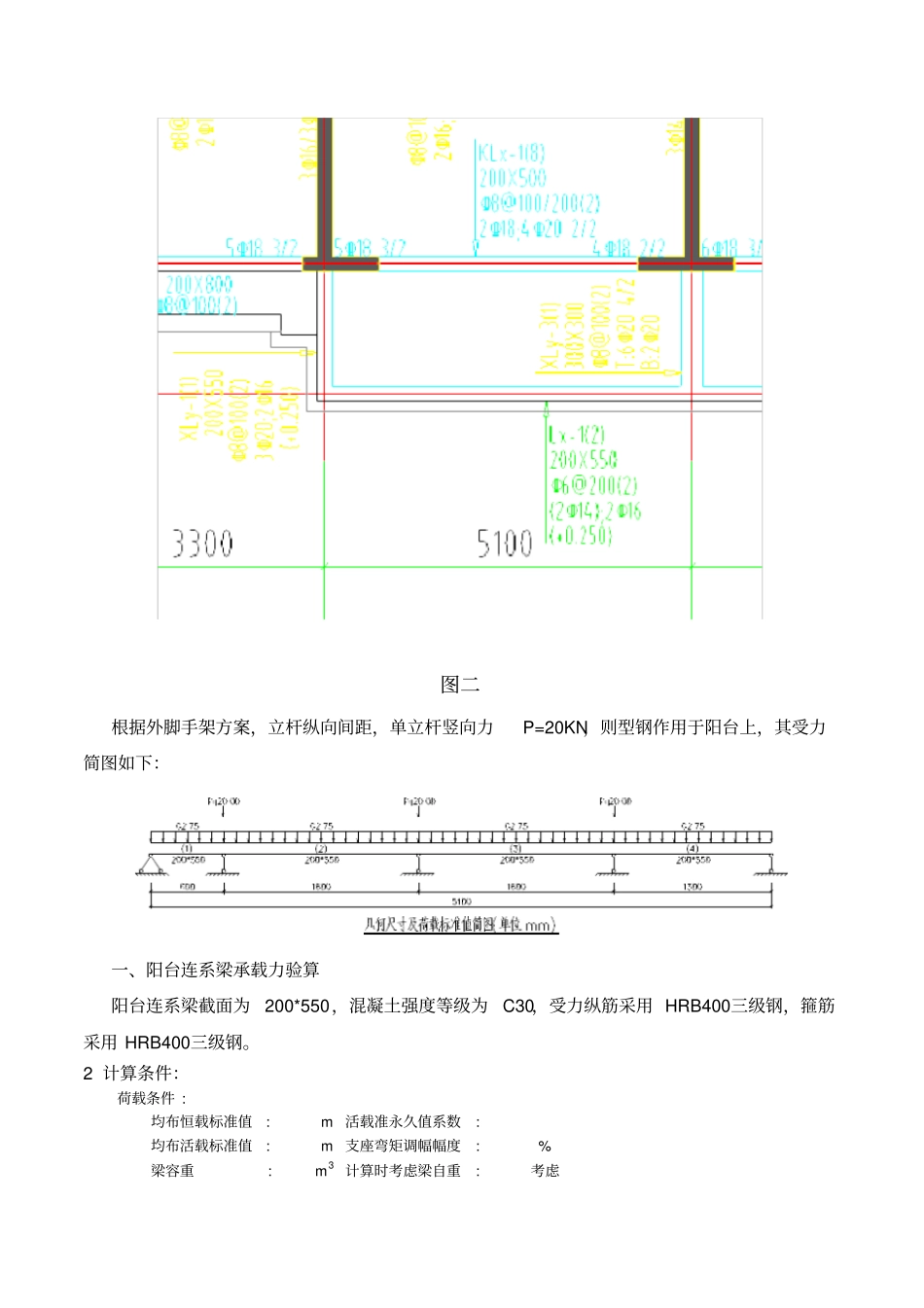

悬挑脚手架作用下阳台梁承载力验算根据本工程特点，型钢工具式悬挑脚手架分别在二层、八层、十四层、二十层结构悬挑，考虑到阳台处脚手架外附加荷载较大，为保证结构传力可靠，需对阳台梁承载力进行验算。结合结构图，以 27-29 轴最大阳台跨度为最不利受力计算，见图1、图 2。图一图二根据外脚手架方案，立杆纵向间距，单立杆竖向力P=20KN，则型钢作用于阳台上，其受力简图如下：一、阳台连系梁承载力验算阳台连系梁截面为200*550，混凝土强度等级为C30，受力纵筋采用 HRB400三级钢，箍筋采用 HRB400三级钢。2 计算条件：荷载条件 :均布恒载标准值: m 活载准永久值系数: 均布活载标准值: m 支座弯矩调幅幅度: %梁容重: m3 计算时考虑梁自重: 考虑恒载分项系数: 活载分项系数: 活载调整系数: 配筋条件 :抗震等级: 不设防纵筋级别: HRB400混凝土等级: C30 箍筋级别: HRB400配筋调整系数: 上部纵筋保护层厚: 25mm面积归并率: % 下部纵筋保护层厚: 25mm最大裂缝限值: 挠度控制系数C : 200截面配筋方式: 双筋3 计算结果：单位说明 :弯矩: 剪力 :kN纵筋面积 :mm2箍筋面积 :mm2/m裂缝:mm 挠度:mm-----------------------------------------------------------------------梁号1: 跨长= 600 B×H = 200 × 550左中右弯矩 (-) : 弯矩 (+) : 剪力: 上部 as: 35 35 35下部 as: 35 35 35上部纵筋 : 220 220 220下部纵筋 : 220 220 220箍 筋 Asv: 191 191 191上纵实配 : 2E14(308) 2E14(308) 2E14(308)下纵实配 : 2E14(308) 2E14(308) 2E14(308)箍筋实配 : 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配 : 6d8(302) 6d8(302) 6d8(302)上实配筋率 : % % %下实配筋率 : % % %箍筋配筋率 : % % %裂缝: 挠度: 最大裂缝 :< 最大挠度 :<(600/200) 本跨计算通过 .-----------------------------------------------------------------------梁号2: 跨长= 1600 B×H = 200 × 550左中右弯矩 (-) : 弯矩 (+) : 剪力: 上部 as: 35 35 35下部 as: 35 35 35上部纵筋 : 220 220 220下部纵筋 : 220 220 220箍 筋 Asv: 191 191 191上纵实配 : 2E14(308) 2E14(308) 2E14(308)下纵实配 : 2E14(308) 2E14(308) 2E14(308)箍筋实配 : 2E6@250(226) 2E6@250(226) 2E6@250(226)腰筋实配 : 6d8(302) 6d8(302) 6...
