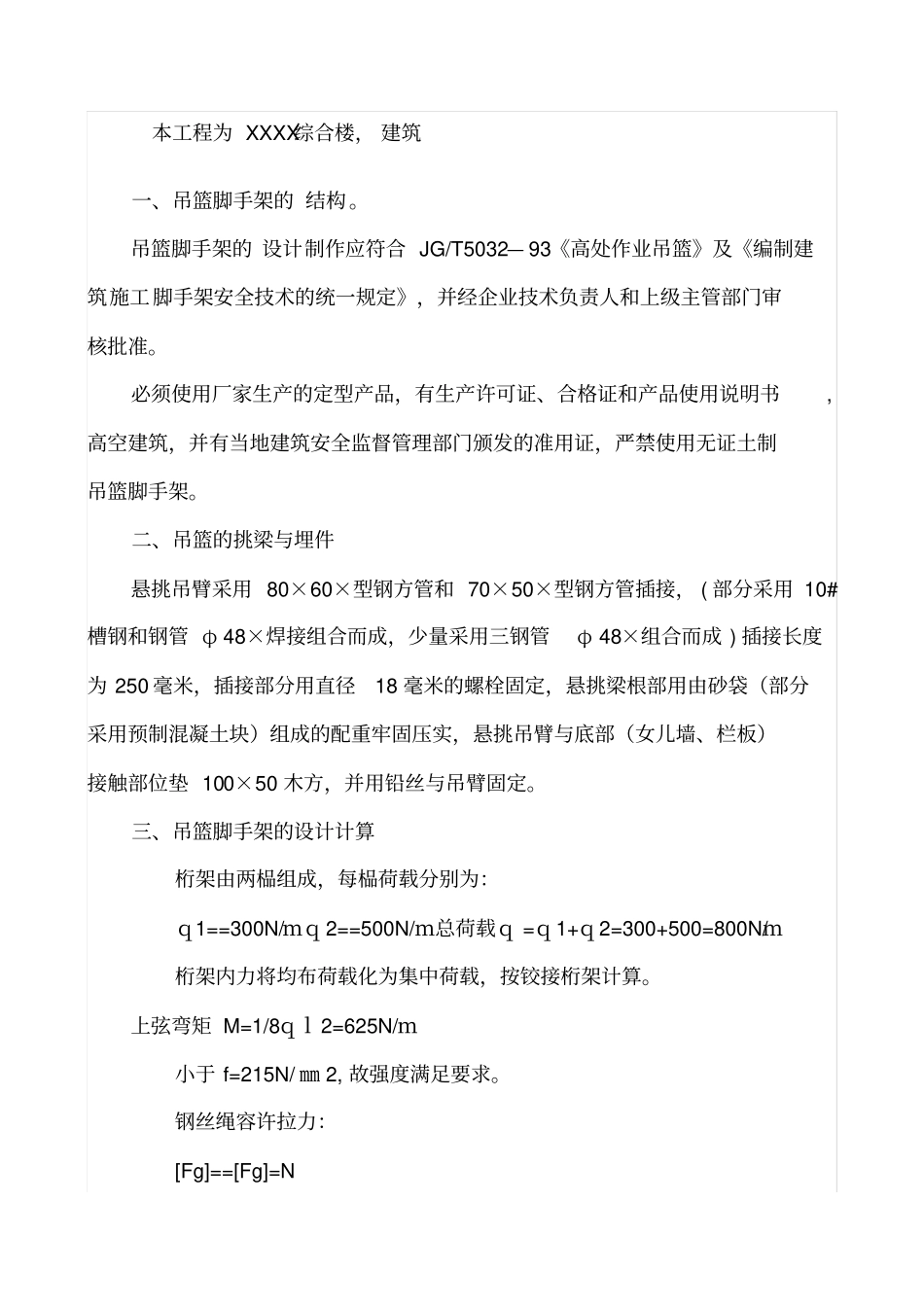

本工程为 XXXX综合楼， 建筑一、吊篮脚手架的 结构。吊篮脚手架的 设计制作应符合 JG/T5032— 93《高处作业吊篮》及《编制建筑施工脚手架安全技术的统一规定》，并经企业技术负责人和上级主管部门审核批准。必须使用厂家生产的定型产品，有生产许可证、合格证和产品使用说明书,高空建筑，并有当地建筑安全监督管理部门颁发的准用证，严禁使用无证土制吊篮脚手架。二、吊篮的挑梁与埋件悬挑吊臂采用 80×60×型钢方管和 70×50×型钢方管插接， ( 部分采用 10#槽钢和钢管 φ 48×焊接组合而成，少量采用三钢管φ 48×组合而成 ) 插接长度为 250 毫米，插接部分用直径18 毫米的螺栓固定，悬挑梁根部用由砂袋（部分采用预制混凝土块）组成的配重牢固压实，悬挑吊臂与底部（女儿墙、栏板）接触部位垫 100×50 木方，并用铅丝与吊臂固定。三、吊篮脚手架的设计计算桁架由两榀组成，每榀荷载分别为：ｑ1==300N/ｍｑ2==500N/ｍ总荷载ｑ =ｑ1+ｑ2=300+500=800N/ｍ桁架内力将均布荷载化为集中荷载，按铰接桁架计算。上弦弯矩 M=1/8ｑｌ2=625N/ｍ小于 f=215N/ ㎜ 2, 故强度满足要求。钢丝绳容许拉力：[Fg]==[Fg]=N 以知钢丝绳拉力为4800N小于容许拉力 6800N故安全挑梁强度以知：挑梁直径为 150 ㎜、挑出长度为 400 ㎜、挑梁最大弯曲应力17N/㎜ 2 代入得：四、安全装置及脚手板吊篮必须装有安全锁，并在各吊篮平台悬挂处增设一根与提升钢丝绳相同型号的保险绳，每根提升钢丝绳上安装安全锁，安全锁应能使吊篮平台在下滑速度大于 25ｍ/mｉn 时动作，并在下滑距离 100 ㎜以内停止。安全锁的设计、制作、试验应符合JG5043— 93《高处作业吊篮用安全锁》的规定，并按规定进行检修、保养。钢丝绳与吊篮平台连接的吊钩、应有保险装置。在吊篮内的作业人员应系好安全带，但不得将安全带挂在提升钢丝绳上防止提升时绳断开。脚手板应按照吊篮的规格尺寸进行铺设，且应严密平整与架子固定牢靠。脚手板应选用优质木板且木板厚度不小于50 ㎜。五、吊篮升降、组装应有经过培训的专业人员负责，并相对固定，吊篮升降作业时，非升降作业人员严禁停留在吊篮内，在吊篮升降到作业位置，没有固定之前，其他作业人员不准进入吊篮内。吊篮在升降过程中不得碰撞建筑物，临近阳台、洞口等部位，可设专人推动吊篮，升降到位后与建筑物牢固拉接。六、吊篮脚手架防护及架体稳定物里侧设置高度不底于80 ㎝的防护栏杆。吊篮脚手架外侧用密目网...
