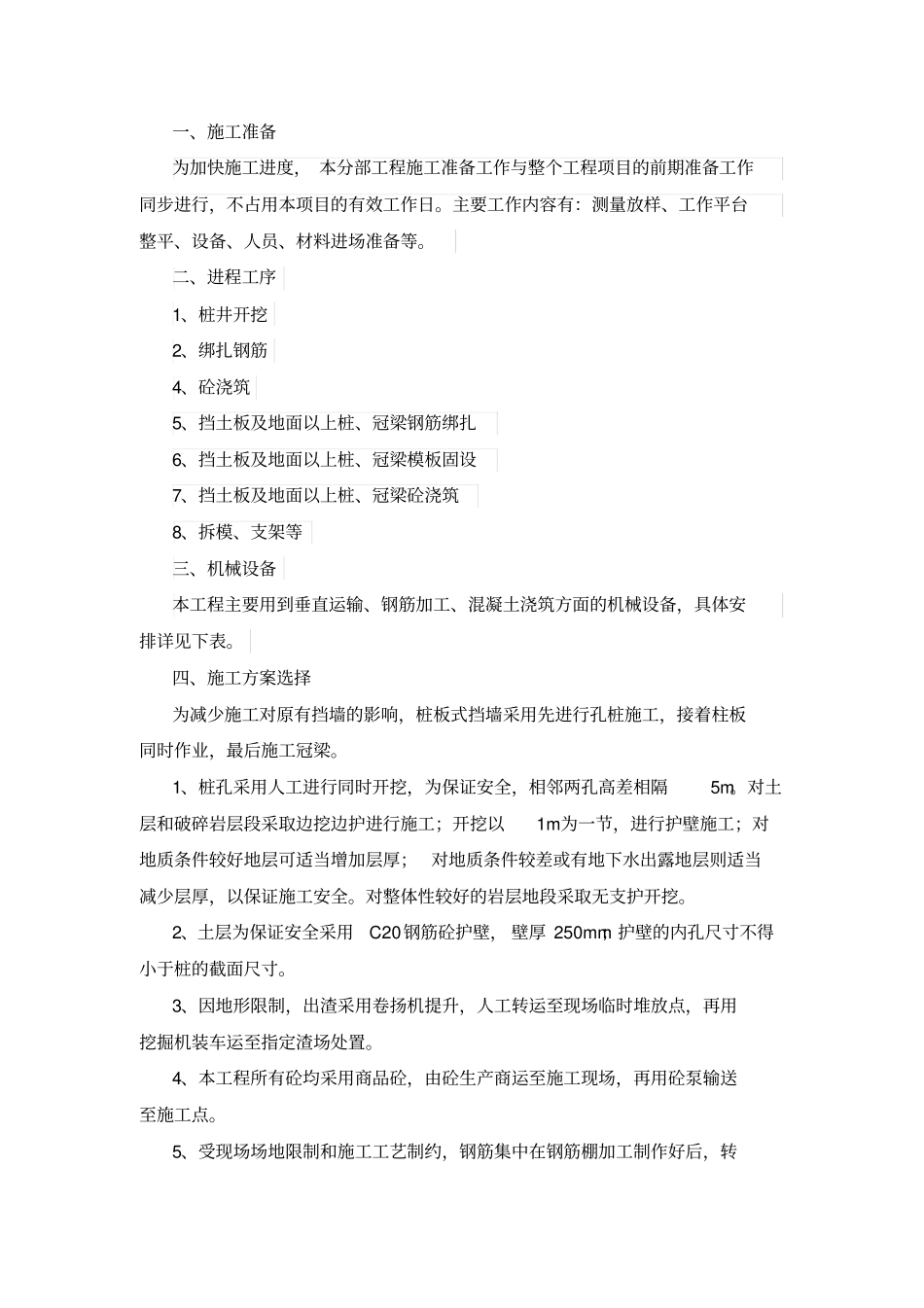

悬臂式抗滑桩却支护方案_第1页
1/6
悬臂式抗滑桩却支护方案_第2页
2/6
悬臂式抗滑桩却支护方案_第3页
3/6
一、施工准备为加快施工进度, 本分部工程施工准备工作与整个工程项目的前期准备工作同步进行,不占用本项目的有效工作日。主要工作内容有:测量放样、工作平台整平、设备、人员、材料进场准备等。二、进程工序1、桩井开挖2、绑扎钢筋4、砼浇筑5、挡土板及地面以上桩、冠梁钢筋绑扎6、挡土板及地面以上桩、冠梁模板固设7、挡土板及地面以上桩、冠梁砼浇筑8、拆模、支架等三、机械设备本工程主要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备,具体安排详见下表。四、施工方案选择为减少施工对原有挡墙的影响,桩板式挡墙采用先进行孔桩施工,接着柱板同时作业,最后施工冠梁。1、桩孔采用人工进行同时开挖,为保证安全,相邻两孔高差相隔5m。对土层和破碎岩层段采取边挖边护进行施工;开挖以1m为一节,进行护壁施工;对地质条件较好地层可适当增加层厚; 对地质条件较差或有地下水出露地层则适当减少层厚,以保证施工安全。对整体性较好的岩层地段采取无支护开挖。2、土层为保证安全采用C20钢筋砼护壁, 壁厚 250mm;护壁的内孔尺寸不得小于桩的截面尺寸。3、因地形限制,出渣采用卷扬机提升,人工转运至现场临时堆放点,再用挖掘机装车运至指定渣场处置。4、本工程所有砼均采用商品砼,由砼生产商运至施工现场,再用砼泵输送至施工点。5、受现场场地限制和施工工艺制约,钢筋集中在钢筋棚加工制作好后,转运至施工部位现场绑扎、安装。6、挡土板在桩(柱)施工完成后进行施工,按1.5m 为一单元格从上到下逐单元进行挡板土体开挖和挡板施工7、护壁模板采用活动钢模,桩模板采用定型木模,支撑采用钢管支撑。挡土板模板采用 18mm厚覆膜板加工制作, 50mm×100mm木方做背枋,钢管架支撑。四、总体施工流程施工准备→测量放样→桩施工→第一单元格土体开挖→第一单元格挡土板施工→第二单元格土体开挖→第二单元格挡土板施工→循环施工挡土板直至挡土板施工完毕→墙后回填。五、施工方法及要点1、挖孔桩施工⑴施工工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼(高出地面300mm) → 检查桩位(中心)轴线→架设垂直运输架→安装卷扬机→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板→浇第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→绑扎钢筋→放砼串筒(导管)→浇筑桩(柱)身砼(随浇随振)...
