材料界面的结合强度与失效VIP免费

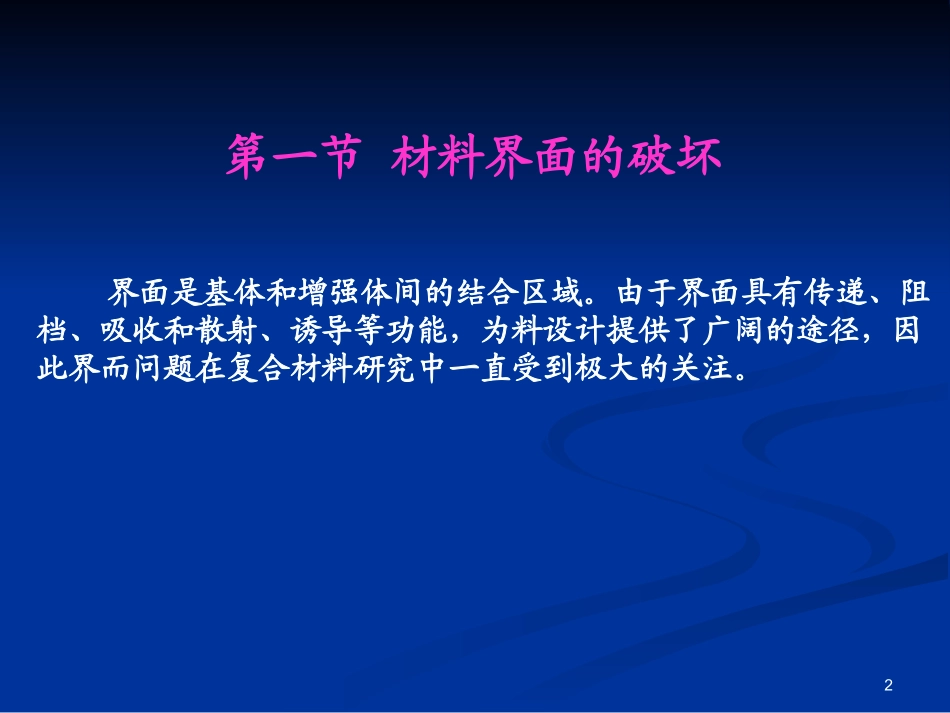

1第十章材料界面的结合强度与失效江苏大学材料科学与工程学院2界面是基体和增强体间的结合区域。由于界面具有传递、阻档、吸收和散射、诱导等功能，为料设计提供了广阔的途径，因此界而问题在复合材料研究中一直受到极大的关注。第一节材料界面的破坏3图10-1为典型的接合界面的破坏表面。接合体是用部分稳定化Ti-Cu非晶态焊料将氧化锆－软钢接合而成的。发生破坏形式可概括为：焊料一氧化错界面的破坏；氧化错材料内部的破坏；复杂的混合破坏过程焊料内部的破坏。4氮化硅－Cu缓冲层－软钢接合体的四点弯曲试样断裂面模型如图10－2所示。其中，破坏主要在界面的边缘部位，特别是在角部发生，然后再向陶瓷内部迁移。这时因为存在于角部及其附近区域的应力集中往往导致残余应力过大，使该部位因开裂而破坏的缘故。56第二节材料界面的力学研究特点所谓“接合界面的力学行为’‘研究，就是研究上述应力集中和接合界面的组织不均匀等问题，它不仅仅是研究接合课题的部分人员需要进行认真研究的课题．也是最近若干年前兴起的、在解析领域进行的跨学科的研究工页目。7对接合质量进行评价时，应当将距接合界面的距离极小的陶瓷部分的质量及变化也加以充分的考虑：①界面附近的应力集中；②残余热应力的分布；③接合过程中的劣化和组织变化；④加载过程中的质量劣化和组织变化。第十一章材料界面的评估作为评价的条件，对于要求可靠性高的接合，不仅应当评价接合体短时间负荷的指标，还应当考虑静疲劳、脉动疲劳、热疲劳、热冲击强度、高温强度、高温蠕变等很多项目。8第一节材料界面的强度评价一般地讲，是通过弯曲试验、拉伸试验、剪切试验来进行异相界面静态接合强度的评价。不论是陶瓷一陶瓷之间还是陶瓷与金属之间的接合，或是附有中间层的接合，接合体可以有多种组合形式。因此在实用上，装机试验是最直接的评价方法。然而，评价形状和接合过程、判断接合方式的优劣等都把设计收集基础数据作为研究的目的，因此应尽快地将评价方法标准化。9弯曲试样的代表尺寸如图11－1所示。弯曲试样的尺寸、形状与IIS-R1601(日本标准)精细陶瓷强度评价时所用试样相同。10在接合体中，接合部位有可能不止一处，因此不一定都是图示的三明治形状的试样。在弯曲试验时，主要应当要求能够方便地将接合部位放置于弯曲跨距的中央部位见图11-2。我国的机械行业标准JB/T7716－199511另外，为了避免结合部位与压头接触，应尽量不选用三点弯曲的形式。对于氮化硅软钢的活化金属钎焊接合体，其典型的四点弯曲强度代表性威伯尔曲线，图11－3。12图11－3中存在一些强度非常低的数据，但显然测试数据符合威伯尔分布。这种低强度数据存在的事实过去也曾有报道，认为是由于热应力而引起。四点弯曲的试验结果的数据的离散性不大，能够稳定地进行接合强度的评价。但是，对于有长时间工作下强度要求的拉杆类工件，这种低强度数据的存在就成为一个不可忽视的问题，在四点弯曲测试中，破坏裂纹从被拉伸一侧的界面边缘部位，特别是角部产生，向陶瓷中扩展。13图11－4表示拉伸试样的典型尺寸。拉伸试样的制作需要花费相当大的劳动时间。设计拉伸强度试样的结构时，可以采用把陶瓷置于中央部位的形式。因弯曲力矩对拉伸试验的结果有较大的影响。需要制作不会改变弯曲力矩的夹具和采用不打滑的试样固定方法。根据实验条件，必须一边测定轴向应变一边进行拉伸，按部就班地认真进行试验。即使在拉伸试验时，破坏一也是先从边缘部位的某一个点处产生，然后向陶瓷中扩展，直至试样最终断裂。141516图11所示为(Al3Zr+Al2O3)/Al复合材料原位拉伸过程的SEM图。在加载初期首先出现了图11a所示的灰白色细密滑移带。随着载荷的加大，滑移带出现图11b所示的交错现象，同时在滑移带密集区或者颗粒周围观察到了微裂纹和裂口的出现，裂口短而细;图11f所示为图11b所示的交错滑移带的高倍组织。当继续加载时，这些裂口变粗，变长，并且连接起来，裂口的长大及连接趋向有的沿滑移带的交汇线，有的沿颗粒边缘，有的则穿过颗粒，使颗粒破碎，形成如图11c所示的裂纹。(Al3Zr+Al2O3)/Al复合材料的原位拉伸观察17(Al3Zr+Al2O3)/Al复合材料原位拉伸过程...
