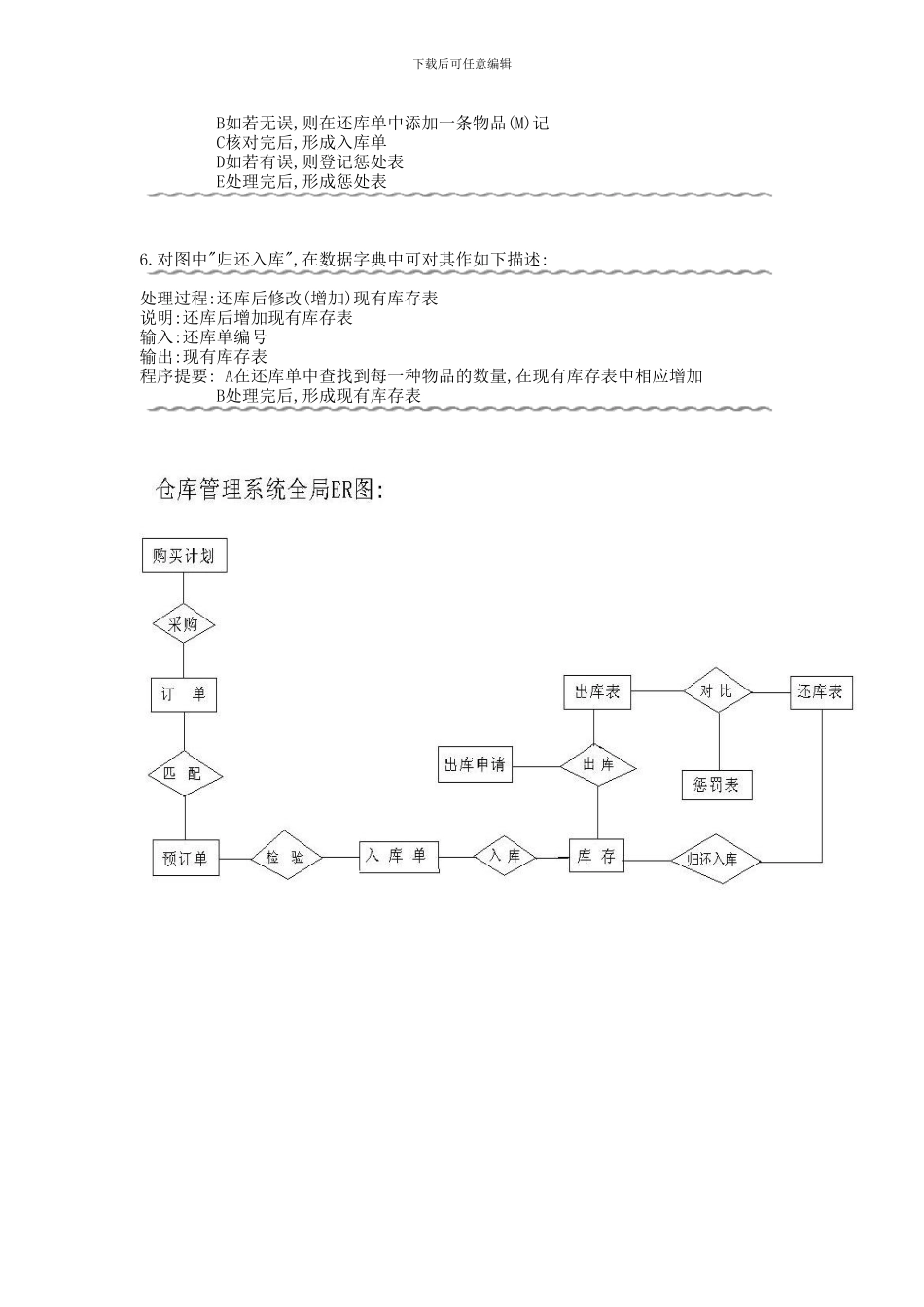

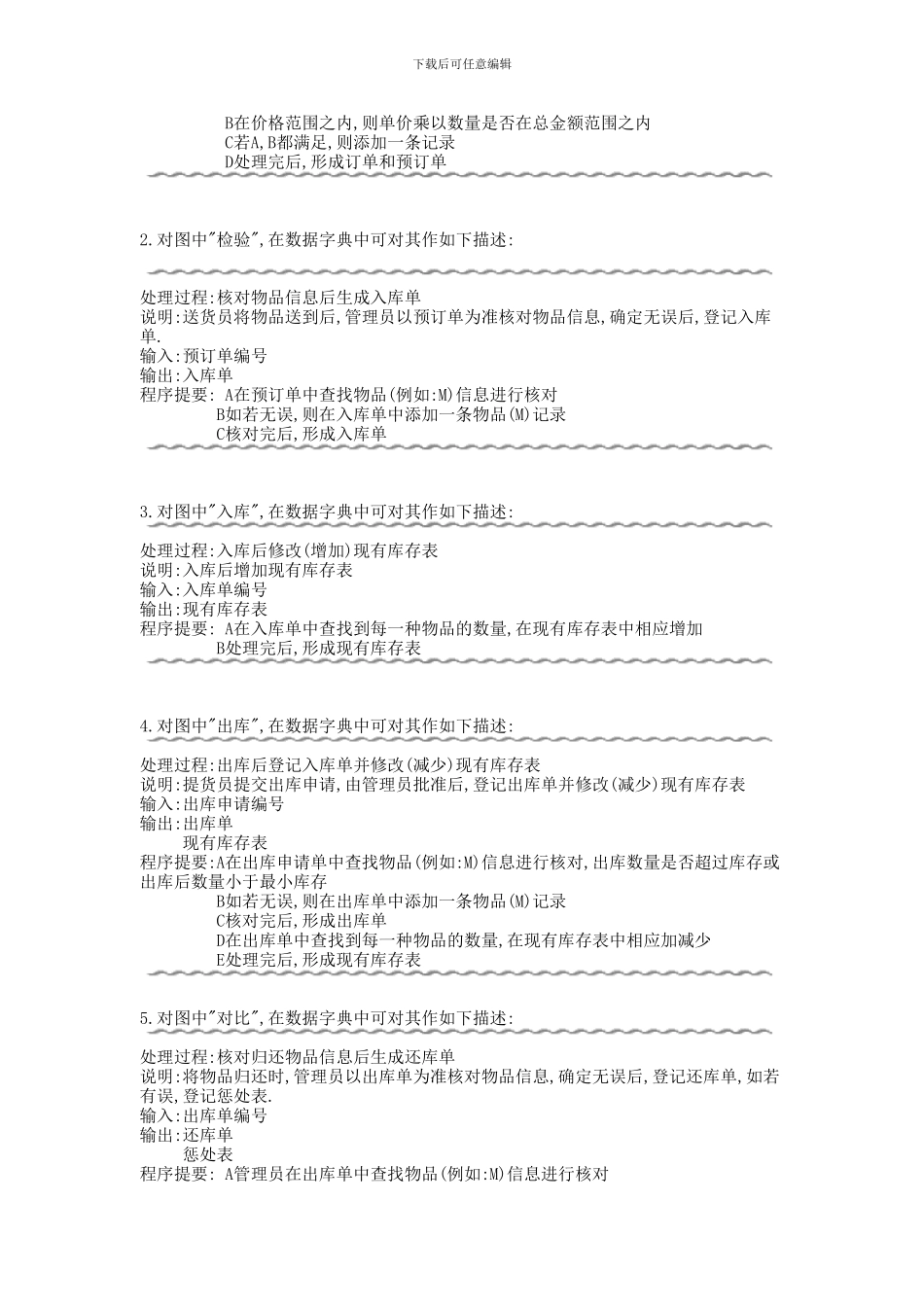

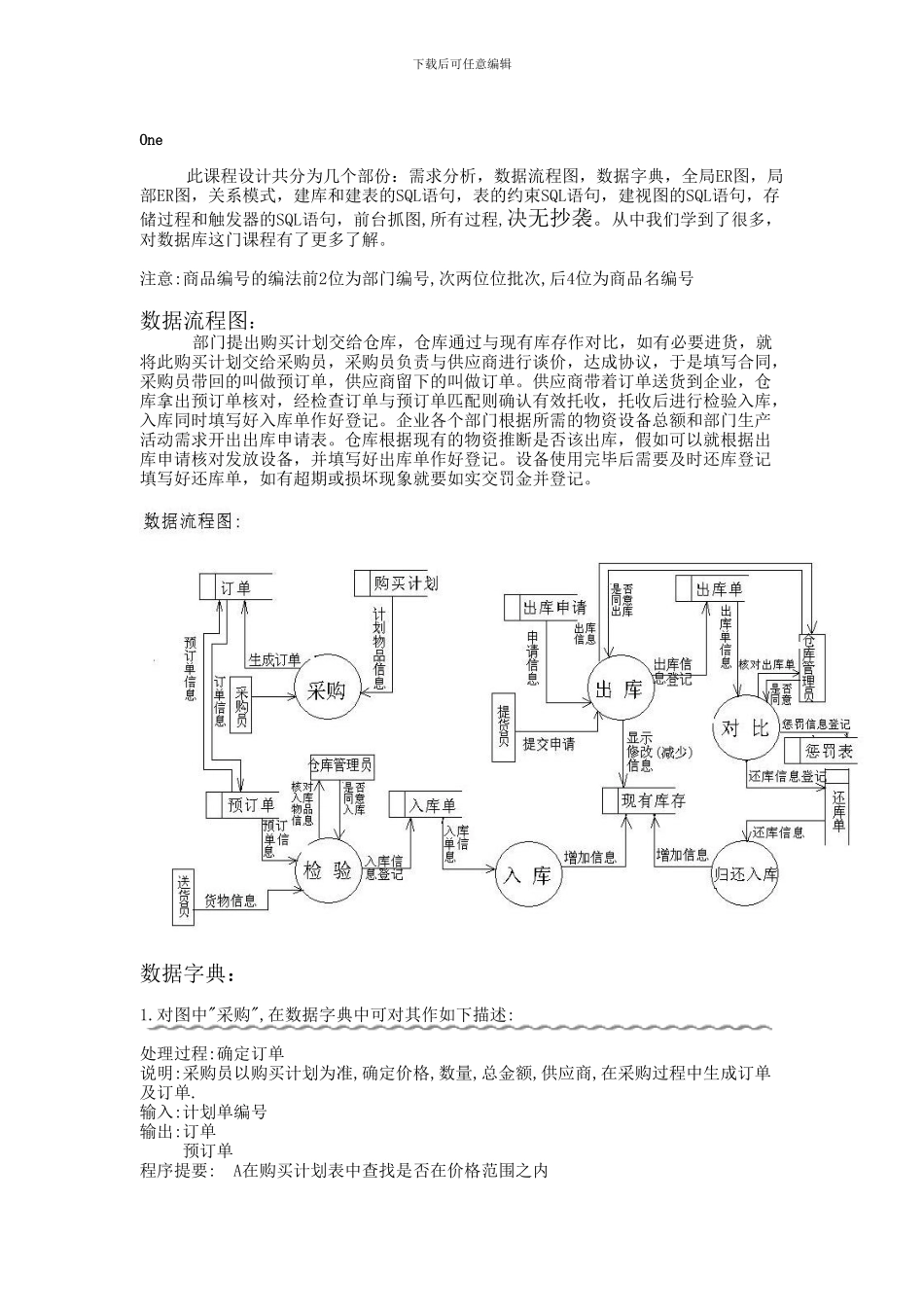

下载后可任意编辑One 此课程设计共分为几个部份：需求分析，数据流程图，数据字典，全局ER图，局部ER图，关系模式，建库和建表的SQL语句，表的约束SQL语句，建视图的SQL语句，存储过程和触发器的SQL语句，前台抓图,所有过程,决无抄袭。从中我们学到了很多，对数据库这门课程有了更多了解。注意:商品编号的编法前2位为部门编号,次两位位批次,后4位为商品名编号 数据流程图：部门提出购买计划交给仓库，仓库通过与现有库存作对比，如有必要进货，就将此购买计划交给采购员，采购员负责与供应商进行谈价，达成协议，于是填写合同，采购员带回的叫做预订单，供应商留下的叫做订单。供应商带着订单送货到企业，仓库拿出预订单核对，经检查订单与预订单匹配则确认有效托收，托收后进行检验入库，入库同时填写好入库单作好登记。企业各个部门根据所需的物资设备总额和部门生产活动需求开出出库申请表。仓库根据现有的物资推断是否该出库，假如可以就根据出库申请核对发放设备，并填写好出库单作好登记。设备使用完毕后需要及时还库登记填写好还库单，如有超期或损坏现象就要如实交罚金并登记。数据字典：1.对图中"采购",在数据字典中可对其作如下描述:处理过程:确定订单说明:采购员以购买计划为准,确定价格,数量,总金额,供应商,在采购过程中生成订单及订单.输入:计划单编号输出:订单 预订单程序提要: A在购买计划表中查找是否在价格范围之内下载后可任意编辑 B在价格范围之内,则单价乘以数量是否在总金额范围之内 C若A,B都满足,则添加一条记录 D处理完后,形成订单和预订单2.对图中"检验",在数据字典中可对其作如下描述: 处理过程:核对物品信息后生成入库单说明:送货员将物品送到后,管理员以预订单为准核对物品信息,确定无误后,登记入库单.输入:预订单编号输出:入库单程序提要: A在预订单中查找物品(例如:M)信息进行核对 B如若无误,则在入库单中添加一条物品(M)记录 C核对完后,形成入库单3.对图中"入库",在数据字典中可对其作如下描述:处理过程:入库后修改(增加)现有库存表说明:入库后增加现有库存表输入:入库单编号输出:现有库存表程序提要: A在入库单中查找到每一种物品的数量,在现有库存表中相应增加 B处理完后,形成现有库存表4.对图中"出库",在数据字典中可对其作如下描述:处理过程:出库后登记入库单并修改(减少)现有库存表说明:提货员提交出库申请,由管理员批准后,登记出库单并修改(减少)现有库存表输入:出库申请编号输出:出库单 现有库...
