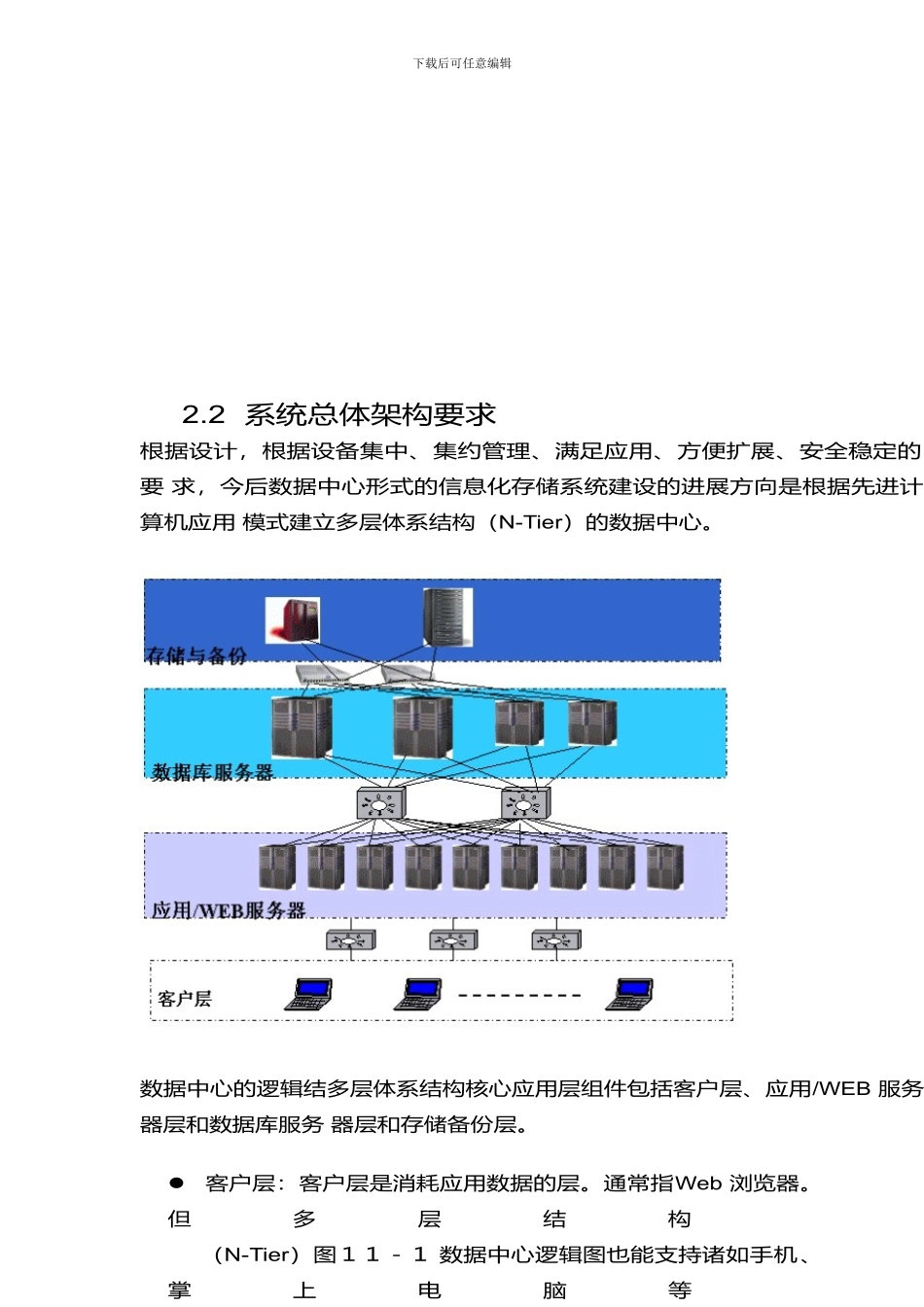

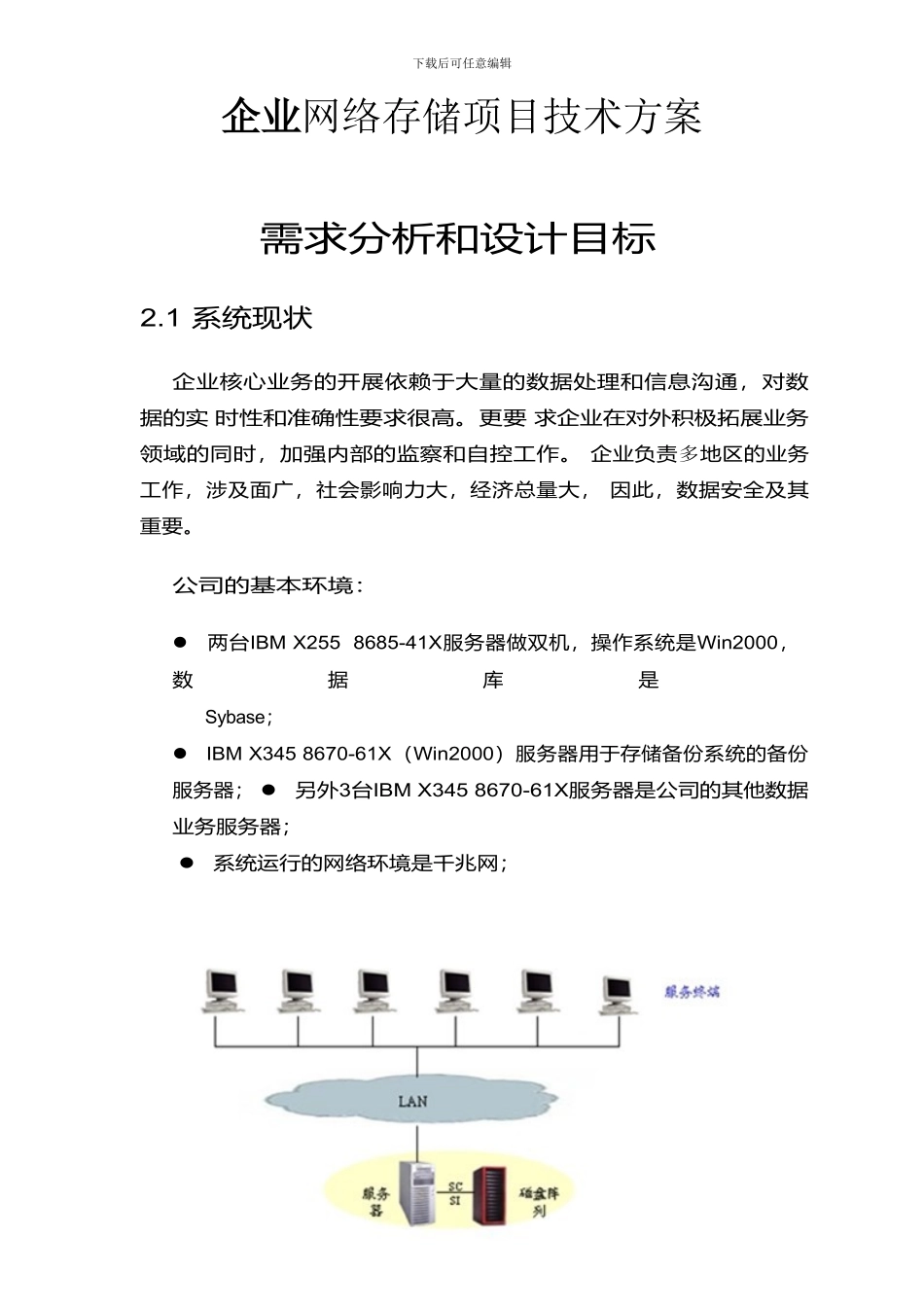

下载后可任意编辑 企业网络存储项目技术方案 需求分析和设计目标2.1 系统现状企业核心业务的开展依赖于大量的数据处理和信息沟通，对数 据的实 时性和准确性要求很高。更要 求企业在对外积极拓展业务 领域的同时，加强内部的监察和自控工作。 企业负责多地区的业务 工作，涉及面广，社会影响力大，经济总量大， 因此，数据安全及其 重要。 公司的基本环境： 两台IBM X255 8685-41X服务器做双机，操作系统是Win2000， 数据库是Sybase ； IBM X345 8670-61X（Win2000）服务器用于存储备份系统的备份 服务器； 另外3台IBM X345 8670-61X服务器是公司的其他数据业务服务器； 系统运行的网络环境是千兆网；下载后可任意编辑2.2 系统总体架构要求根据设计，根据设备集中、集约管理、满足应用、方便扩展、安全稳定的 要 求，今后数据中心形式的信息化存储系统建设的进展方向是根据先进计 算机应用 模式建立多层体系结构（N-Tier）的数据中心。数据中心的逻辑结多层体系结构核心应用层组件包括客户层、应用/WEB 服务 器层和数据库服务 器层和存储备份层。 客户层：客户层是消耗应用数据的层。通常指Web 浏览器。 但多层结构（N-Tier ）图１１－１ 数据中心逻辑图也能支持诸如手机、 掌上电脑等下载后可任意编辑 其它非浏览器。 应用/WEB 服务器层：应用/WEB 服务器层由应用服务器器和Web 服务器组成。应用服务器层提供应用的业务逻辑处理。应用逻 辑服务器检索并处理来自数据库、生产业务系统等应用的数据，然后向Web 服务器返回格式化的结果。通过采纳中间件技术(Websphere、WebLogic、MQ) 可实现 应用逻辑服务器的高可用性及可伸缩性。 数据库服务器层：数据库服务器层是一个中心存储库，是业务应用 系统 中所有数据资源的管理中心。提供包括关系型数据库系统（如Oracle ，Sybase ， DB2 等 ） 服 务 和 数 据 仓 库 （ 如 多 维 数 据 库 等 ） 服 务 。 存储与备份层：存储与备份层由磁盘存储阵列和备份软件和备份磁 带库 组成，提供数据存储和数据备份、数据恢复服务功能。2.3 系统建设目标根据设计规划，根据设备集中、集约管理、满足应用、方 便扩展、安全稳定的建设要求，遵循高起点、高标准、高质量的建设原则，立足当前，着眼进展; 在数据中心形式的信息化存储系统构建统一的集中运行平 台，建立开放式多层架构体系，优化整合现有设备...
