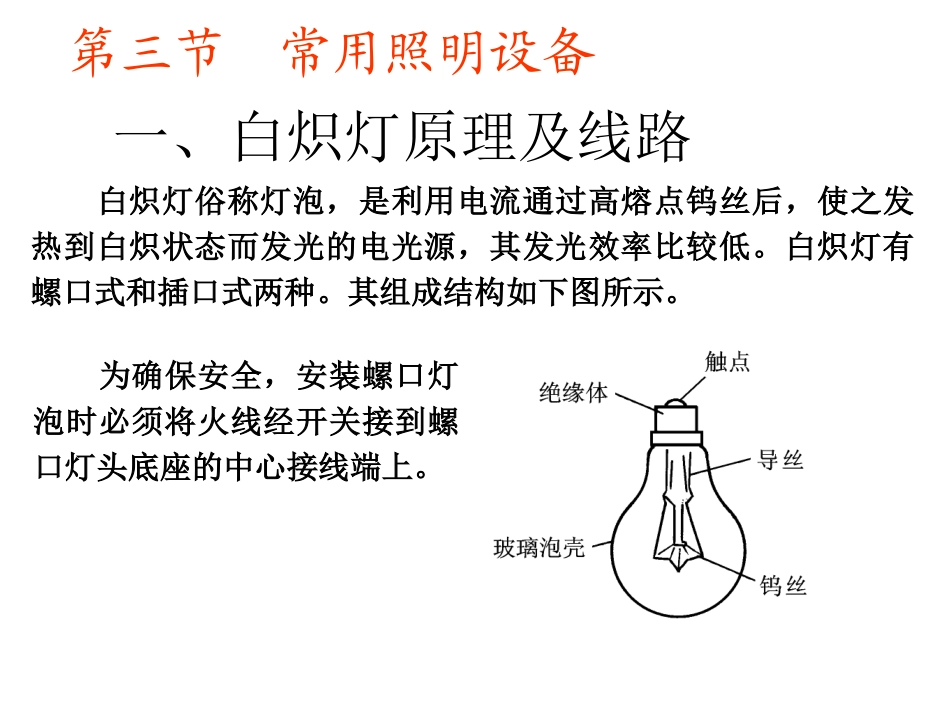

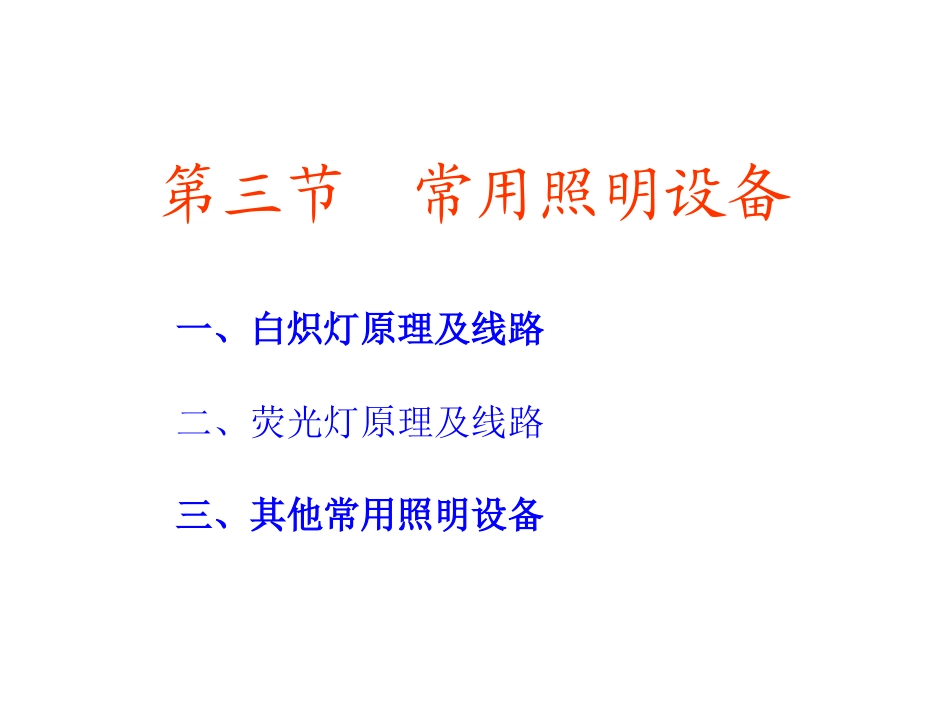

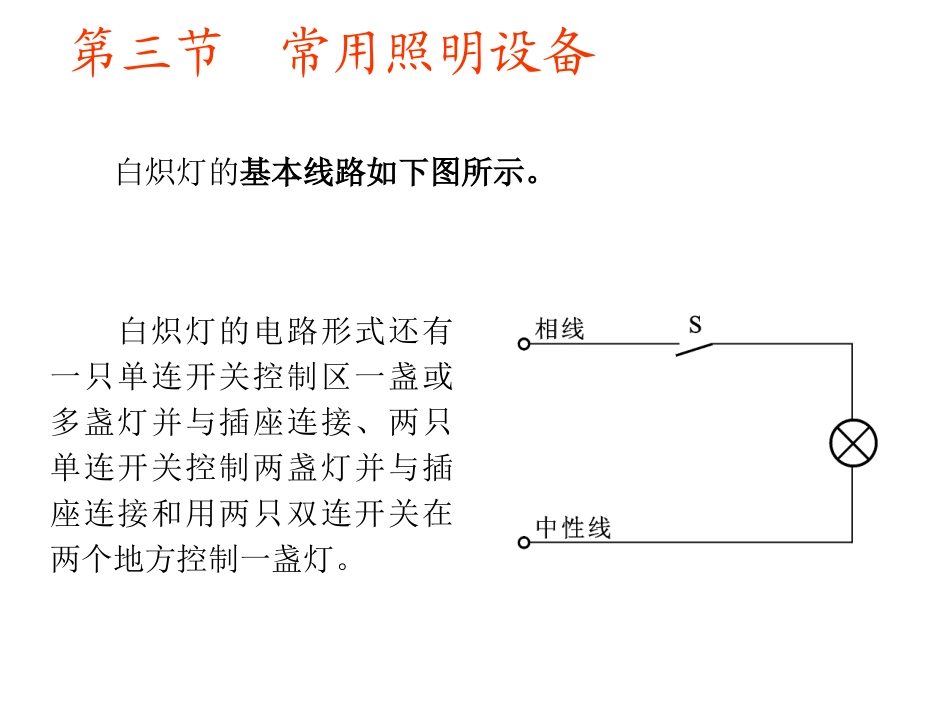

一、白炽灯原理及线路第三节常用照明设备二、荧光灯原理及线路三、其他常用照明设备​一、白炽灯原理及线路白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。白炽灯有螺口式和插口式两种。其组成结构如下图所示。第三节常用照明设备为确保安全，安装螺口灯泡时必须将火线经开关接到螺口灯头底座的中心接线端上。​白炽灯的电路形式还有一只单连开关控制区一盏或多盏灯并与插座连接、两只单连开关控制两盏灯并与插座连接和用两只双连开关在两个地方控制一盏灯。白炽灯的基本线路如下图所示。第三节常用照明设备​二、荧光灯原理及线路（一）普通荧光灯荧光灯的结构如下图所示。第三节常用照明设备​1．发光原理荧光灯管是一抽成真空后再充入少量氩气的玻璃管，在灯管两端各装有一个通电时能发射大量电子的灯丝。灯管内涂有荧光粉，管内还放有微量水银。当灯管的两个电极上通电后便加热灯丝发射电子，电子在电场的作用下逐渐达到高速碰撞汞原子，使其产生紫外线；紫外线照射到管壁的荧光粉上，使其激发出可见光。荧光灯的发光效率比白炽灯约高四倍，使用寿命长。第三节常用照明设备​作用：在启动时与启辉器配合，产生瞬时高压；工作时限制灯管中的电流。结构：单线圈式和双线圈式，外形如下图所示。2．镇流器第三节常用照明设备​启辉器的结构如右图所示。3．启辉器作用：使电路接通，并能自动断开，相当于一个自动开关。电容的作用是避免启辉器两触片断开时产生火花烧坏触片和减弱荧光灯对无线电设备的干扰。第三节常用照明设备​线路接法如图所示。第三节常用照明设备​1．电子镇流直管式荧光灯（二）节能型荧光灯2．环形荧光灯“”“这种荧光灯的镇流器是电子电路式，具有镇流和高压脉”冲功能。其优点是节能、轻便、价格较低、发光效率高、安装简便。缺点是寿命短。采用电子镇流器，只是灯管呈环形，需配专用灯座。其外形如右图所示。第三节常用照明设备​3．U形荧光灯结构和原理同环形荧光灯，不同之处为灯管呈U形、外形小巧和可多只并排组装，节能效果好，发光强度大，显色性好，安装方便，其灯管如下图所示。第三节常用照明设备​4．H形荧光灯结构原理和特点同U形荧光灯，只是灯管呈H形，并配有专用灯座。如下图所示。1—桥；2—灯丝；3—引出线；4—灯头第三节常用照明设备​值得注意的是，H形荧光灯内部有电容器型（如图（a）所示）和启辉器型（如图（b）所示）两种不同的接线方式，在配用镇流器时，电容器型H灯管只能配用电子镇流器，启辉器型H灯管只能配用电感式镇流器。如果配错，将缩短灯管寿命，其接线如下图所示。第三节常用照明设备​三、其他常用照明设备高压汞灯又叫高压水银灯，是比较新型的电光源，由于工作时灯内的气压可达2~6个大气压，故称“高压”，其主要特点是光效高、寿命长。在广场、车站、码头、工地及道路上被广泛应用。（一）高压汞灯第三节常用照明设备​高外镇流式高压汞灯基本结构如右图所示。管内充有一定量的汞和少量氩气。1．外镇流式高压汞灯（1）结构第三节常用照明设备​外镇流式高压汞灯电路如下图所示，比白炽灯多串一个镇流器。（2）外镇流式高压汞灯的安装安装时注意选用配套的瓷质灯座和镇流器。第三节常用照明设备​自镇流式高压汞灯线路简单、安装方便、效率高、光色好，但寿命短，不耐震。2．自镇流式高压汞灯与外镇流式高压汞灯相比无需外加镇流器，在石英放电管外圈串联了一段供镇流用的钨丝代替镇流器，它不仅帮助灯泡点燃，同时还起降压限流和改善光色的作用。结构如右图所示。第三节常用照明设备​4．高压汞灯使用注意事项（1）安装前分清是自镇流式还是外镇流式。3．高压汞灯的选用高压汞灯是强光源，规格不同，发光强度不一样。在设计安装时应根据照明场所的大小和所需照度选择高压汞灯的功率。第三节常用照明设备（2）灯泡应垂直安装。（3）功率偏大时应装散热设备。（4）玻璃壳破碎后应尽快更换。（5）电压波动大的电路不适合使用。​热体发光光源，发光强度大，光色好，辨色率高。（二）碘钨灯1．基本结构基本结构如下图所示。第三节常用照明设备​2．碘钨灯的安装碘...
