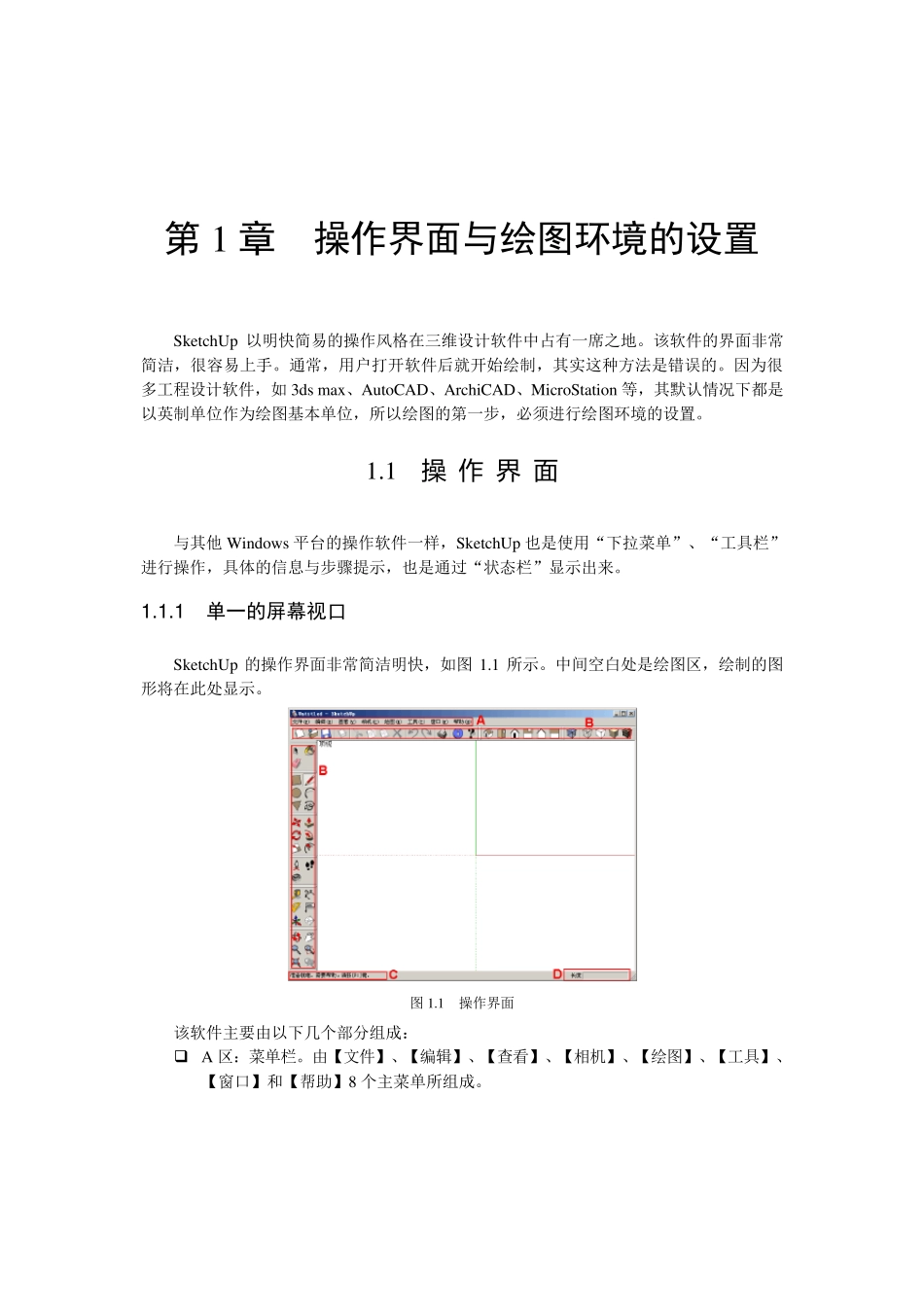

第1 章 操作界面与绘图环境的设置 SketchUp 以明快简易的操作风格在三维设计软件中占有一席之地。该软件的界面非常简洁，很容易上手。通常，用户打开软件后就开始绘制，其实这种方法是错误的。因为很多工程设计软件，如3ds max、AutoCAD、ArchiCAD、MicroStation 等，其默认情况下都是以英制单位作为绘图基本单位，所以绘图的第一步，必须进行绘图环境的设置。 1.1 操 作 界 面 与其他Windows 平台的操作软件一样，SketchUp 也是使用“下拉菜单”、“工具栏”进行操作，具体的信息与步骤提示，也是通过“状态栏”显示出来。 1 .1 .1 单一的屏幕视口 SketchUp 的操作界面非常简洁明快，如图1.1 所示。中间空白处是绘图区，绘制的图形将在此处显示。 图1.1 操作界面 该软件主要由以下几个部分组成：  A 区：菜单栏。由【文件】、【编辑】、【查看】、【相机】、【绘图】、【工具】、【窗口】和【帮助】8 个主菜单所组成。 第1 章 操作界面与绘图环境的设置 ·3·  B 区：工具栏。由横、纵两个工具栏所组成。  C 区：状态栏。当光标在软件操作界面上移动时，状态栏中会有相应的文字提示，根据这些提示可以帮助使用者更容易地操作软件。  D 区：数值输入框。屏幕右下角的数值输入框可以根据当前的作图情况输入“长度”、“距离”、“角度”、“个数”等相关数值，以起到精确建模之用。 计算机的屏幕是平面的，但是建立的模型是三维的。在建筑制图中常用“平面图”、“立面图”、“剖面图”组合起来表达设计的三维构思。在 3ds max 这样的三维设计软件中，通常用 3 个平面视口加上一个三维视口来作图，这样的好处是直接明了，但是会消耗大量的系统资源。 SketchUp 只用一个简洁的视口来作图，各视口之间的切换是非常方便的。图1.2~图1.5分别表达了平、立、剖、三维视图在 SketchUp 中的显示。 图1.2 顶视图（平面图） 图1.3 前视图（立面图） 图1.4 剖面图 图1.5 透视图 建筑草图大师SketchUp 效果图设计流程详解 ·4· 1 .1 .2 切换视图 平面视图有平面视图的作用，三维视图有三维视图的作用，各种平面视图的作用也不一致。设计师在三维作图时经常要进行视图间的切换。而在 SketchUp 中只用一组工具栏，即【视口】工具栏就能完成，如图1.6 所示。 图1.6 【视口】 工具栏 【视口】工具栏中有 6 个按钮，从左到右依次是【等角透视】、【顶视图】、【前视图】、【右...
