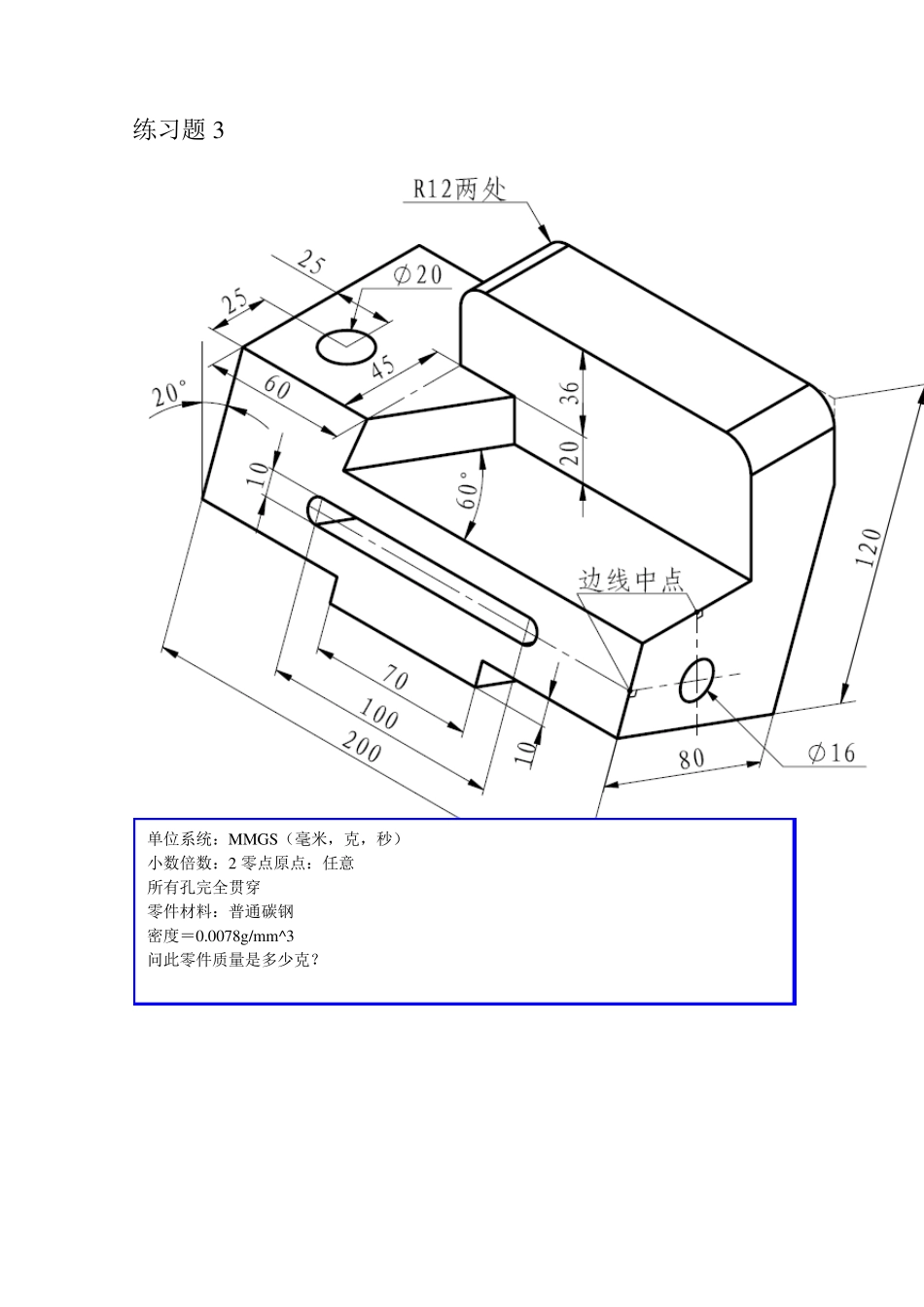

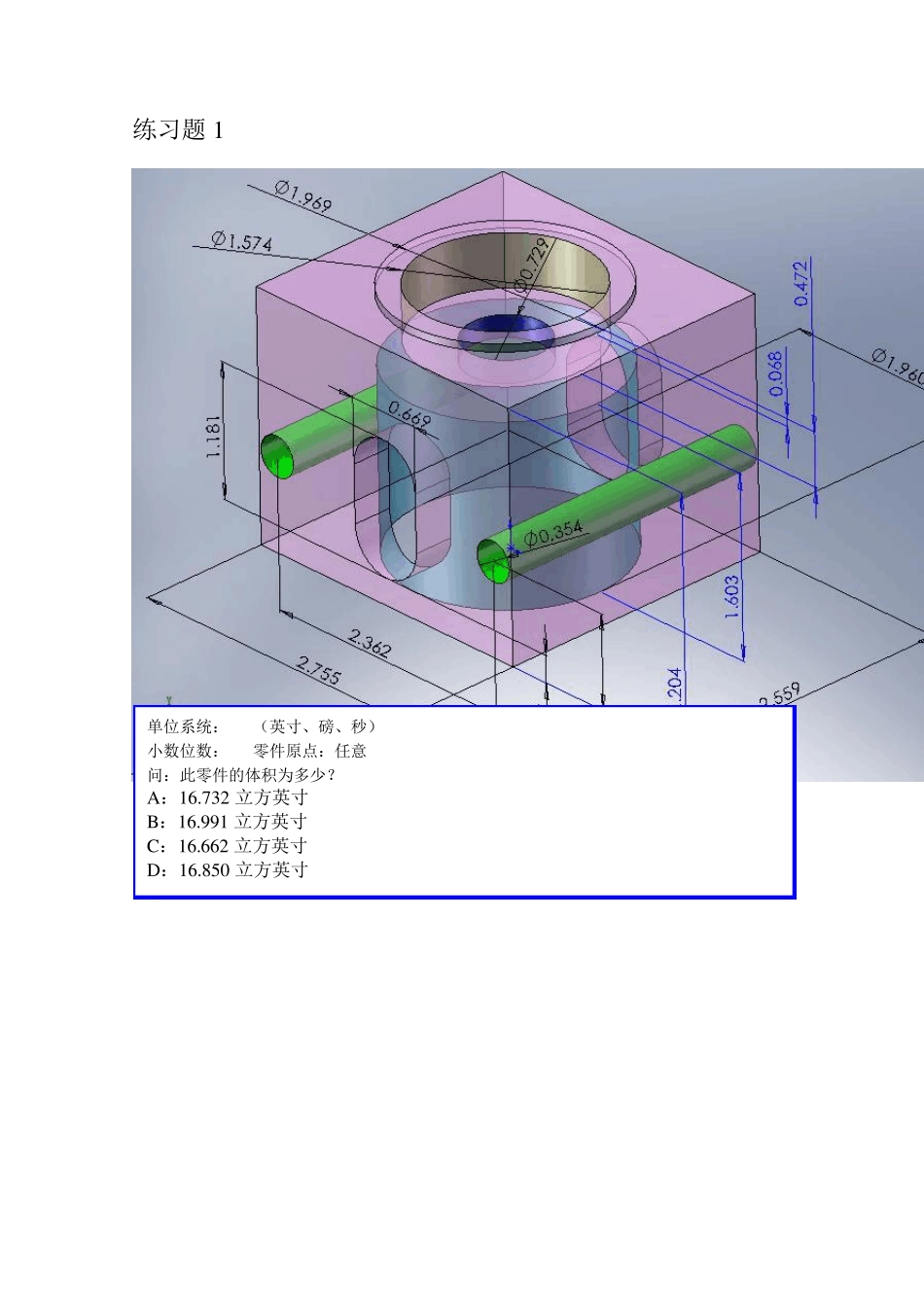

练习题1 单位系统：IPS（英寸、磅、秒） 小数位数：2 零件原点：任意 问：此零件的体积为多少？ A：16.732 立方英寸 B：16.991 立方英寸 C：16.662 立方英寸 D：16.850 立方英寸 练习题 2 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 所有孔完全贯穿 零件材料：普通碳钢 密度＝0.0078g/m m ^3 问此零件质量是多少克？ 练习题 3 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 所有孔完全贯穿 零件材料：普通碳钢 密度＝0.0078g/m m ^3 问此零件质量是多少克？ 练习题4 在solidw orks 中构建此零件。 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 A=68 B=117 C=45 所有孔完全贯穿 零件材料：1060 合金 密度＝0.0027 g/mm^3 问此零件质量是多少克？ 练习题5 单位系统：IPS（英寸、磅、秒） 小数位数：2 零件原点：任意 A=3.2 B=4.3 C=3.1 D=11 所有的孔完全贯穿 零件材料 铜：密度=0.32/lb^3 此零件的质量是多少磅 A.5.05 B.5.28 C.5.22 D.5.24 练习题6 在Solidworks中仅使用凸台、切除、倒角和扫描特征来构建此零件。 构建整个零件（提供的剖面视图仅为参考，非四分之三） 单位系统：IPS（英寸、磅、秒） 小数位数：2 零件原点：任意 A=4.30 B=4.50 C=33.00 D=0.30 所有的孔完全贯穿 问题：此零件的体积是多少立方英寸？ A）8．65 B）9．32 C）9．03 D）10．23 练习题7 在solidw orks 中构建此零件。 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 A=15 B=90 C=140 D=20 所有孔完全贯穿 零件材料：1060 合金 密度＝0.0027 g/mm^3 问此零件质量是多少克？ A：质量 = 483.55 克 B：质量 = 493.55 克 C：质量 = 489.55 克 D：质量 = 472.55 克 练习题8（此题过难，只作参考） 在solidw orks 中构建此零件。 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 零件材料为普通碳钢，密度=0.0078g/mm3。 问此零件质量是多少克？ 答案：质量为 6045.38g 体积为 775048.71mm3 练习题9 在solidw orks 中构建此零件和装配。 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 装配体原点如图所示 零件材料都为普通碳钢，密度=0.0078g/mm3。 问此装配体的重心为： 答案：X = 93.97 Y = 32.05 Z = -125.13 练习题10 在solidw orks 中构建此零件和装配。 单位系统：MMGS（毫米，克，秒） 小数倍数：2 零点原点：任意 装配体原点为底座中心 零件材料都为普通碳钢，密度=0.0078g/mm3。 问此装配体的重心为： 答案：X = -37.89 Y = 117.05 Z = 20.23
