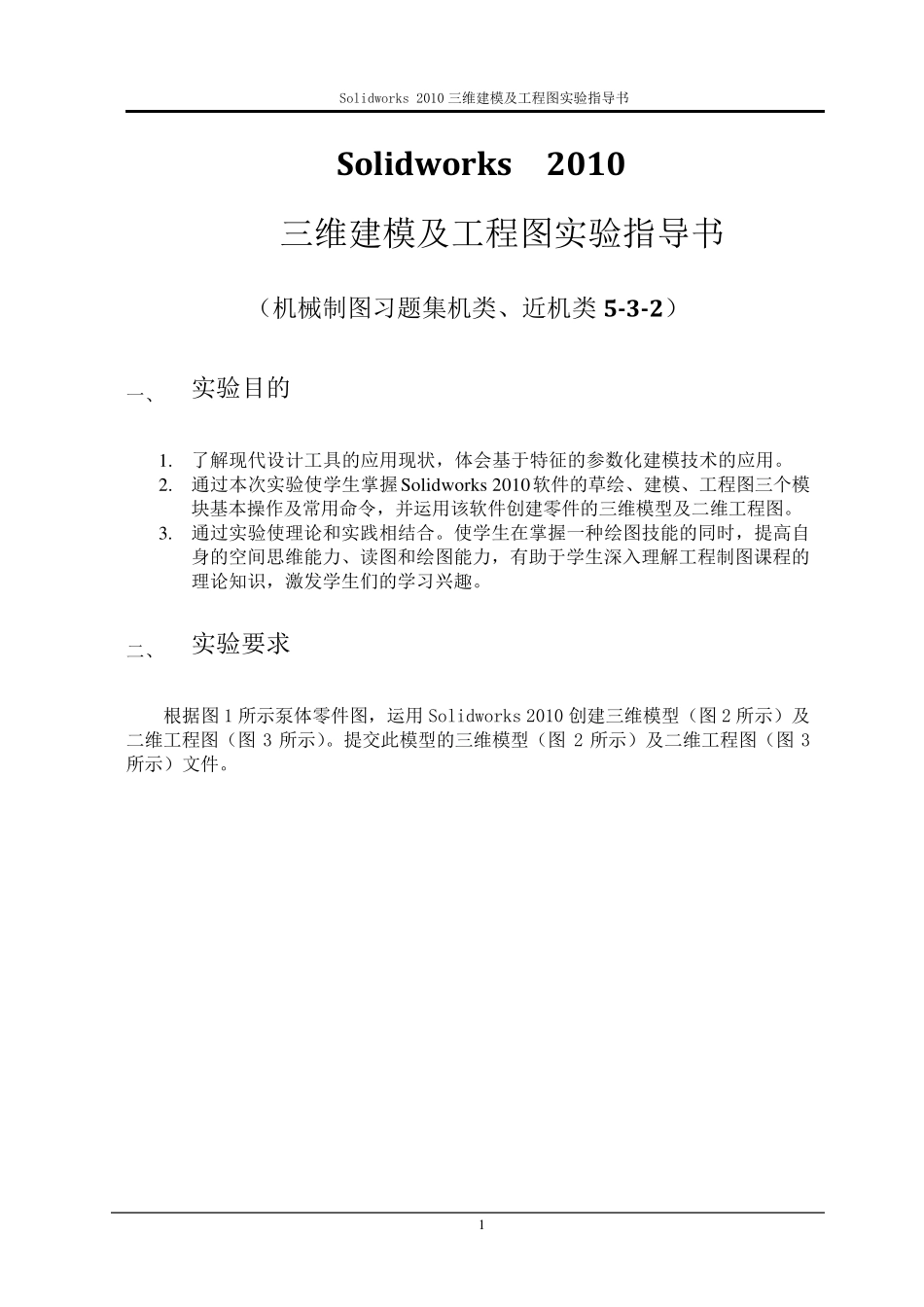

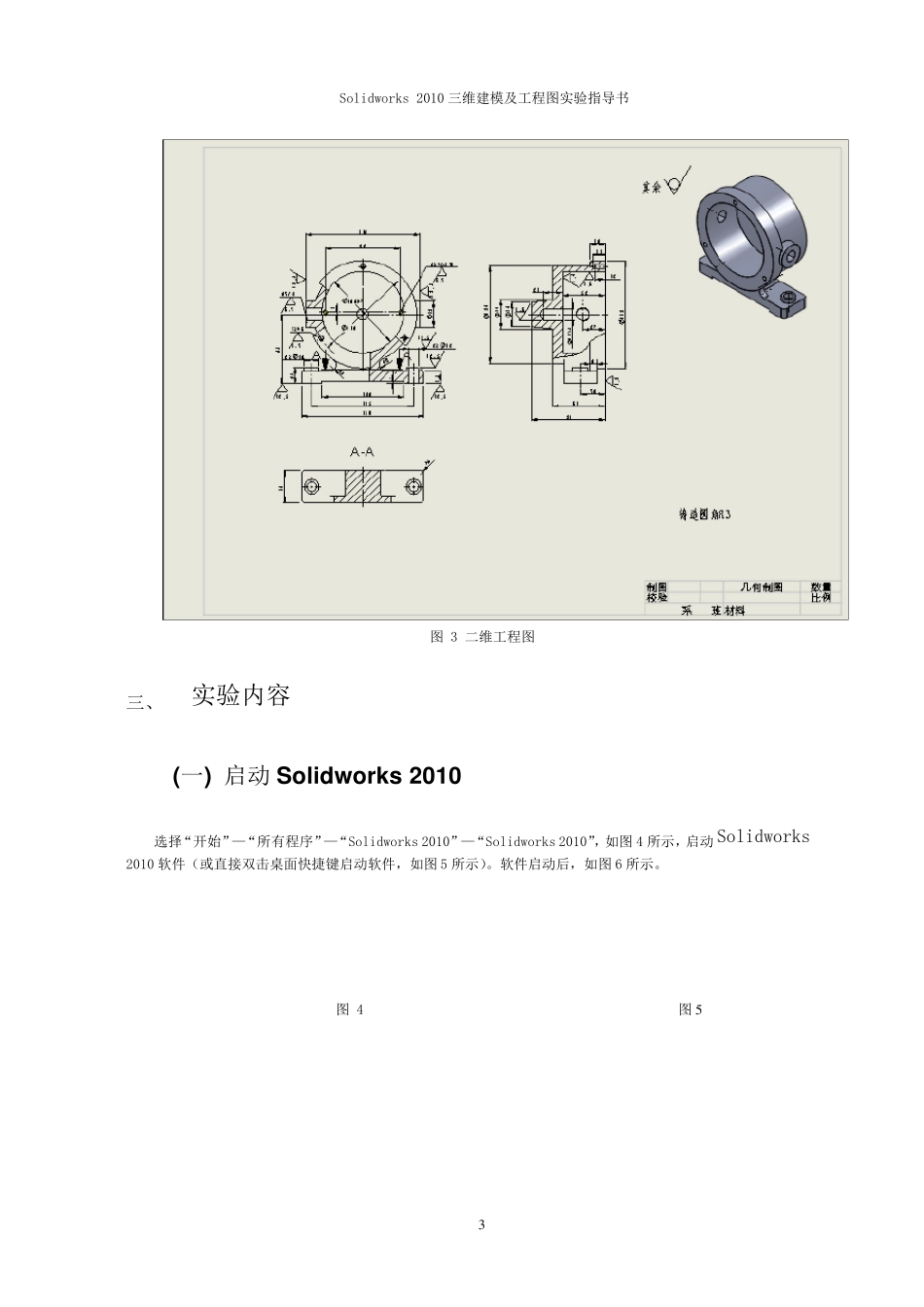

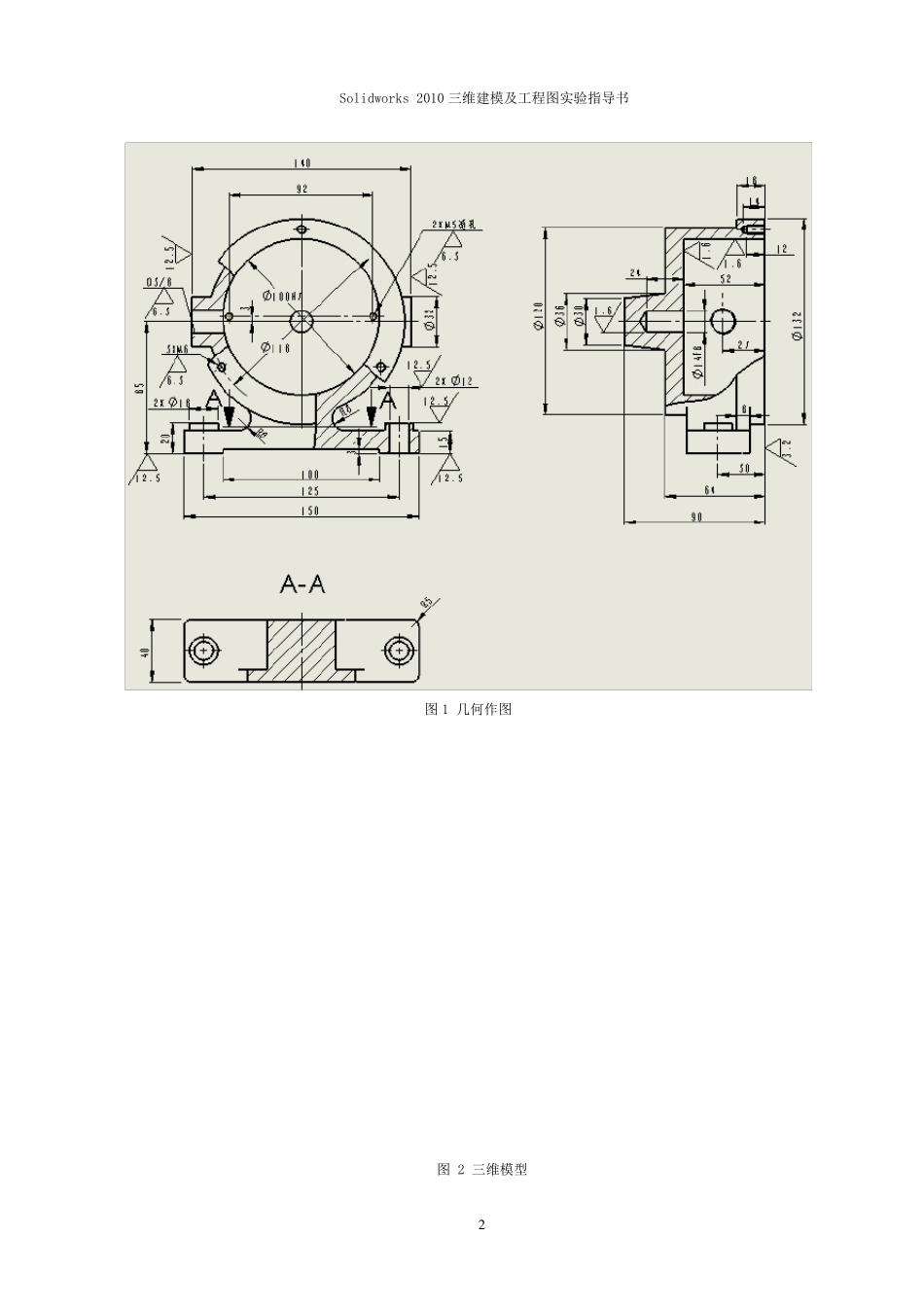

Solidworks 2010 三维建模及工程图实验指导书 1 Solidw orks 2010 三维建模及工程图实验指导书 （机械制图习题集机类、近机类5-3-2） 一、 实验目的 1. 了解现代设计工具的应用现状，体会基于特征的参数化建模技术的应用。 2. 通过本次实验使学生掌握 Solidw orks 2010软件的草绘、建模、工程图三个模块基本操作及常用命令，并运用该软件创建零件的三维模型及二维工程图。 3. 通过实验使理论和实践相结合。使学生在掌握一种绘图技能的同时，提高自身的空间思维能力、读图和绘图能力，有助于学生深入理解工程制图课程的理论知识，激发学生们的学习兴趣。 二、 实验要求 根据图1 所示泵体零件图，运用 Solidworks 2010 创建三维模型（图2 所示）及二维工程图（图3 所示）。提交此模型的三维模型（图2 所示）及二维工程图（图3所示）文件。 Solidworks 2010 三维建模及工程图实验指导书 2 图 1 几何作图 图 2 三维模型 Solidworks 2010 三维建模及工程图实验指导书 3 图 3 二维工程图 三、 实验内容 (一) 启动Solidw orks 2010 选择“开始”—“所有程序”—“Solidworks 2010”—“Solidworks 2010”，如图4 所示，启动Solidworks 2010 软件（或直接双击桌面快捷键启动软件，如图5 所示）。软件启动后，如图6 所示。 图 4 图5 Solidworks 2010 三维建模及工程图实验指导书 4 图 6 (二) 新建文件 在最上方标准工具栏中点击“新建”命令（如图7 所示），出现“单位和尺寸标准”对话框，如图8 所示，“单位”处选择“MMGS(毫米、克、秒)，“尺寸标准”选择“GB”，“确定”后，出现“新建Solidworks 文件”对话框（如图9 所示），选择 “零件”文件，“确定”后，系统自动进入三维建模环境，如图10 所示。 图7 Solidworks 2010 三维建模及工程图实验指导书 5 图 8 图 9 Solidworks 2010 三维建模及工程图实验指导书 6 图 10 在界面左侧管理器窗口中，包含零件的模型树。模型树中显示系统默认的零件名称，并提供三个相互垂直的基准平面：前视、上视、右视基准面和坐标系原点，默认情况下，三个基准平面和坐标系原点被隐藏，不显示。 (三) 创建泵体三维模型 Solidw orks 软件建模的特点是基于特征的建模，即特征是创建模型的基础，复杂的三维模型是按照一定的顺序创建多个特征来创建的。本实验创建的泵体三维模型需要 17 个特征，如图11-图27 所...
