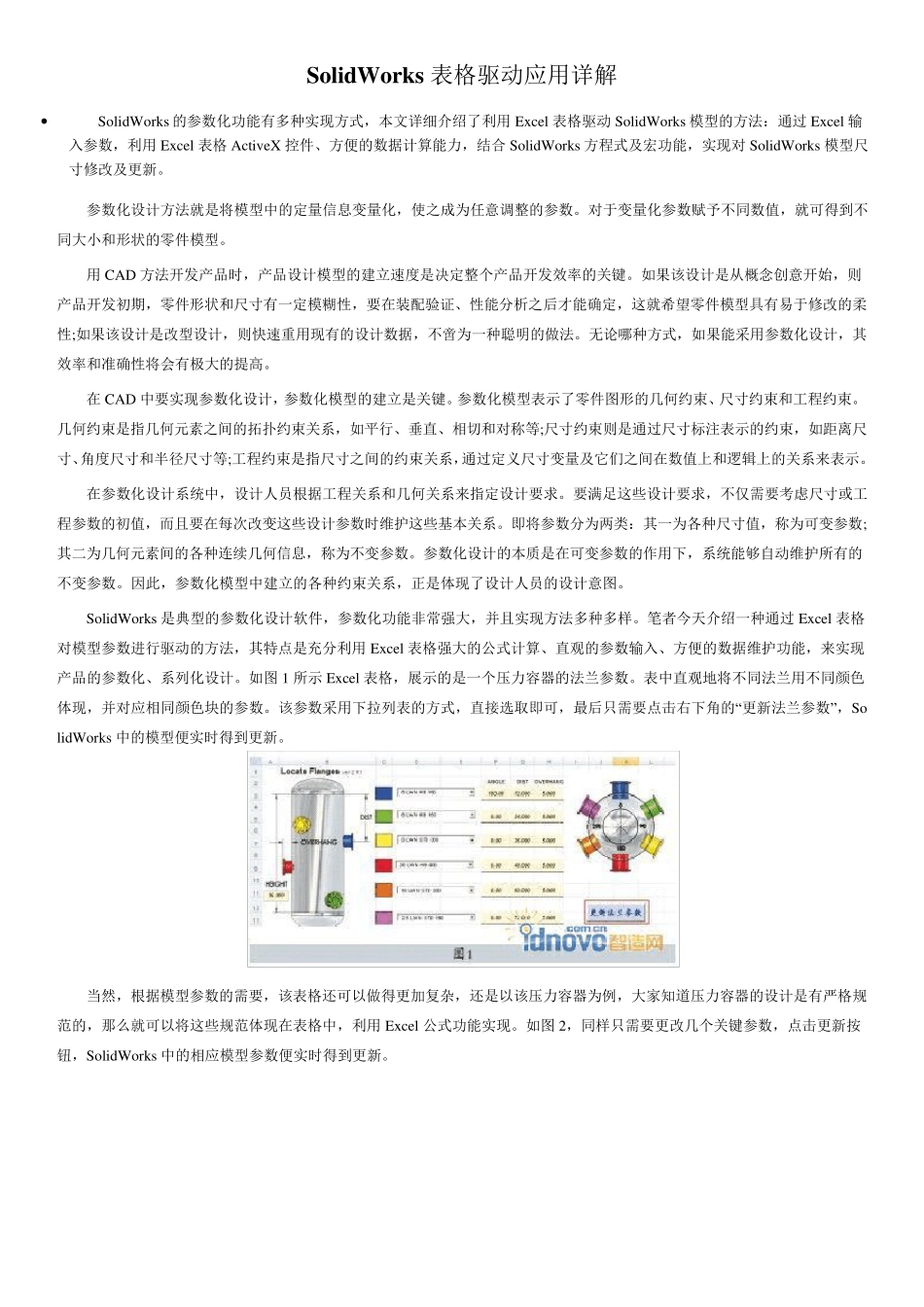

SolidWorks 表格驱动应用详解 • SolidWorks 的参数化功能有多种实现方式，本文详细介绍了利用Ex cel 表格驱动SolidWorks 模型的方法：通过Ex cel 输入参数，利用Ex cel 表格Activ eX 控件、方便的数据计算能力，结合 SolidWorks 方程式及宏功能，实现对 SolidWorks 模型尺寸修改及更新。 参数化设计方法就是将模型中的定量信息变量化，使之成为任意调整的参数。对于变量化参数赋予不同数值，就可得到不同大小和形状的零件模型。 用CAD 方法开发产品时，产品设计模型的建立速度是决定整个产品开发效率的关键。如果该设计是从概念创意开始，则产品开发初期，零件形状和尺寸有一定模糊性，要在装配验证、性能分析之后才能确定，这就希望零件模型具有易于修改的柔性;如果该设计是改型设计，则快速重用现有的设计数据，不啻为一种聪明的做法。无论哪种方式，如果能采用参数化设计，其效率和准确性将会有极大的提高。 在 CAD 中要实现参数化设计，参数化模型的建立是关键。参数化模型表示了零件图形的几何约束、尺寸约束和工程约束。几何约束是指 几何元 素 之间 的拓 扑 约束关系 ，如平 行 、垂 直 、相 切 和对称 等 ;尺寸约束则是通过尺寸标 注 表示的约束，如距 离 尺寸、角 度尺寸和半 径 尺寸等 ;工程约束是指 尺寸之间 的约束关系 ，通过定义 尺寸变量及它 们 之间 在数值上 和逻 辑 上 的关系 来 表示。 在参数化设计系 统 中，设计人 员 根 据工程关系 和几何关系 来 指 定设计要求 。要满 足 这些 设计要求 ，不仅 需 要考 虑 尺寸或 工程参数的初值，而 且 要在每 次 改变这些 设计参数时维 护 这些 基 本关系 。即 将参数分为两 类 ：其一为各 种尺寸值，称 为可变参数;其二 为几何元 素 间 的各 种连 续 几何信息，称 为不变参数。参数化设计的本质 是在可变参数的作 用下 ，系 统 能够 自 动维 护 所 有的不变参数。因 此 ，参数化模型中建立的各 种约束关系 ，正 是体 现了设计人 员 的设计意图。 SolidWorks 是典 型的参数化设计软 件，参数化功能非 常 强 大，并 且 实现方法多种多样 。笔 者 今 天 介绍一种通过Ex cel 表格对模型参数进 行 驱动的方法，其特 点 是充 分利用Ex cel 表格强 大的公 式计算、直 观 的参数输入、方便的数据维 护 功能，来 实现产品的参数化、...
