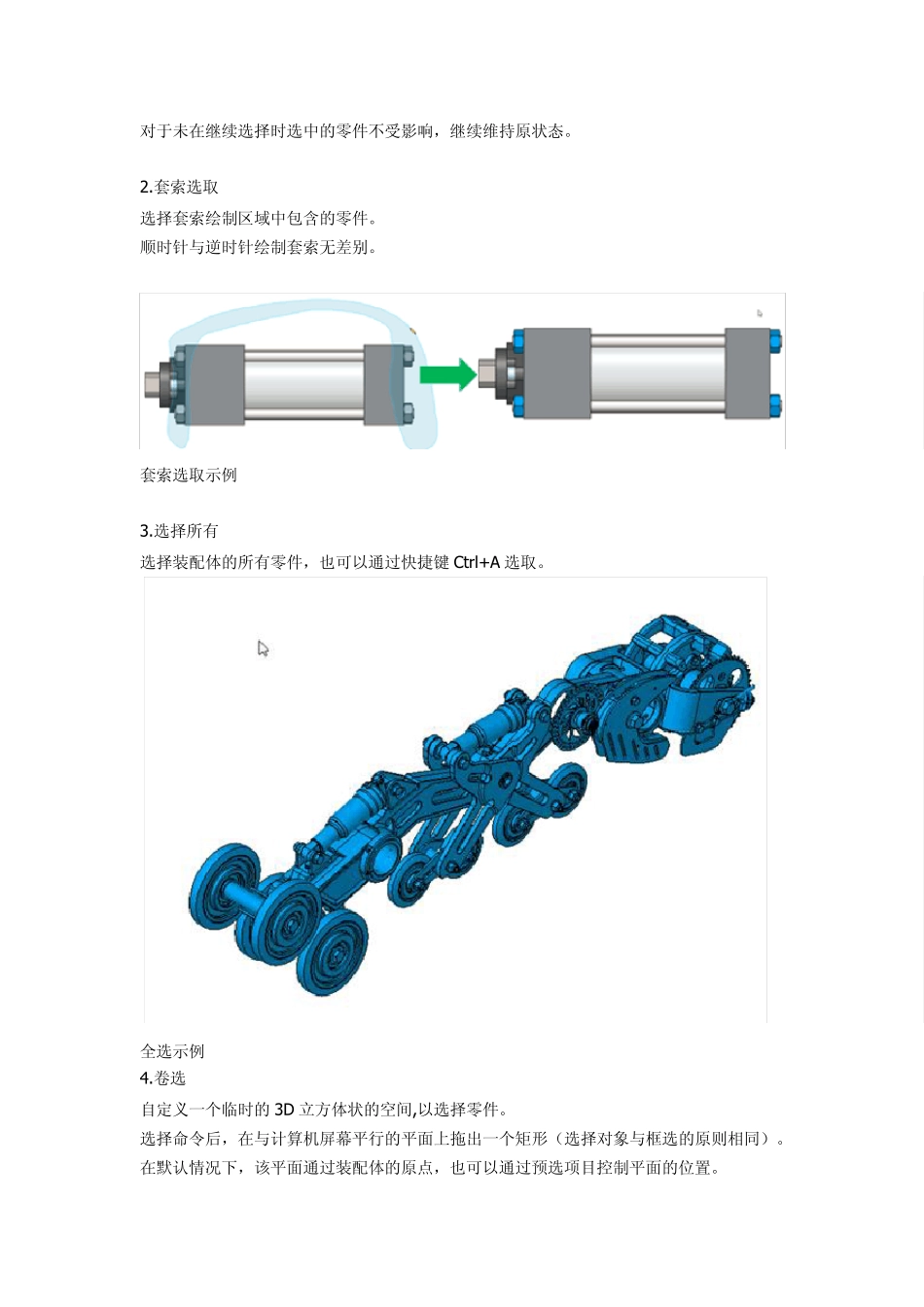

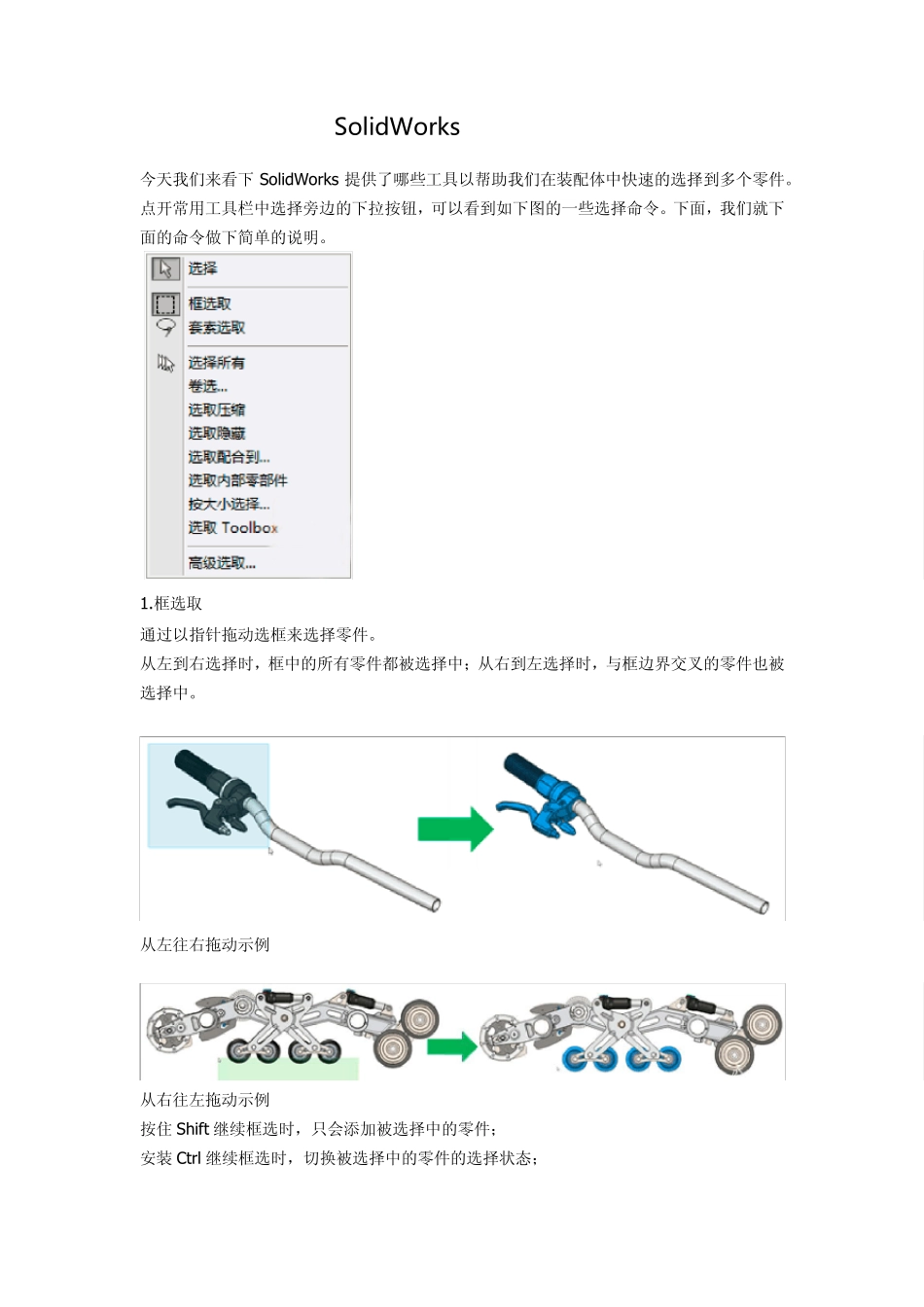

SolidWorks装配体选择工具 今天我们来看下SolidWorks 提供了哪些工具以帮助我们在装配体中快速的选择到多个零件。点开常用工具栏中选择旁边的下拉按钮，可以看到如下图的一些选择命令。下面，我们就下面的命令做下简单的说明。 1.框选取 通过以指针拖动选框来选择零件。 从左到右选择时，框中的所有零件都被选择中；从右到左选择时，与框边界交叉的零件也被选择中。 从左往右拖动示例 从右往左拖动示例 按住 Shift继续框选时，只会添加被选择中的零件； 安装Ctrl 继续框选时，切换被选择中的零件的选择状态； 对于未在继续选择时选中的零件不受影响，继续维持原状态。 2.套索选取 选择套索绘制区域中包含的零件。 顺时针与逆时针绘制套索无差别。 套索选取示例 3.选择所有 选择装配体的所有零件，也可以通过快捷键 Ctrl+A 选取。 全选示例 4.卷选 自定义一个临时的3D 立方体状的空间,以选择零件。 选择命令后，在与计算机屏幕平行的平面上拖出一个矩形（选择对象与框选的原则相同）。在默认情况下，该平面通过装配体的原点，也可以通过预选项目控制平面的位置。 如果预选： 顶点：平面将通过该顶点。 边线或非平面：平面将在最接近原点的位置与该边线或面相交。 平面或参考基准面：在该平面上将绘制矩形，显示图变为与该平面垂直 拖出矩形 释放鼠标按键，会自动生成立方体； 拖动立方体上出现的控标调整范围，调整时可以实时预览当前选择到的对象； 单击空白区域确定。 卷选示例 5.选取压缩 选择装配体中所有压缩的零件。 6.选取隐藏 选择装配体中所有隐藏的零件。 7.选取配合到 选择与当前选中的零件（一个或多个）有配合关系的零件； 之前选中的零部件不会被包括在其中； 隐藏或压缩的零件也会被选中。 选取配合到示例 8.选取内部零部件 选择被其它零部件包含的所有零件； 装配体中的零部件显示状态发生变化时，选择到的对象也会发生变化。 选取内部零部件示例 9.按大小选择 在弹出的窗口中调整或输入尺寸百分比，小于输入的装配体尺寸百分比的零件将被选中，隐藏、压缩的零件不会被选中。 按大小选择示例 10.选取Toolbox 选择装配体中的所有Toolbox 零件，不受Toolbox 零件的显示状态和压缩状态限制，都被选中。 选取Toolbox 示例 11.高级选取 依照所设定的搜索准则以选择满足条件的对象，搜索准则通过指定类别、条件和数值进行定义，可以是多个准则进行逻辑组合。 类型可以可以设...
