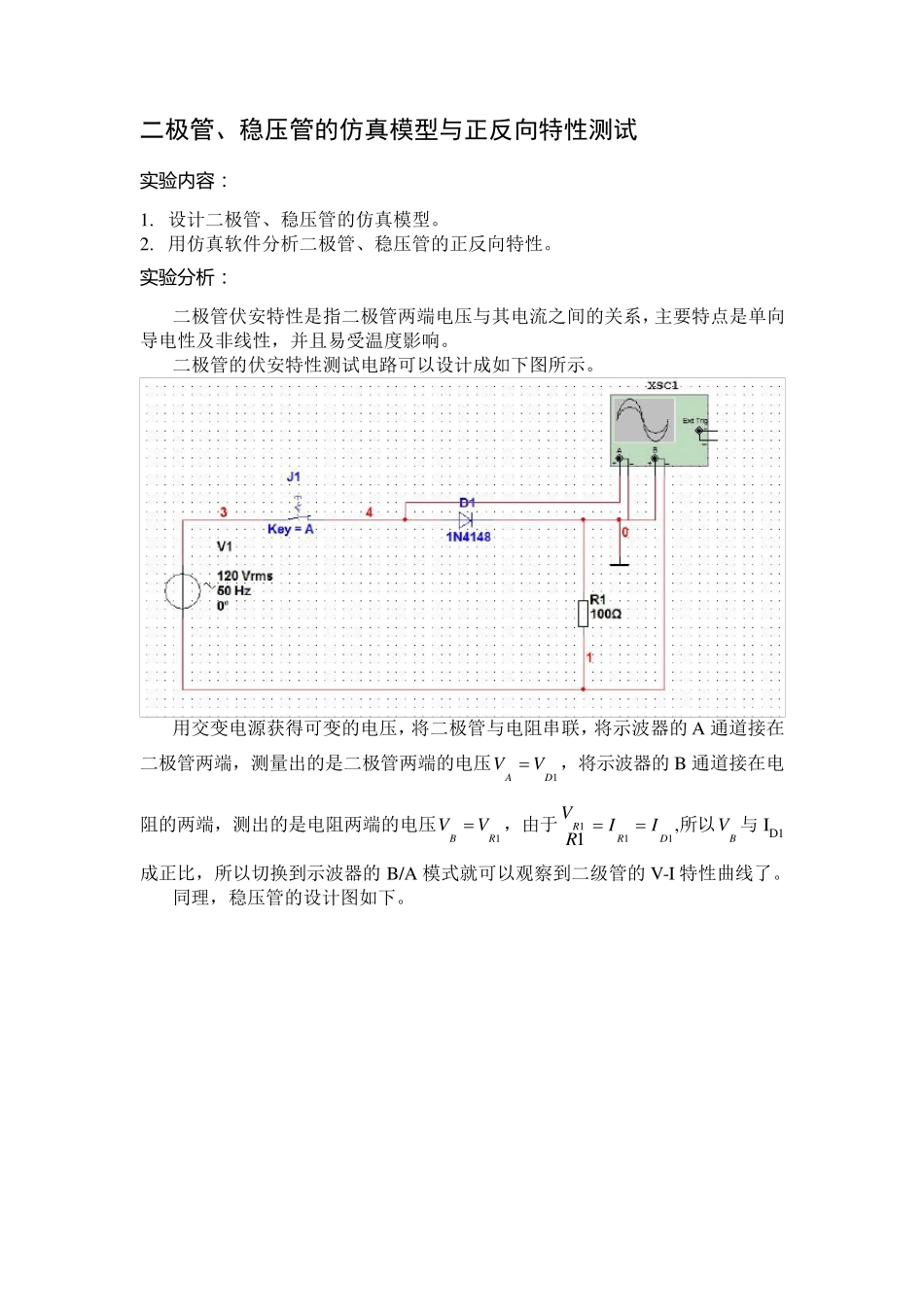

SPICE 仿真软件的仿真设计实验报告 二极管、稳压管的仿真模型与正反向特性测试 负反馈放大电路参数的仿真分析 姓 名 ： *** 学 号 ： ******** 学 院 ： 机 自 院 自 动化系 二极管、稳压管的仿真模型与正反向特性测试 实 验 内容： 1. 设计二极管、稳压管的仿真模型。 2. 用仿真软件分析二极管、稳压管的正反向特性。 实 验 分析： 二极管伏安特性是指二极管两端电压与其电流之间的关系，主要特点是单向导电性及非线性，并且易受温度影响。 二极管的伏安特性测试电路可以设计成如下图所示。 用交变电源获得可变的电压，将二极管与电阻串联，将示波器的 A 通道接在二极管两端，测量出的是二极管两端的电压1DAVV，将示波器的 B 通道接在电阻的两端，测出的是电阻两端的电压1RBVV，由于1111DRRIIRV,所以BV与 ID1成正比，所以切换到示波器的 B/A 模式就可以观察到二级管的 V -I 特性曲线了。 同理，稳压管的设计图如下。 仿真结果： （ 二极管） 仿真后得到的二极管的V -I 特性曲线如图： （由于整体的图像太大，不是很直观，因此把V -I 的正向和反向特性曲线的放大图也放上来） （ 稳 压管） 仿真后得到的稳压管的 V -I 特性曲线如图 对稳压管的反向击穿特性放大如图 实 验 体 会 及 注 意 事项 二极管的仿真实验设计几经反复，首先是在原理图的设计上就否决了好多个思路，从直流电源的扫描分析改成交流电源；在测量方面，刚开始采用的是电压表和电流表，但是苦于无法绘制曲线，最后改成了方便的示波器。 实验过程中由于参数选取不当，导致出现了多次的仿真错误。最后得到的教训是：在选取了某个型号的二极管的后要先查找它的理论参数，然后估算需要的串联电阻大小和电源电压，以免出现不必要的错误。 对仿真后的曲线分析可知：二级管和稳压管的仿真曲线基本类似，区别在于加上反向电压时，稳压管的反向击穿曲线更陡，说明稳压管的稳压特性好。 负反馈放大电路参数的仿真分析 Spice 是 Simulation Program with Integrated Circuit Emphasis 的缩写，是一种功能强大的通用模拟电路仿真器，已经具有几十年的历史了，该程序是美国加利福尼亚大学伯克利分校电工和计算科学系开发的，主要用于集成电路的电路分析程序中，Spice 的网表格式变成了通常模拟电路和晶体管级电路描述的标准。 下面来研究负反馈对放大电路的影响。 1.实验电路 为了研究负反馈对...
