SPI、I2C、UART三种串行总线协议及其区别VIP免费

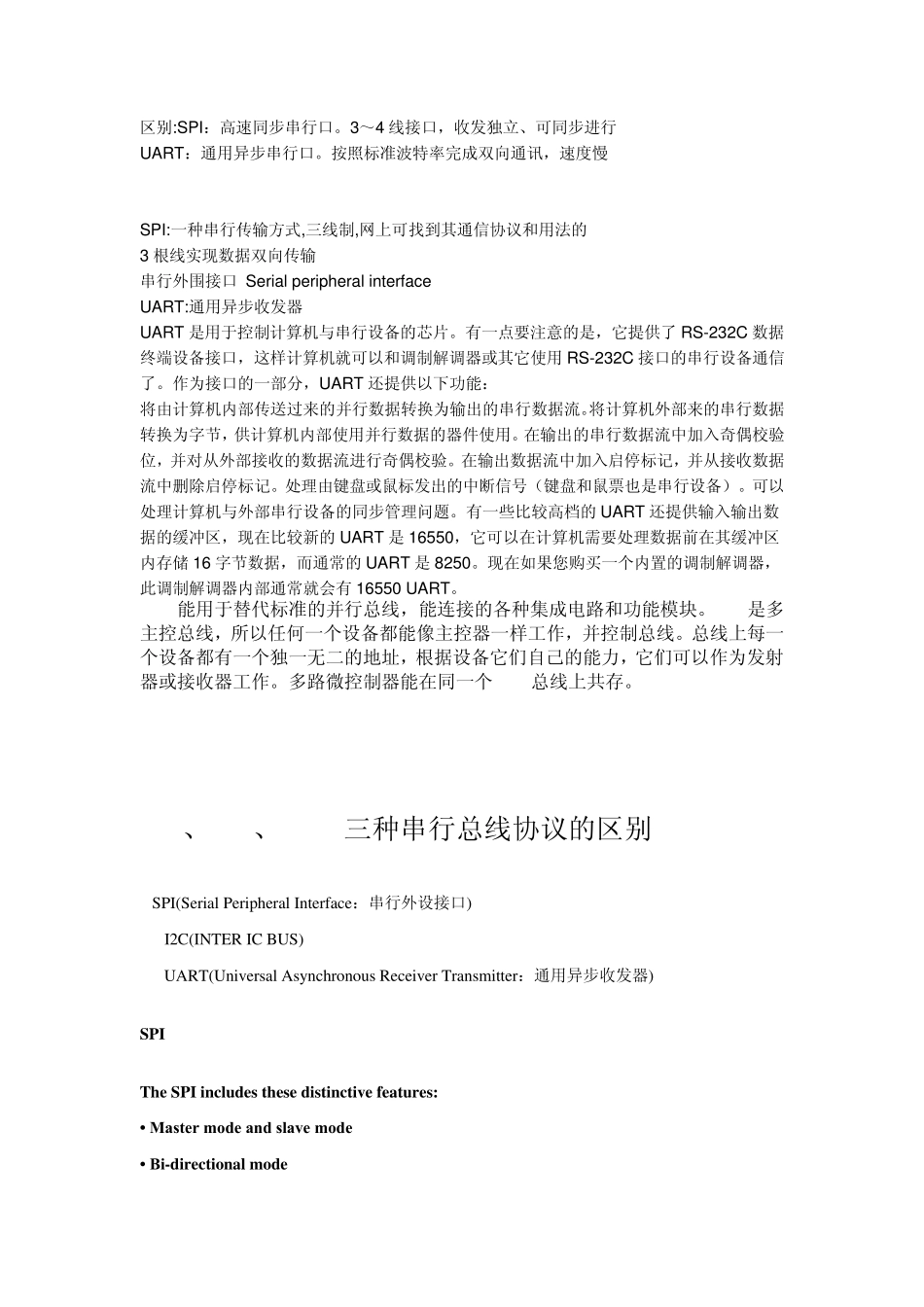

第一个区别当然是名字： SPI(Serial Peripheral Interface：串行外设接口); I2C(INTEL IC BUS：英特尔IC总线) UART(Universal Asynchronous Receiver Transmitter：通用异步收发器) 第二，区别在电气信号线上： SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。SPI总线可以实现 多个SPI设备互相连接。提供 SPI串行时钟的 SPI设备为 SPI主机或主设备(Master)，其他设备为 SPI从机或从设备(Slave)。主从设备间可以实现全双工通信，当有多个从设备时，还可以增加一条从设备选择线。 假如用通用IO口模仿 SPI总线，必须要有一个输出口(SDO)，一个输入口(SDI)，另一个口则视实现的设备类型而定，假如要实现主从设备，则需输入输出口，若只实现主设备，则需输出口即可，若只实现从设备，则只需输入口即可。 I2C总线是双向、两线(SCL、SDA)、串行、多主控（multi-master）接口标准，具有总线仲裁机制，非常适合在器件之间进行近距离、非常常性的数据通信。在它的协议体系中，传输数据时都会带上目的设备的设备地址，因此可以实现设备组网。 如果用通用IO口模仿 I2C总线，并实现双向传输，则需一个输入输出口(SDA)，另外还需一个输出口(SCL)。（注：I2C资料了解得比较少，这里的描述可能很不完备） UART总线是异步串口，因此一般比前两种同步串口的结构要复杂很多，一般由波特率产生器(产生的波特率等于传输波特率的 16倍)、UART接收器、UART发送器组成，硬件上由两根线，一根用于发送，一根用于接收。 显然，如果用通用IO口模拟 UART总线，则需一个输入口，一个输出口。 第三，从第二点明显可以看出，SPI和 UART可以实现全双工，但 I2C不行； 第四，看看牛人们的意见吧！ wudanyu：I2C线更少，我觉得比 UART、SPI更为强盛，但是技术上也更加麻烦些，因为 I2C需要有双向 IO的支持，而且使用上拉电阻，我觉得抗干扰能力较弱，一般用于同一板卡上芯片之间的通信，较少用于远距离通信。SPI实现要简朴一些，UART需要固定的波特率，就是说两位数据的间隔要相等，而 SPI则无所谓，因为它是有时钟的协议。 quickmouse：I2C的速度比 SPI慢一点，协议比 SPI复杂一点，但是连线也比标准的 SPI要少。 区别:SPI：高速同步串行口。3～4 线接口，收发独立、可同步进行 UART：通用异步串行口。按照标准波特率完成双向通讯，速度慢 SPI:一种串行传输方式,三线制,网上可找到其通信协议和用法的...
