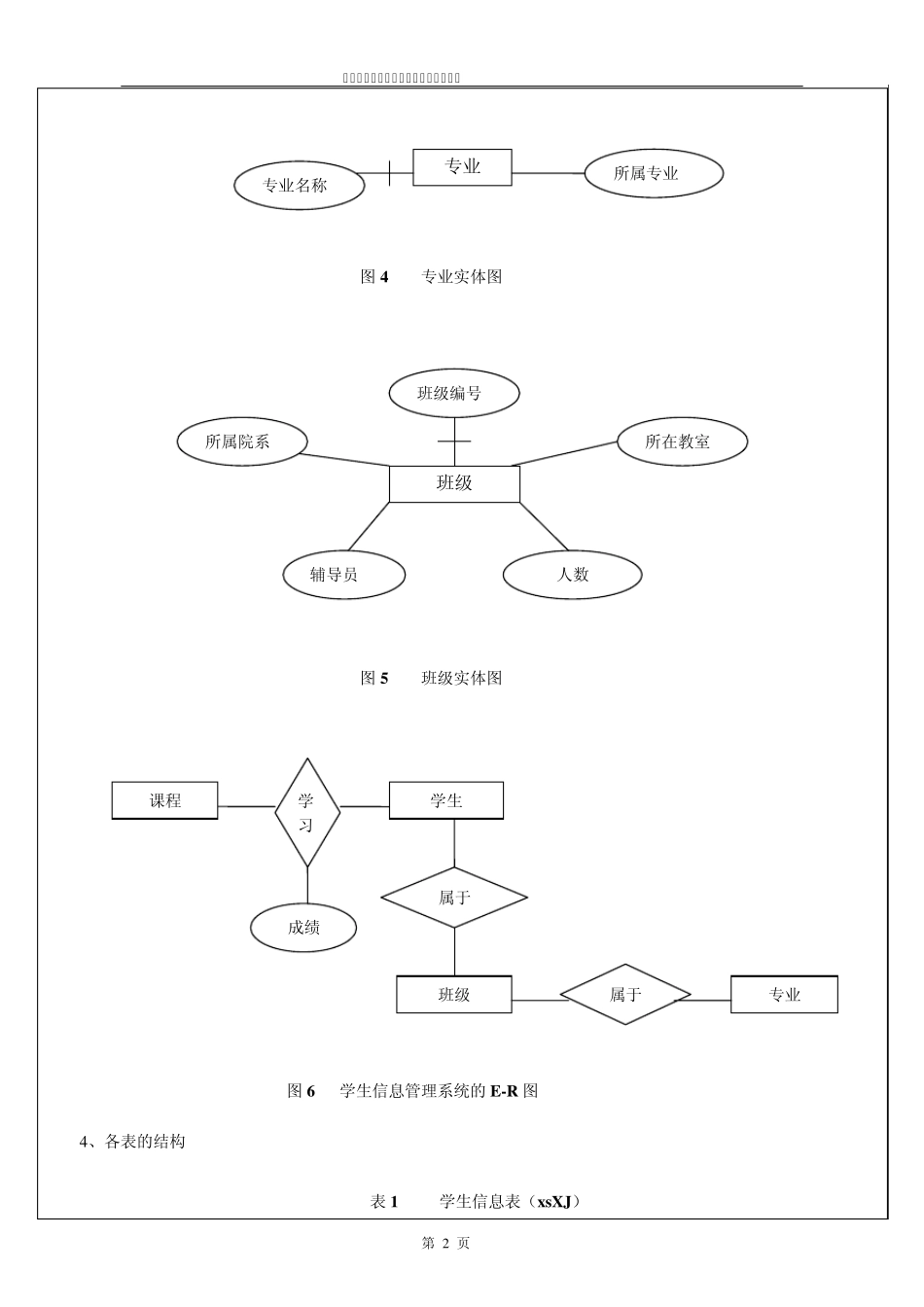

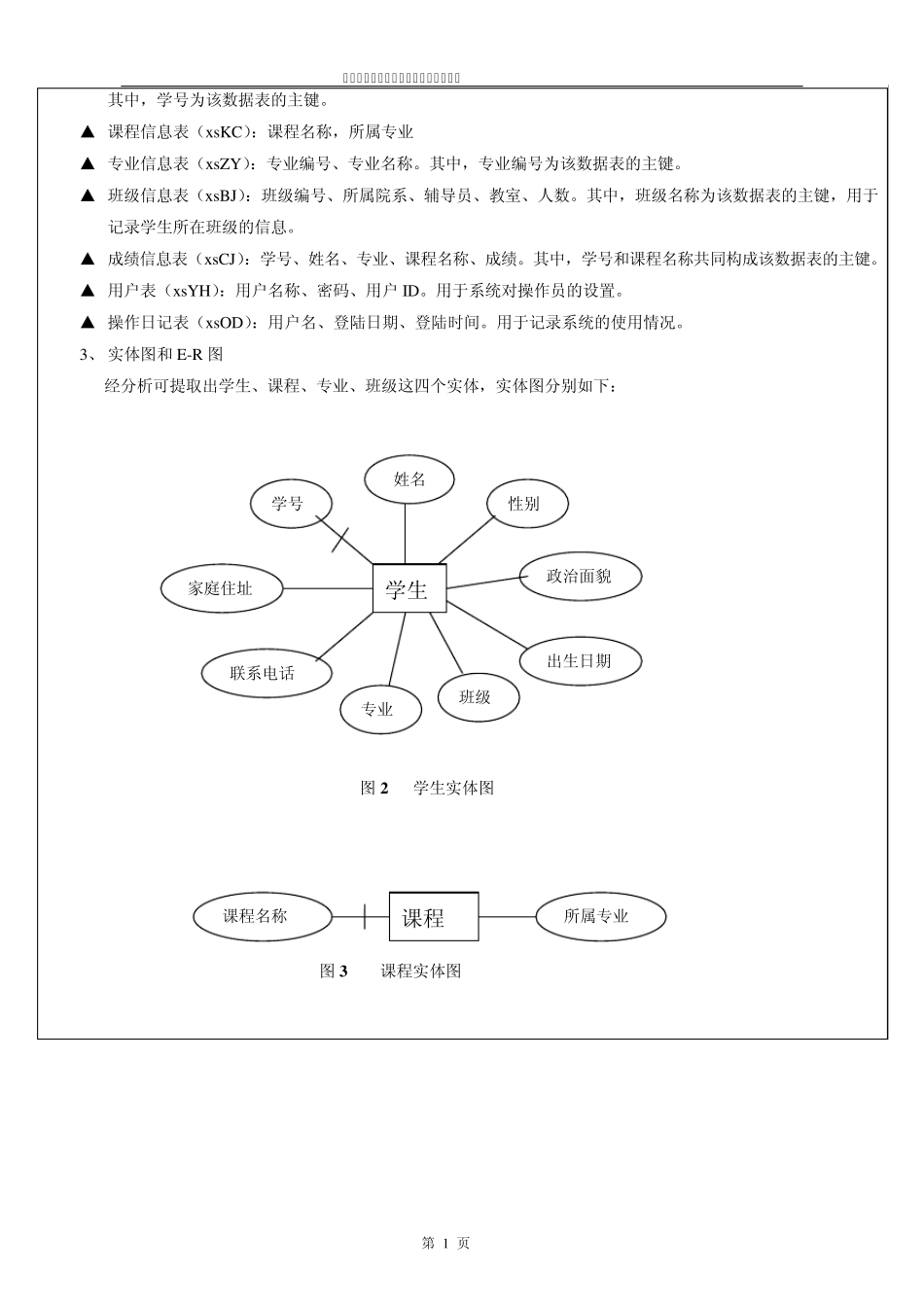

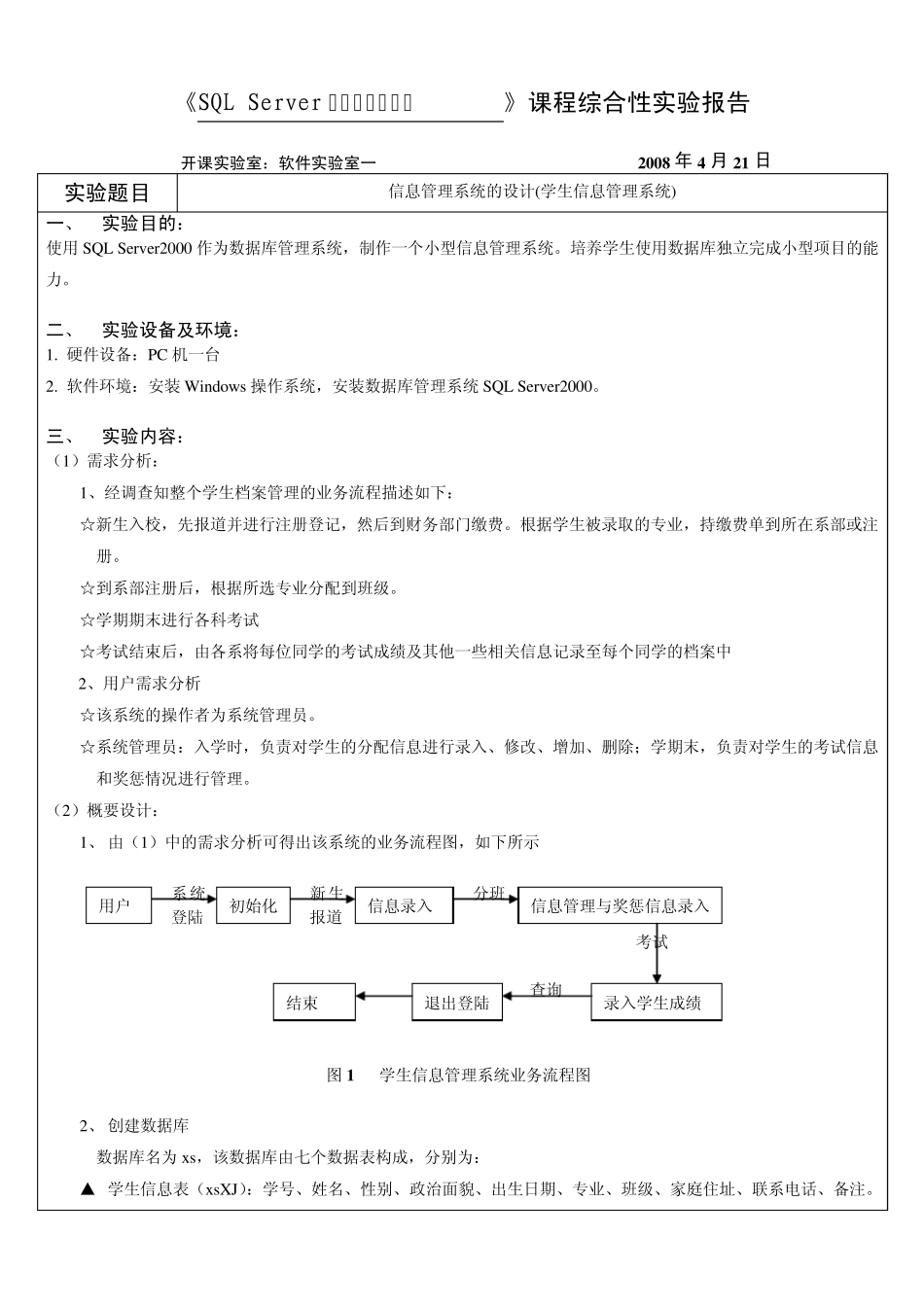

《SQL Server 高级数据库设计》课程综合性实验报告 开课实验室：软件实验室一 2 0 0 8 年4 月2 1 日 实验题目 信息管理系统的设计(学生信息管理系统) 一、 实验目的： 使用 SQL Server2000 作为数据库管理系统，制作一个小型信息管理系统。培养学生使用数据库独立完成小型项目的能力。 二、 实验设备及环境： 1. 硬件设备：PC 机一台 2. 软件环境：安装 Windows 操作系统，安装数据库管理系统 SQL Server2000。 三、 实验内容： （1）需求分析： 1、经调查知整个学生档案管理的业务流程描述如下： ☆新生入校，先报道并进行注册登记，然后到财务部门缴费。根据学生被录取的专业，持缴费单到所在系部或注册。 ☆到系部注册后，根据所选专业分配到班级。 ☆学期期末进行各科考试 ☆考试结束后，由各系将每位同学的考试成绩及其他一些相关信息记录至每个同学的档案中 2、用户需求分析 ☆该系统的操作者为系统管理员。 ☆系统管理员：入学时，负责对学生的分配信息进行录入、修改、增加、删除；学期末，负责对学生的考试信息和奖惩情况进行管理。 （2）概要设计： 1、 由（1）中的需求分析可得出该系统的业务流程图，如下所示 2、 创建数据库 数据库名为 xs，该数据库由七个数据表构成，分别为： ▲ 学生信息表（xsXJ）：学号、姓名、性别、政治面貌、出生日期、专业、班级、家庭住址、联系电话、备注。用户 初始化 系统登陆 信息录入 新生报道 分班 信息管理与奖惩信息录入 考试 录入学生成绩 查询 退出登陆 图1 学生信息管理系统业务流程图 结束 华北科技学院计算机系综合性实验报告 第 1 页 其中，学号为该数据表的主键。 ▲ 课程信息表（xsKC）：课程名称，所属专业 ▲ 专业信息表（xsZY）：专业编号、专业名称。其中，专业编号为该数据表的主键。 ▲ 班级信息表（xsBJ）：班级编号、所属院系、辅导员、教室、人数。其中，班级名称为该数据表的主键，用于记录学生所在班级的信息。 ▲ 成绩信息表（xsCJ）：学号、姓名、专业、课程名称、成绩。其中，学号和课程名称共同构成该数据表的主键。 ▲ 用户表（xsYH）：用户名称、密码、用户 ID。用于系统对操作员的设置。 ▲ 操作日记表（xsOD）：用户名、登陆日期、登陆时间。用于记录系统的使用情况。 3、 实体图和 E-R 图 经分析可提取出学生、课程、专业、班级这四个实体，实体图分别如下： 学生 学号 姓...
