SQ系列无极绳连续牵引车使用说明书VIP免费

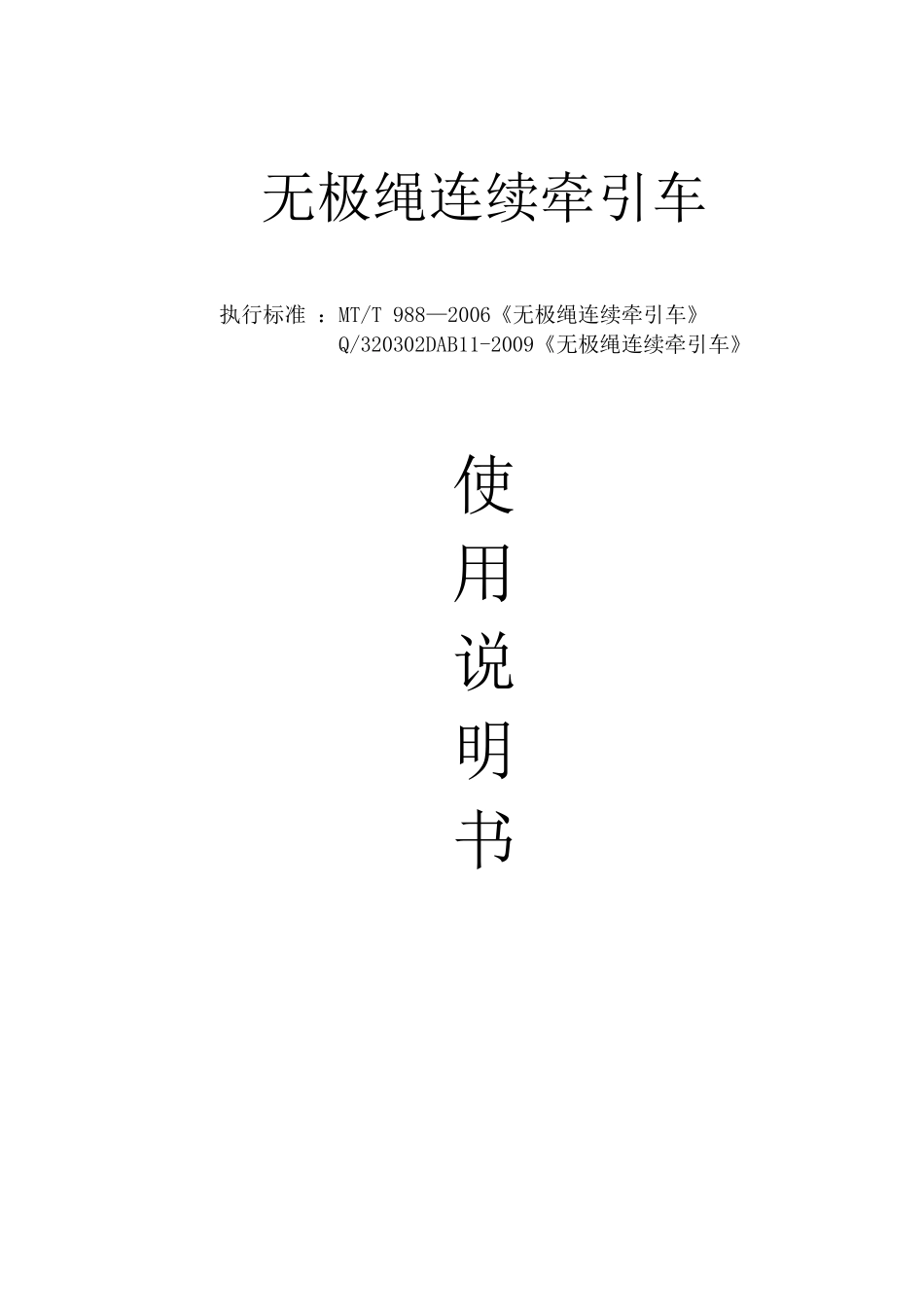

无极绳连续牵引车 执行标准 ：MT/T 988—2006《无极绳连续牵引车》 Q/320302DAB11-2009《无极绳连续牵引车》 使 用 说 明 书 2 目 录 1 用途与特点 ------------------- 3 2 工作原理 -------------------- 4 3 产品种类与技术参数---------------- 6 4 主要构成与结构特征---------------- 6 5 安装与调试 ------------------- 8 6 使用与操作 --------------------12 7 维护保养与常见故障处理 --------------14 8 运输与贮存 ------------------- 15 9 其它 ---------------------- 15 10 附图及附表 -------------------16 3 无极绳连续牵引车 一、用途及特点 1、用途 无极绳连续牵引车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备；适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于20°。 特别注意：牵引车所配的电器产品必须要有在有效期内的安标证。 本牵引车严禁用于载人或提升！ 2、特点 无极绳连续牵引车，吸收了绳牵引卡轨车的先进技术，借鉴了传统无极绳绞车的实用经验，创造性开发研制的一种实用新型辅助 运输装备，是对井下辅助 运输系 统的进一步 完 善 和提高 。综 合 起来 有如 下性能 特点： （1）可靠 性高 ，操 作简 单 。采用机 械 传动 方式，设置 两 套 制动 系 统，可靠 性高 且结 构 紧 凑 ；按 钮 控 制，操 作方便 ，极大地降 低 了对工人的操 作要求 ，大大地减 少 了劳 动强 度。 （2）一机 多能 ，用途广 。无极绳连续牵引车既 可使 用在顺槽，又 可应用在采区上（下）山，还 可布 置 在集中轨道巷，又 能 为 掘 进后 配套 服 务 。 （3）布 置 灵 活 ，适应性强 。  系 统既 能 布 置 成 双 轨单 运输，又 能 布 置 成 四 轨双 运输，还 能 布 置 成 三 轨双 运输。  无极绳连续牵引车的绞车可布 置 在轨道一直线 上，平 行 于轨道布 置 ，也可布 置成 与 轨道成 一定 角度。  双 轨单 运输，可采用两 根 钢丝绳同 在轨道内侧 ，也可采用主 绳在轨道...
