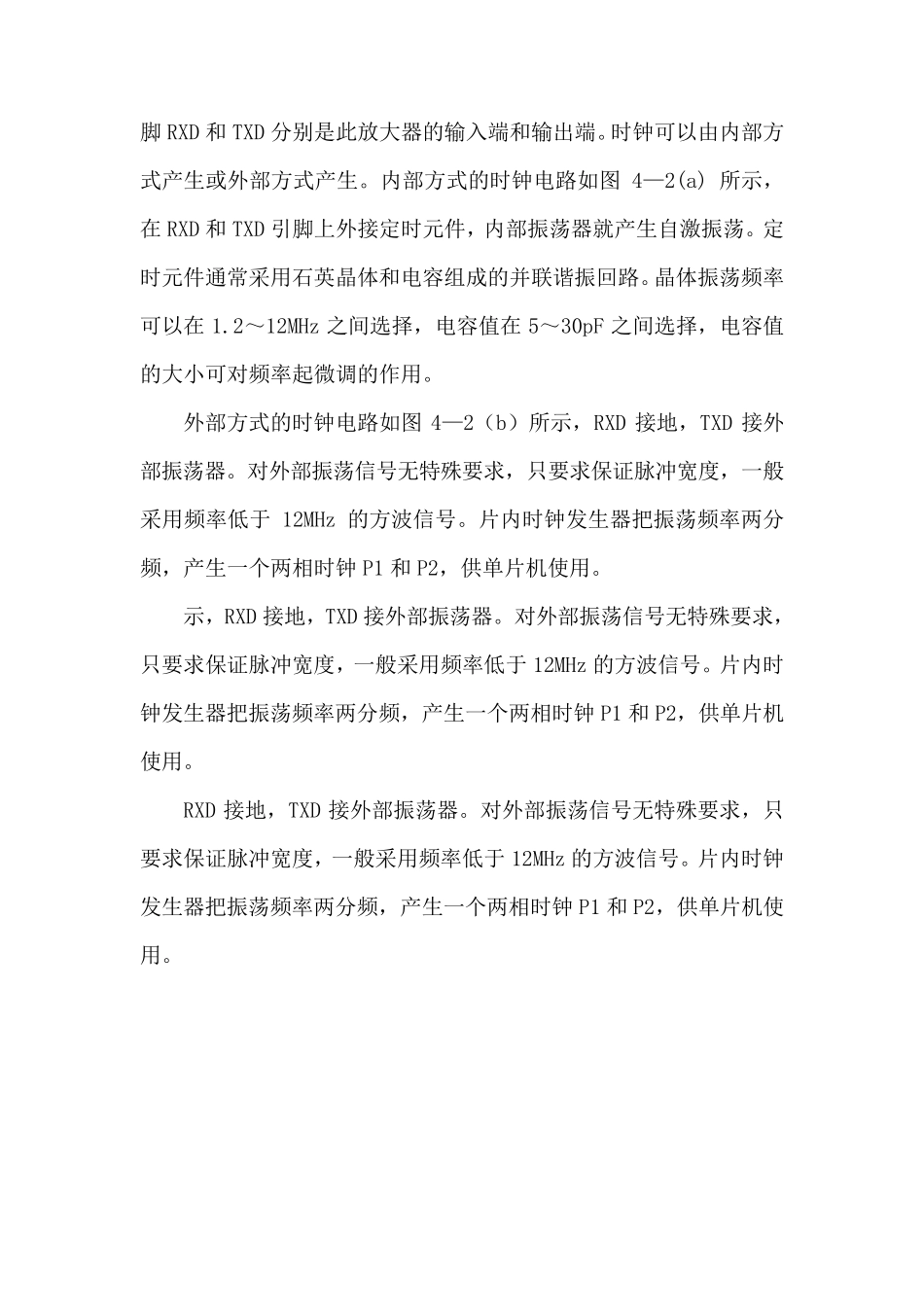

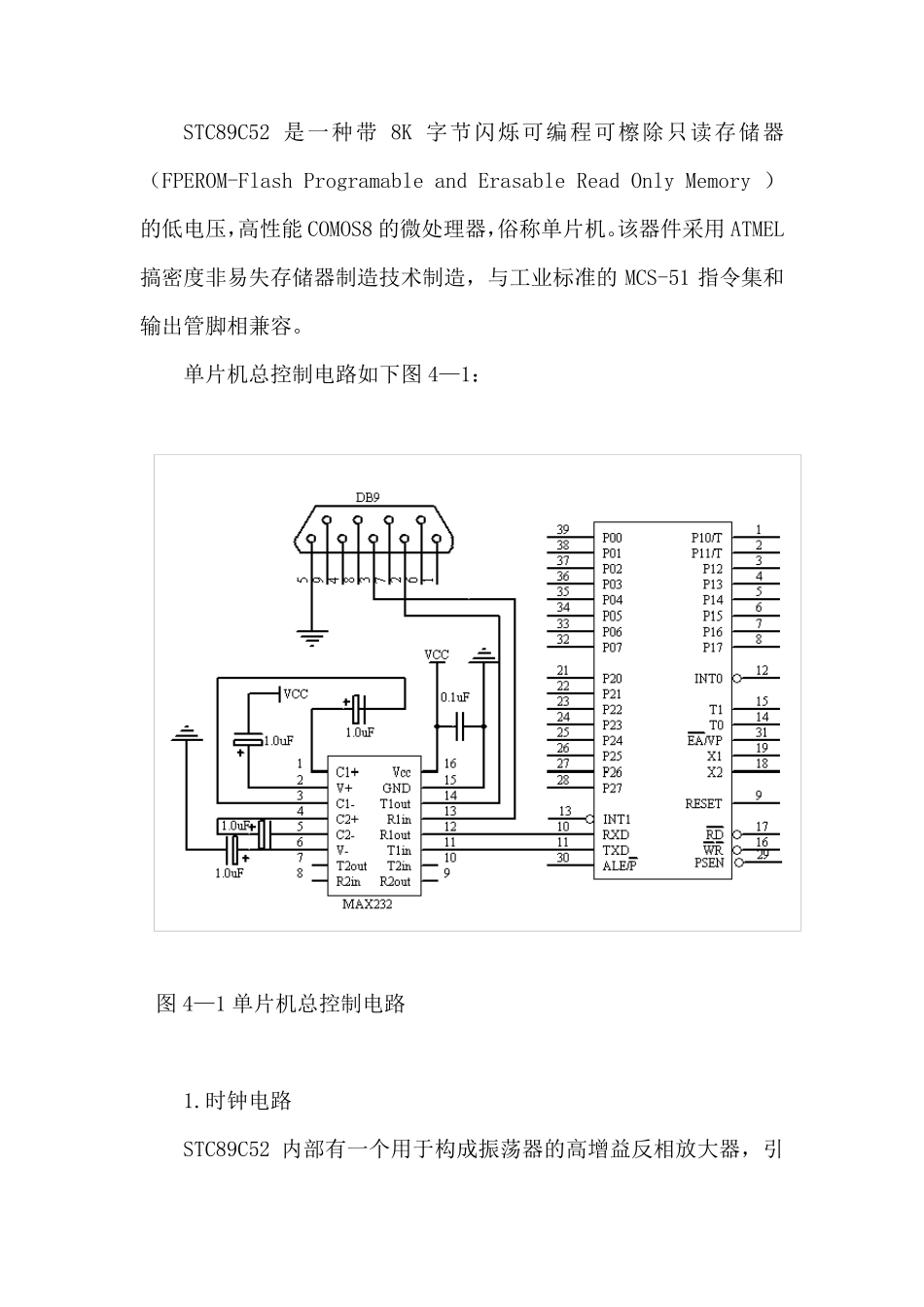

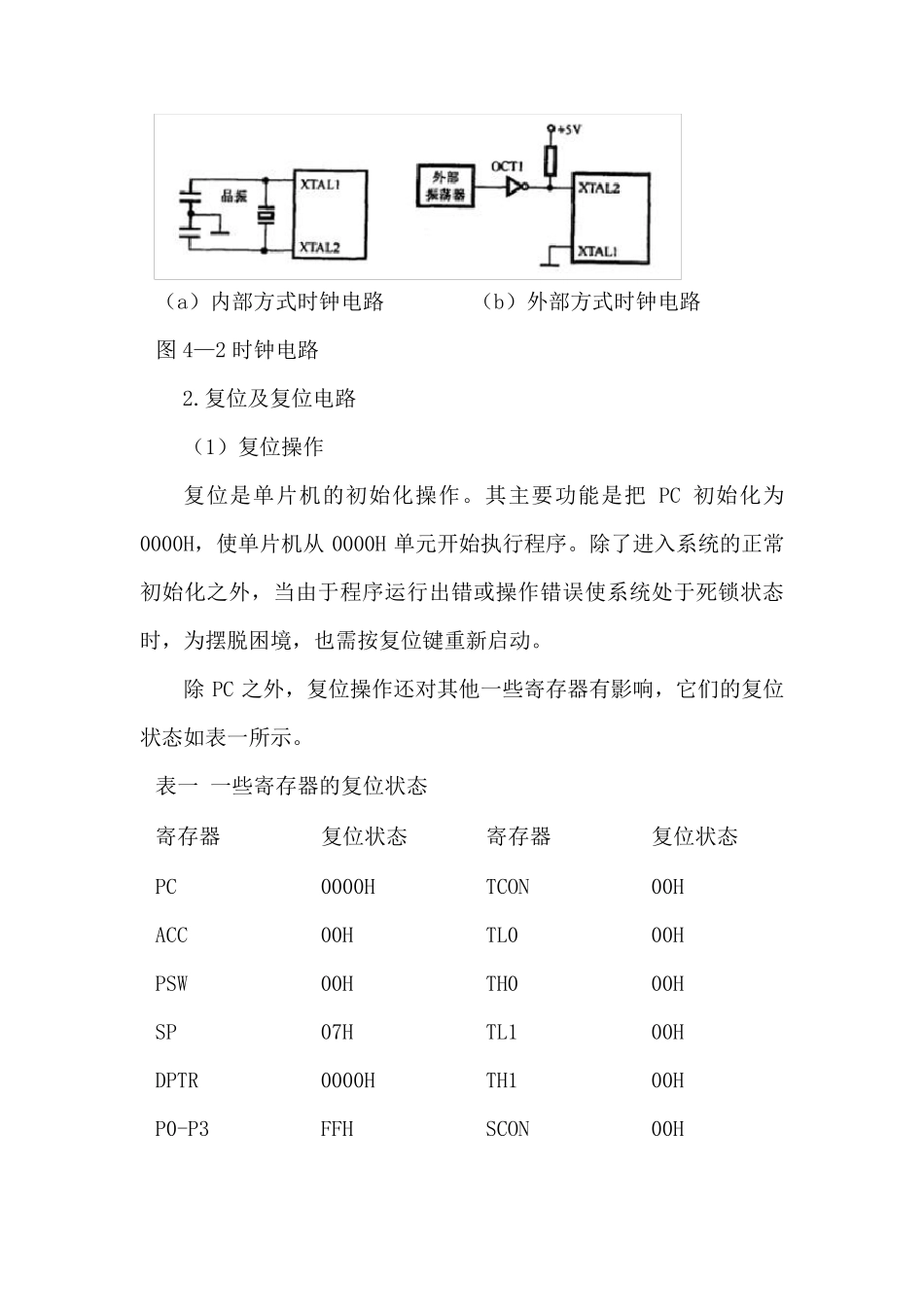

STC89C52 是一种带8K 字节闪烁可编程可檫除只读存储器(FPEROM-Flash Programable and Erasable Read Only Memory )的低电压,高性能COMOS8 的微处理器,俗称单片机。该器件采用ATMEL搞密度非易失存储器制造技术制造,与工业标准的MCS-51 指令集和输出管脚相兼容。 单片机总控制电路如下图4—1: 图4—1 单片机总控制电路 1.时钟电路 STC89C52 内部有一个用于构成振荡器的高增益反相放大器,引脚RXD 和TXD 分别是此放大器的输入端和输出端。时钟可以由内部方式产生或外部方式产生。内部方式的时钟电路如图4—2(a) 所示,在 RXD 和TXD 引脚上外接定时元件,内部振荡器就产生自激振荡。定时元件通常采用石英晶体和电容组成的并联谐振回路。晶体振荡频率可以在 1.2~12MHz 之间选择,电容值在 5~30pF 之间选择,电容值的大小可对频率起微调的作用。 外部方式的时钟电路如图4—2(b)所示,RXD 接地,TXD 接外部振荡器。对外部振荡信号无特殊要求,只要求保证脉冲宽度,一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频,产生一个两相时钟P1 和P2,供单片机使用。 示,RXD 接地,TXD 接外部振荡器。对外部振荡信号无特殊要求,只要求保证脉冲宽度,一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频,产生一个两相时钟P1 和P2,供单片机使用。 RXD 接地,TXD 接外部振荡器。对外部振荡信号无特殊要求,只要求保证脉冲宽度,一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频,产生一个两相时钟P1 和P2,供单片机使用。 (a)内部方式时钟电路 (b)外部方式时钟电路 图4—2 时钟电路 2.复位及复位电路 (1)复位操作 复位是单片机的初始化操作。其主要功能是把 PC 初始化为0000H,使单片机从 0000H 单元开始执行程序。除了进入系统的正常初始化之外,当由于程序运行出错或操作错误使系统处于死锁状态时,为摆脱困境,也需按复位键重新启动。 除 PC 之外,复位操作还对其他一些寄存器有影响,它们的复位状态如表一所示。 表一 一些寄存器的复位状态 寄存器 复位状态 寄存器 复位状态 PC 0000H TCON 00H ACC 00H TL0 00H PSW 00H TH0 00H SP 07H TL1 00H DPTR 0000H TH1 00H P0-P3 FFH SCON 00H IP XX000000B SBUF 不定 IE 0X000000B PCON 0XXX0000B TMOD 00H (2)复位信号及其产生 R...
