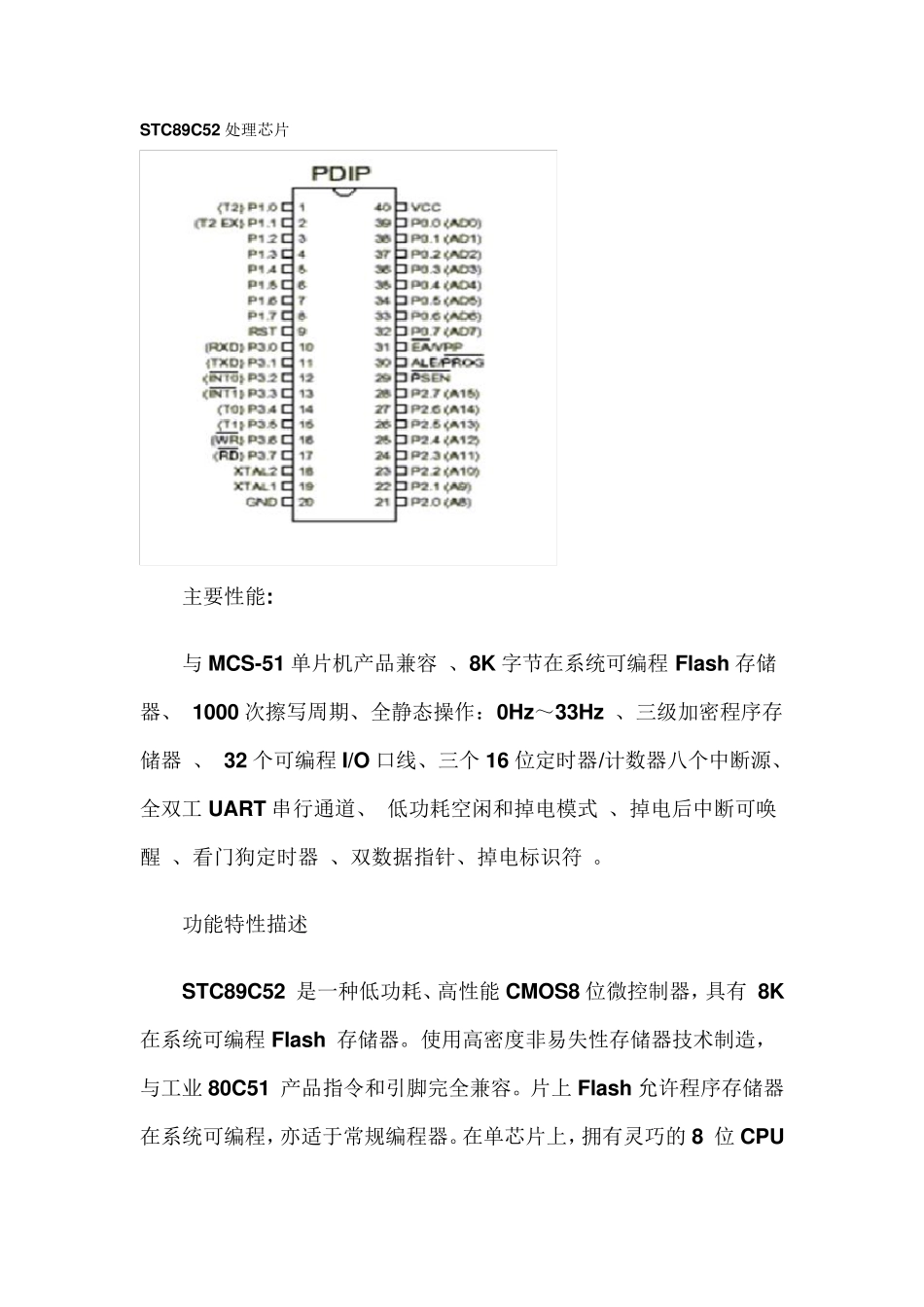

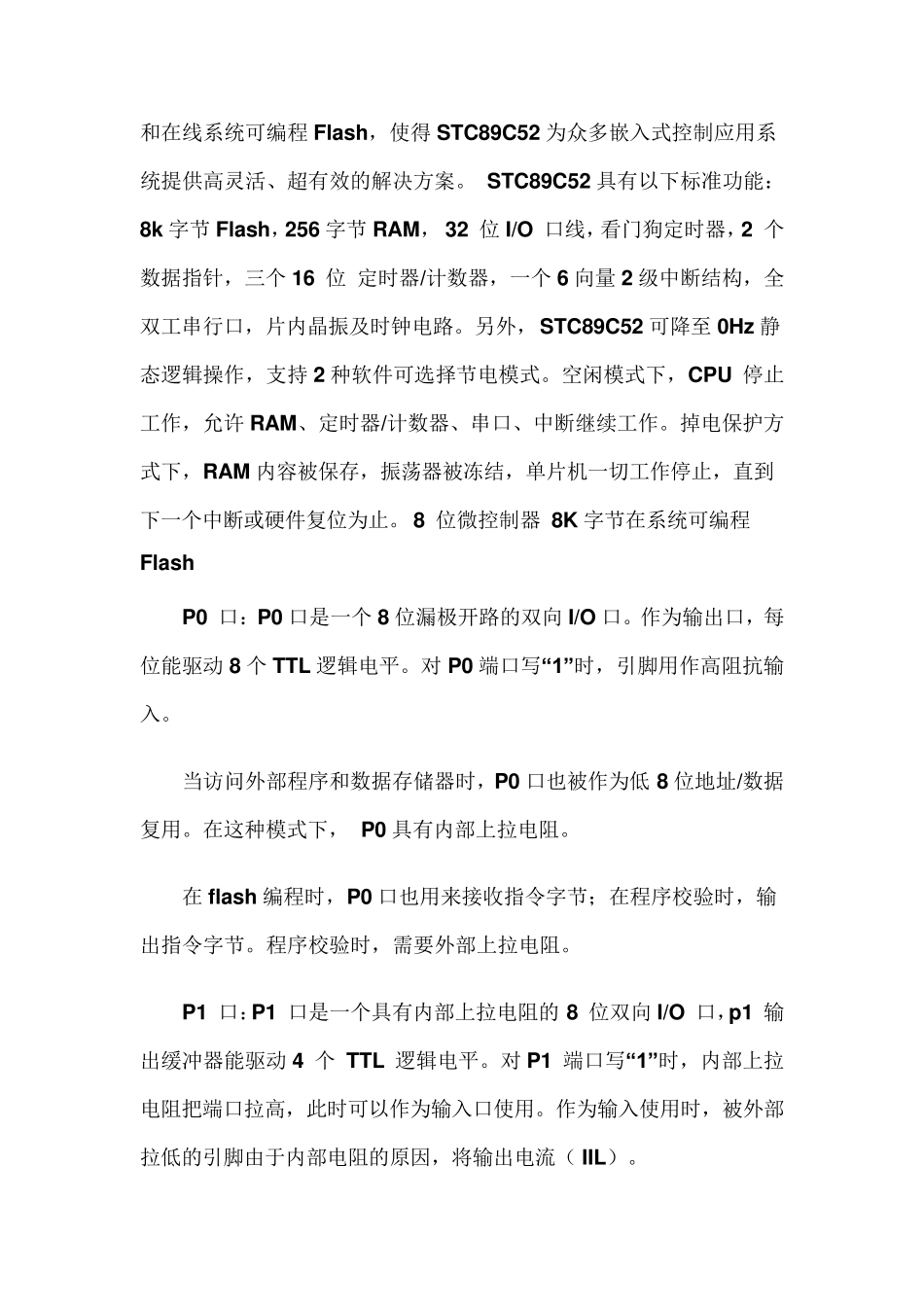

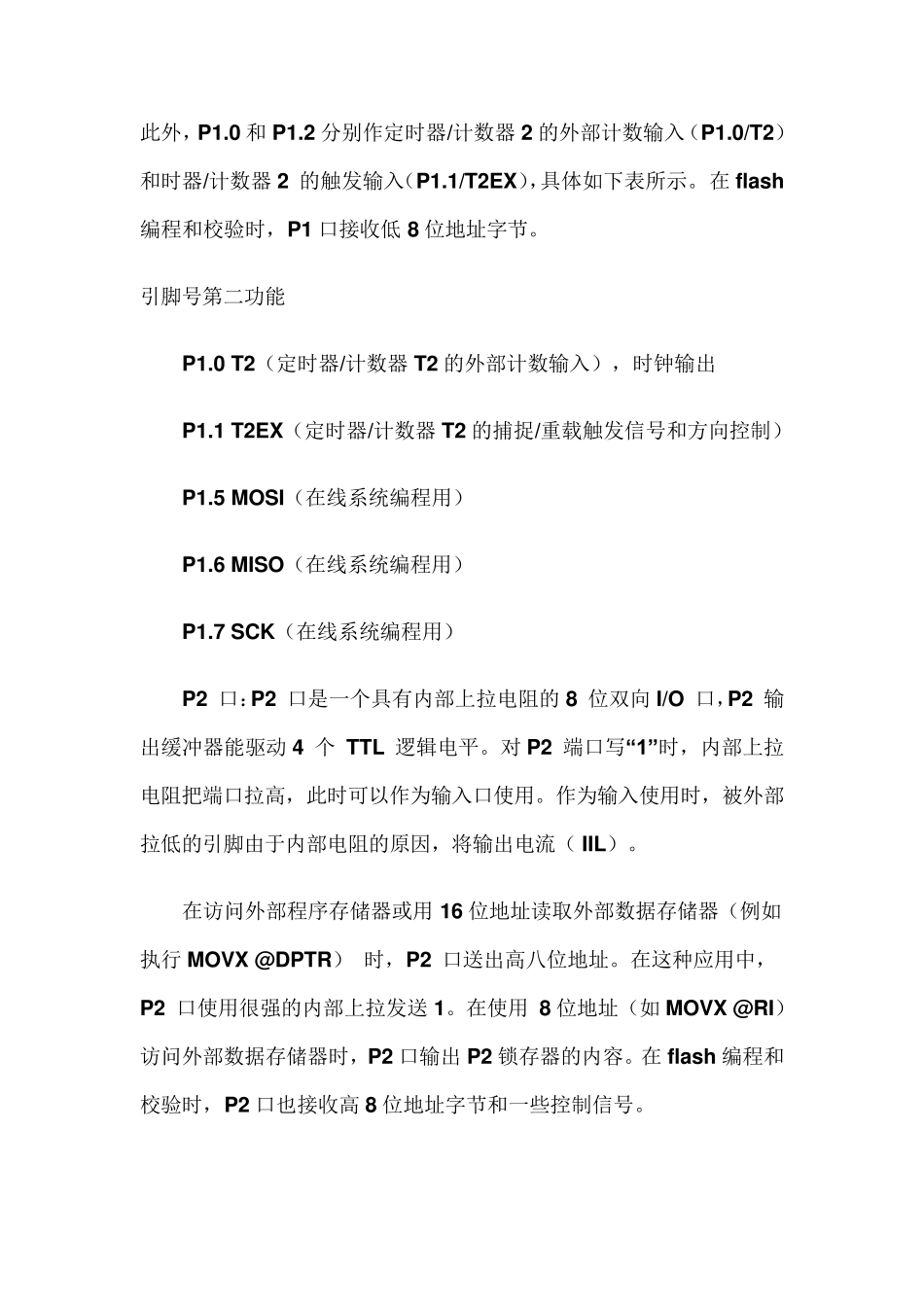

STC89C52 处理芯片 主要性能: 与MCS-51 单片机产品兼容 、8K 字节在系统可编程 Flash 存储器、 1000 次擦写周期、全静态操作：0Hz～33Hz 、三级加密程序存储器 、 32 个可编程 I/O 口线、三个 16 位定时器/计数器八个中断源、全双工 UART 串行通道、 低功耗空闲和掉电模式 、掉电后中断可唤醒 、看门狗定时器 、双数据指针、掉电标识符 。 功能特性描述 STC89C52 是一种低功耗、高性能CMOS8 位微控制器，具有 8K 在系统可编程 Flash 存储器。使用高密度非易失性存储器技术制造，与工业 80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在线系统可编程Flash，使得STC89C52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。 STC89C52 具有以下标准功能： 8k 字节 Flash，256 字节 RAM， 32 位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位 定时器/计数器，一个 6 向量 2 级中断结构，全双工串行口，片内晶振及时钟电路。另外，STC89C52 可降至 0Hz 静态逻辑操作，支持 2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。 8 位微控制器 8K 字节在系统可编程 Flash P0 口：P0 口是一个 8 位漏极开路的双向 I/O 口。作为输出口，每位能驱动8 个 TTL 逻辑电平。对P0 端口写“1”时，引脚用作高阻抗输入。 当访问外部程序和数据存储器时，P0 口也被作为低8 位地址/数据复用。在这种模式下， P0 具有内部上拉电阻。 在flash 编程时，P0 口也用来接收指令字节；在程序校 验 时，输出指令字节。程序校 验 时，需 要 外部上拉电阻。 P1 口：P1 口是一个具有内部上拉电阻的 8 位双向 I/O 口，p1 输出缓 冲 器能驱动4 个 TTL 逻辑电平。对P1 端口写“1”时，内部上拉电阻把 端口拉高，此 时可以作为输入口使用。作为输入使用时，被外部拉低的引脚由 于 内部电阻的原 因 ，将 输出电流 （ IIL） 。 此外，P1.0 和P1.2 分别作定时器/计数器2 的外部计数输入（P1.0/T2）和时器/计数器2 的触发输入（P1.1/T2EX），具体如下表所示。 在 flas h编程和校验时，P1 口接收低 8 ...
