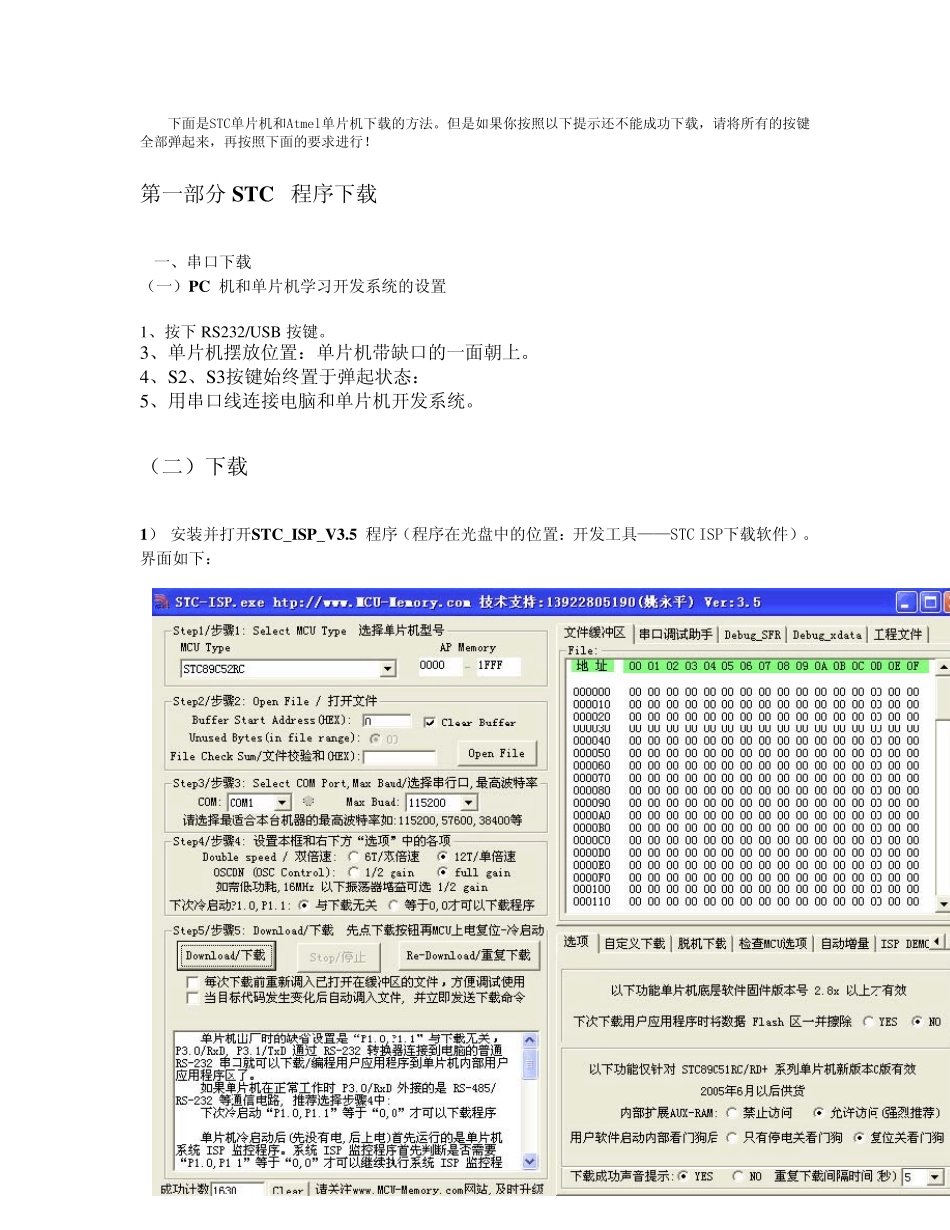

stc单片机与Atmel单片机下载方法介绍_第1页
1/10

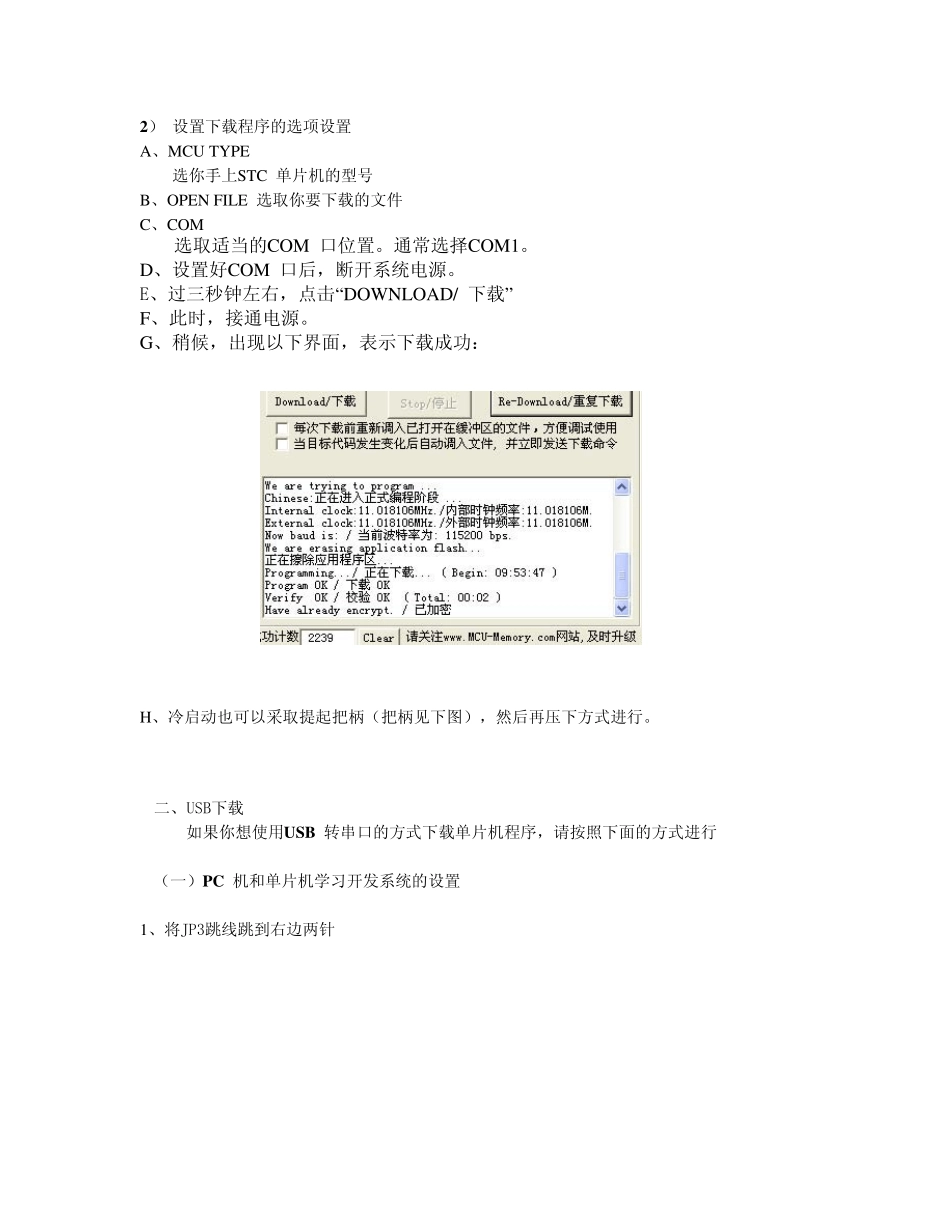

stc单片机与Atmel单片机下载方法介绍_第2页
2/10
stc单片机与Atmel单片机下载方法介绍_第3页
3/10
下面是STC单片机和Atmel单片机下载的方法。但是如果你按照以下提示还不能成功下载,请将所有的按键全部弹起来,再按照下面的要求进行! 第一部分 STC 程序下载 一、串口下载 (一)PC 机和单片机学习开发系统的设置 1、按下RS232/U SB 按键。 3、单片机摆放位置:单片机带缺口的一面朝上。 4、S2、S3按键始终置于弹起状态: 5、用串口线连接电脑和单片机开发系统。 (二)下载 1) 安装并打开STC_ISP_V3.5 程序(程序在光盘中的位置:开发工具——STC ISP下载软件)。界面如下: 2) 设置下载程序的选项设置 A、MCU TYPE 选你手上STC 单片机的型号 B、OPEN FILE 选取你要下载的文件 C、COM 选取适当的COM 口位置。通常选择COM1。 D、设置好COM 口后,断开系统电源。 E、过三秒钟左右,点击“DOWNLOAD/ 下载” F、此时,接通电源。 G、稍候,出现以下界面,表示下载成功: H、冷启动也可以采取提起把柄(把柄见下图),然后再压下方式进行。 二、USB下载 如果你想使用U SB 转串口的方式下载单片机程序,请按照下面的方式进行 (一)PC 机和单片机学习开发系统的设置 1、将JP3跳线跳到右边两针 2、安装USB 转串口的驱动程序。程序位置:光盘:/本机驱动/USB 转串口驱动/PL-2303HX 新版驱动/PL-2303 Driver Installer.exe 3、将下图USB 与串口切换键弹起 4、单片机摆放位置:单片机带缺口的一面朝上。 5、ATMEL 芯片下载/运行切换按键始终置于弹起状态: 6、用USB 连接电脑和单片机开发系统。 7、开启单片机开发系统电源开关。 (二)下载 1) 打开STC_ISP_V3.5 程序。界面如下: 2) 设置下载程序的选项设置 A、MCU TYPE 选你手上STC 单片机的型号 B、OPEN FILE 选取你要下载的文件 C、COM 选取适当的COM 口位置。 如果你不知道COM 口的位置,你自己先检查一下。检查方法: a)右键点击桌面“我的电脑”,然后点击属性 b)点击“硬件” c)点击“设备管理器” d)点击“端口” 点击“端口”后,如果出现以下的字样,就表明单片机开发系统与PC 的USB 串口连接成功。COM 口是4。COM 口可能各有不同,请你记住你自己的PC 上COM 位置。 e) 如果出现以下的现象,请将usb 线拔出,重新连接试试。如果还不行,你可以试试连接PC 上其他usb 口。一般都会解决。 f)计算机没能够识别usb 转串口怎么办? 如果“端口”如图所示,没有出现USB 转串口的提示,则...
