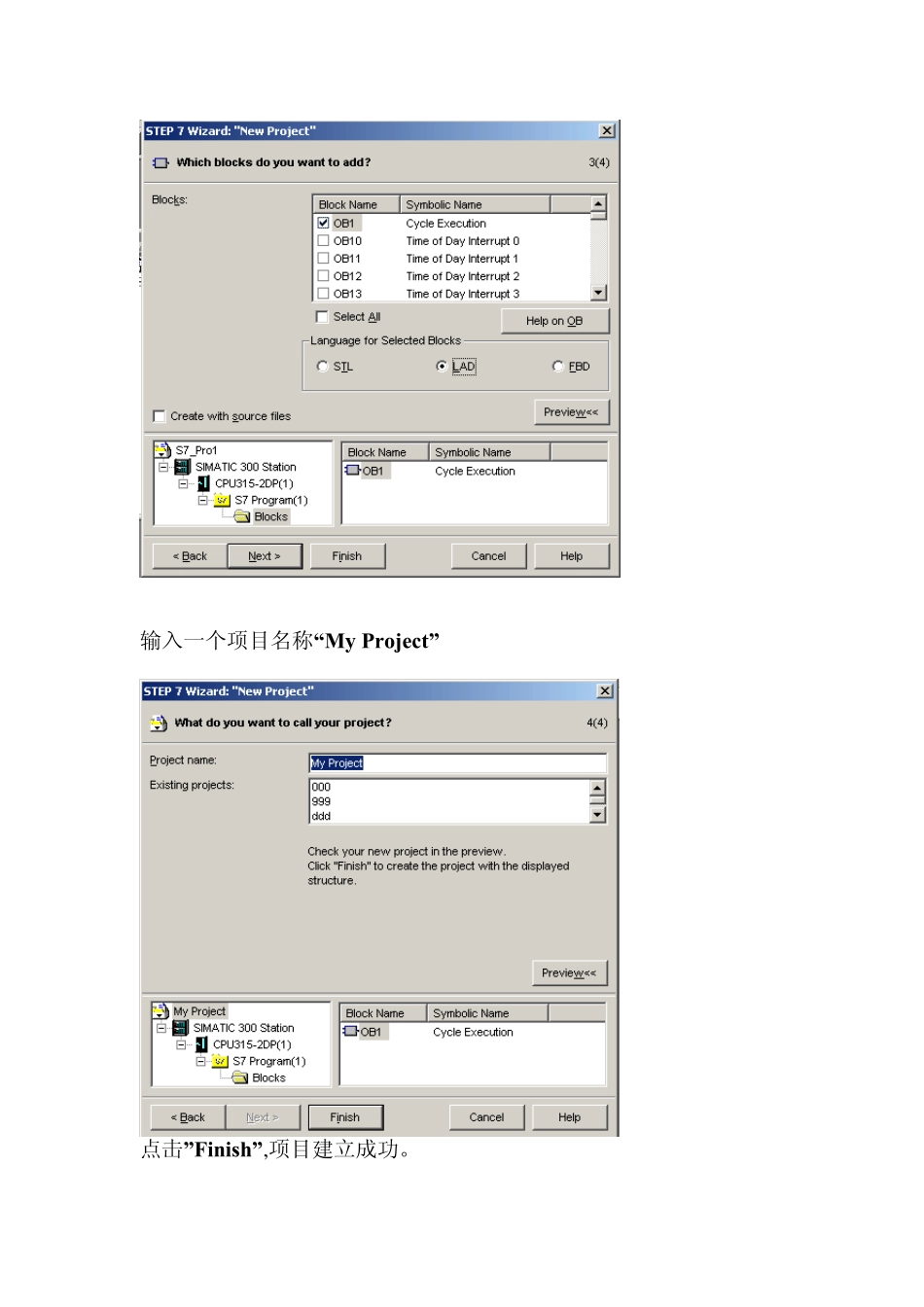

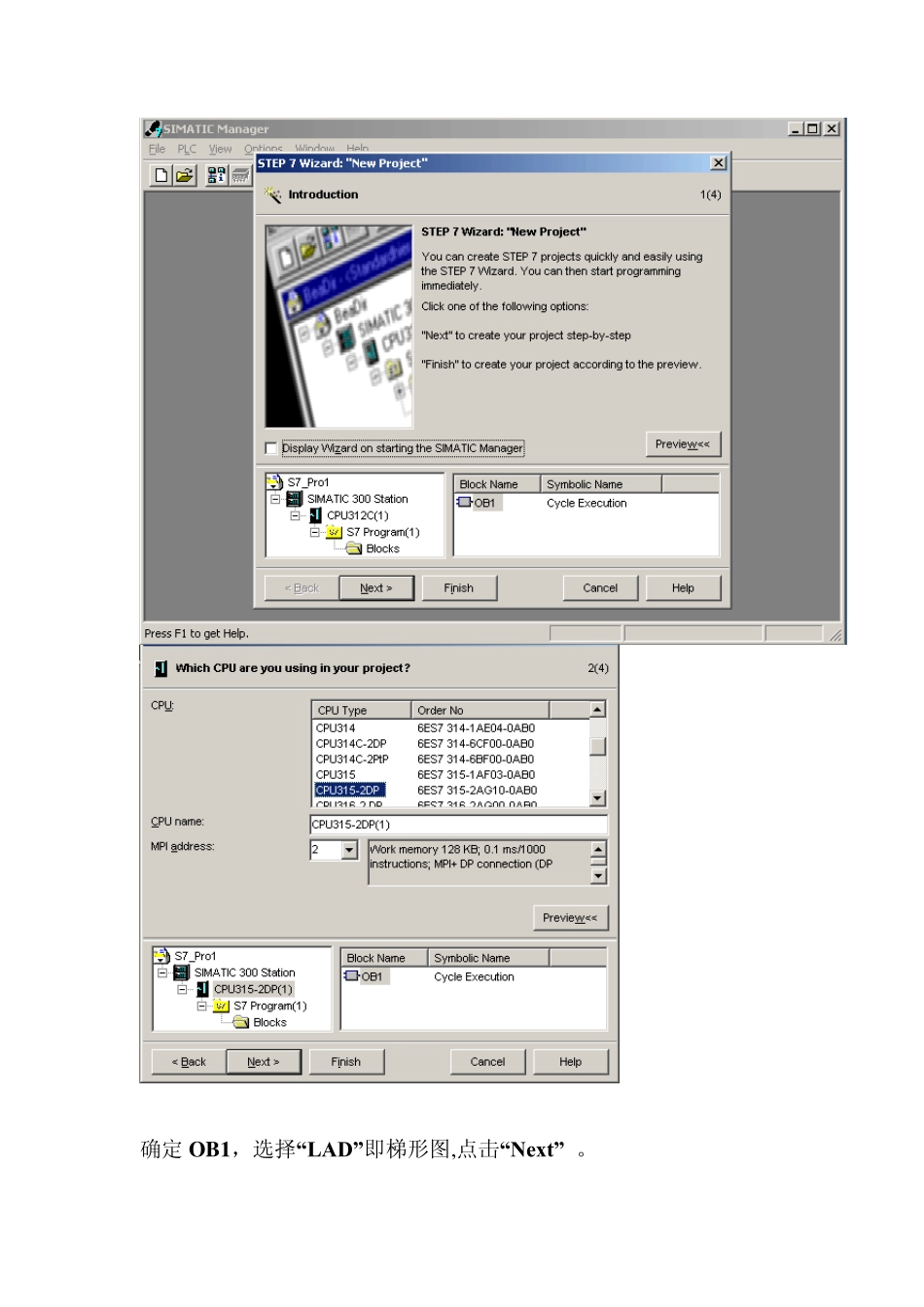

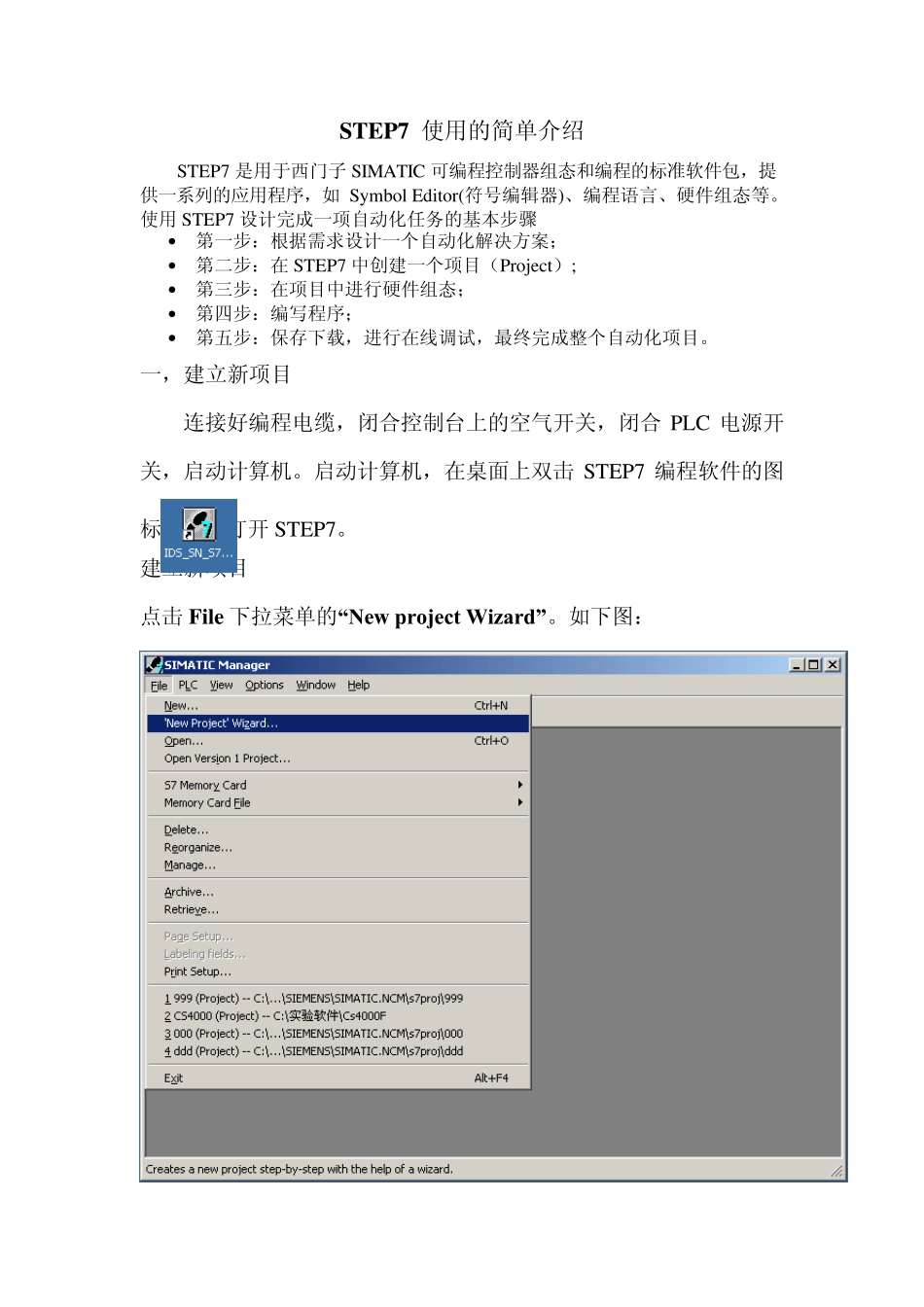

STEP7 使用的简单介绍 STEP7 是用于西门子SIMATIC 可编程控制器组态和编程的标准软件包，提供一系列的应用程序，如Sy mbol Editor(符号编辑器)、编程语言、硬件组态等。 使用STEP7 设计完成一项自动化任务的基本步骤 • 第一步：根据需求设计一个自动化解决方案； • 第二步：在 STEP7 中创建一个项目（Project）; • 第三步：在项目中进行硬件组态； • 第四步：编写程序； • 第五步：保存下载，进行在线调试，最终完成整个自动化项目。 一，建立新项目 连接好编程电缆，闭合控制台上的空气开关，闭合 PLC 电源开关，启动计算机。启动计算机，在桌面上双击 STEP7 编程软件的图标，打开 STEP7。 建立新项目 点击 File 下拉菜单的“New project Wizard”。如下图： 点击”Next” 选择与实验台相对应的CPU 类型即”CPU315-2DP”，点击”Next”. 确定OB1，选择“LAD”即梯形图,点击“Next” 。 输入一个项目名称“My Project” 点击”Finish”,项目建立成功。 双击“OB1”，可在右侧进行编程。 二,硬件组态 在“SIMATIC 300 Station”下双击“Hardware” 弹出“HW Co n fig”窗口，由四部分组成 • 左上方视图显示了当前PLC 站中的机架UR，用一个可移动可拉伸的表格代表机架，表中的每一行代表机器中的一个插槽。 • 左下方视图显示了机架中插入模块的详细信息，包括订货号、版本、地址分配等，可以在这里修改网络地址和 IO 地址。 • 右上方显示的是硬件目录，可以选择相应的硬件模块插入机架。 • 右下方显示的是硬件目录中选中模块的信息。包括模块的功能、接口特性和对特殊功能的支持． 注意：组态上的硬件必须与PLC 导轨上的ＰＬＣ元器件订货号相符合（订货号标识在元器件的下方）。 ＵＲ框中的插槽１模拟显示电源，插槽２模拟显示了实际安装导轨上的ＣＰＵ模块，插槽３是扩展模块（没有扩展模块为空），插槽４及以后是数字量或模拟量模块． 1号插 槽 填 加 电 源 模 块 。 在硬件目 录 下， 依 次 选 择 “SIMATIC 300” — “PS-300” — “PS 307 5A” 。（电源模块也可以不填加） 2 号插槽填加 CPU 模块。在建立项目时，我们已经选择了 CPU 的类型，所以它已经被直接填加进去了。 3 号插槽填加扩展模块。在没有扩展模块时，该位置空白不填。 4 号插 槽 填 加 模 拟 量 输 入 模 块 。 在硬件目 录 下， 依 次 选 择...
