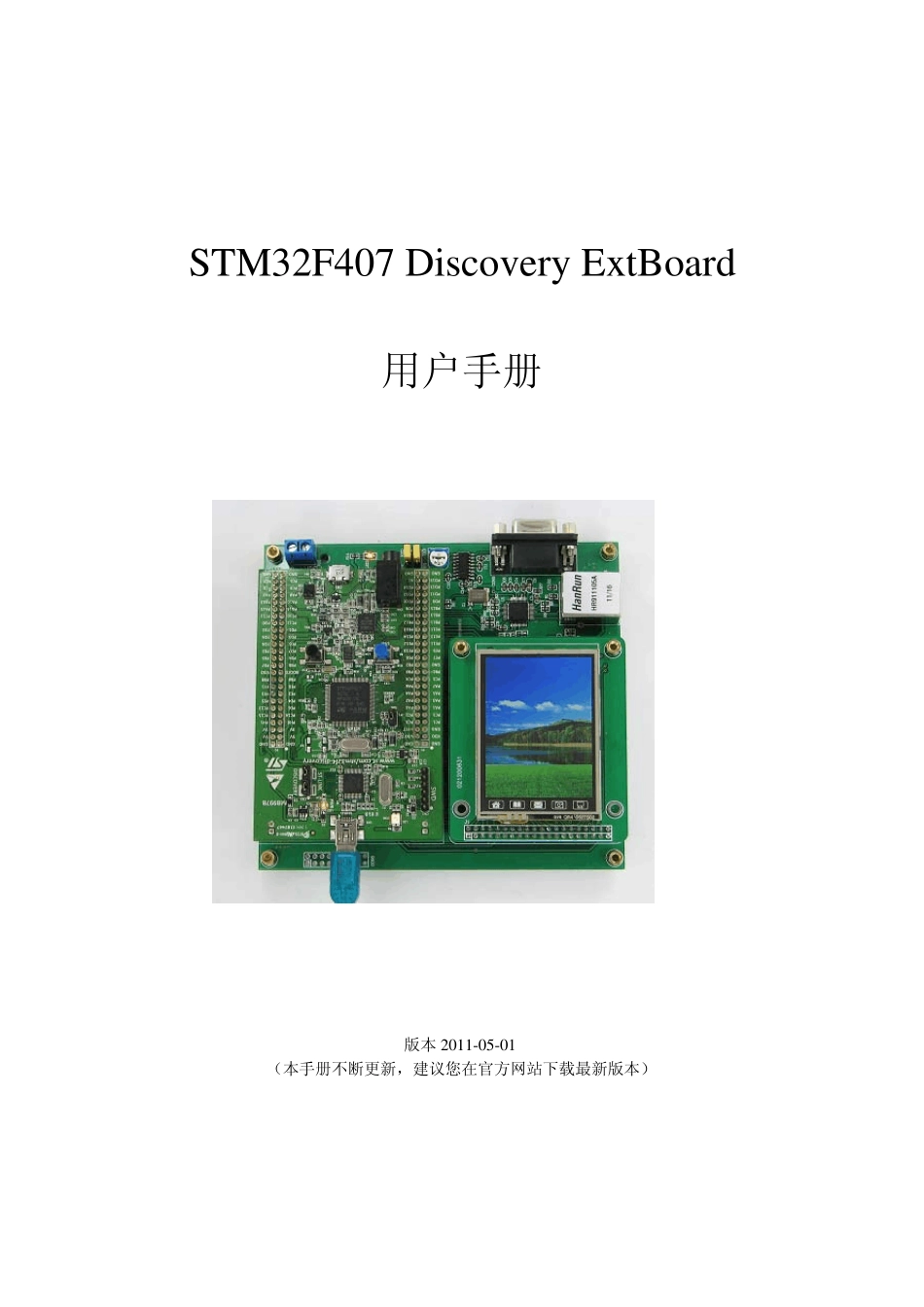

STM32F407 Discov ery Ex tBoard 用户手册 版本 2011-05-01 （本手册不断更新，建议您在官方网站下载最新版本） 版权声明 本手册版权归属天津淘淘科技电子有限公司(以下简称“淘淘科技”)所有, 并保留一切权力。非经淘淘科技同意(书面形式),任何单位及个人不得擅自摘录本手册部分或全部,违者我们将追究其法律责任。 敬告: 在售开发板的手册会经常更新,请在 http://www.taotaotech.cn 网站查看最近更新,并下载最新手册,恕不再另行通知。 更新说明 日期 说明 2012-05-01 本手册第一次发布 目录 1.1 STM32F407 Discov ery Ex tBoard 开发板简介 STM32F407 Discovery ExtBoard （下简称“本开发板”）是一款十分精致的低价高品质一体化 STM32F407 Discovery CortexM4 扩展开发板,由天津淘淘科技设计、生产和发行销售。它采用 STM32F407 Discovery 作为核心板（下简称“核心板”）,在设计上最大限度的贴近STM 公司的开发板“精细”的风格,而且布局更加合理,接口更加丰富,十分适用于开发 MID 、汽车电子、工业控制、导航系统、媒体播放等终端设备;也可适用于 高校教学、嵌入式培训、个人研究学习和 DIY 等。 具体而言,本开发板除了保留原有核心板的 重力感应、三轴加速度传感器、miniUSB（A-B 两种接口）、3.5mm 音频输出口、100PIN GPIO、LED、用户按键以外，本开发板还扩展了 LCD 、4 线电阻触摸屏接口、100M 标准网络接口、DB9 串口、CAN 总线接口、SD卡接口、数字 Camera 接口，并为用户提供了 AD 可调电阻等。所有这些,都极大地方便了开发者的评估和使用,再加上我们按照本开发板尺寸专门定制的 LCD 模块,真正做到充分发挥 STM 官方原装开发板的强大功能。 我们还充分地发挥了 原装开发板在线调试的ST-Link/v2，您不必再额外购买 JTAG 仿真器等调试设备，仅需要一根 usb 线就可以在 尽情发挥CortexM4 的特性。这一切,简直太酷了!我们用官方的！ 用户可以到我们网站浏览最新通知及下载更新最新的手册和系统网址:http://www.taotaotech.cn 1.1.1 STM32F407 Discov ery Ex tBoard 开发板外观 1.1.2 STM32F407 Discov ery Ex tBoard开发板硬件资源特性 STM32F407 ST-Link Debug 支持在线调试，无须 Jtag，仅需一根 usb 线 运动传感器，LIS302DL 是一个超小的低功耗的3 轴线性加速器。它包含一个感应元件和一个 IC 接口,能通过 I2C/SPI 串行接口来...
