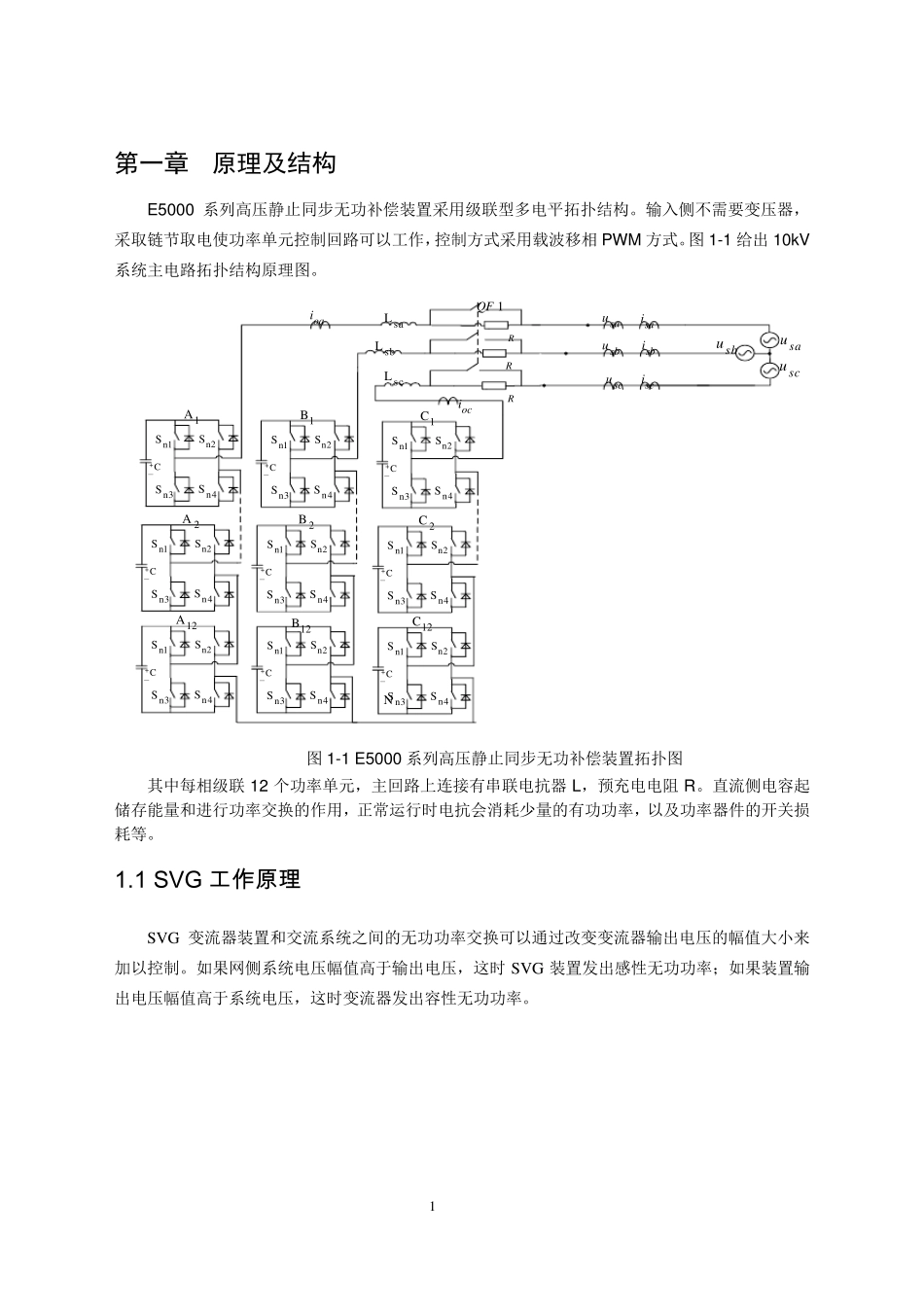

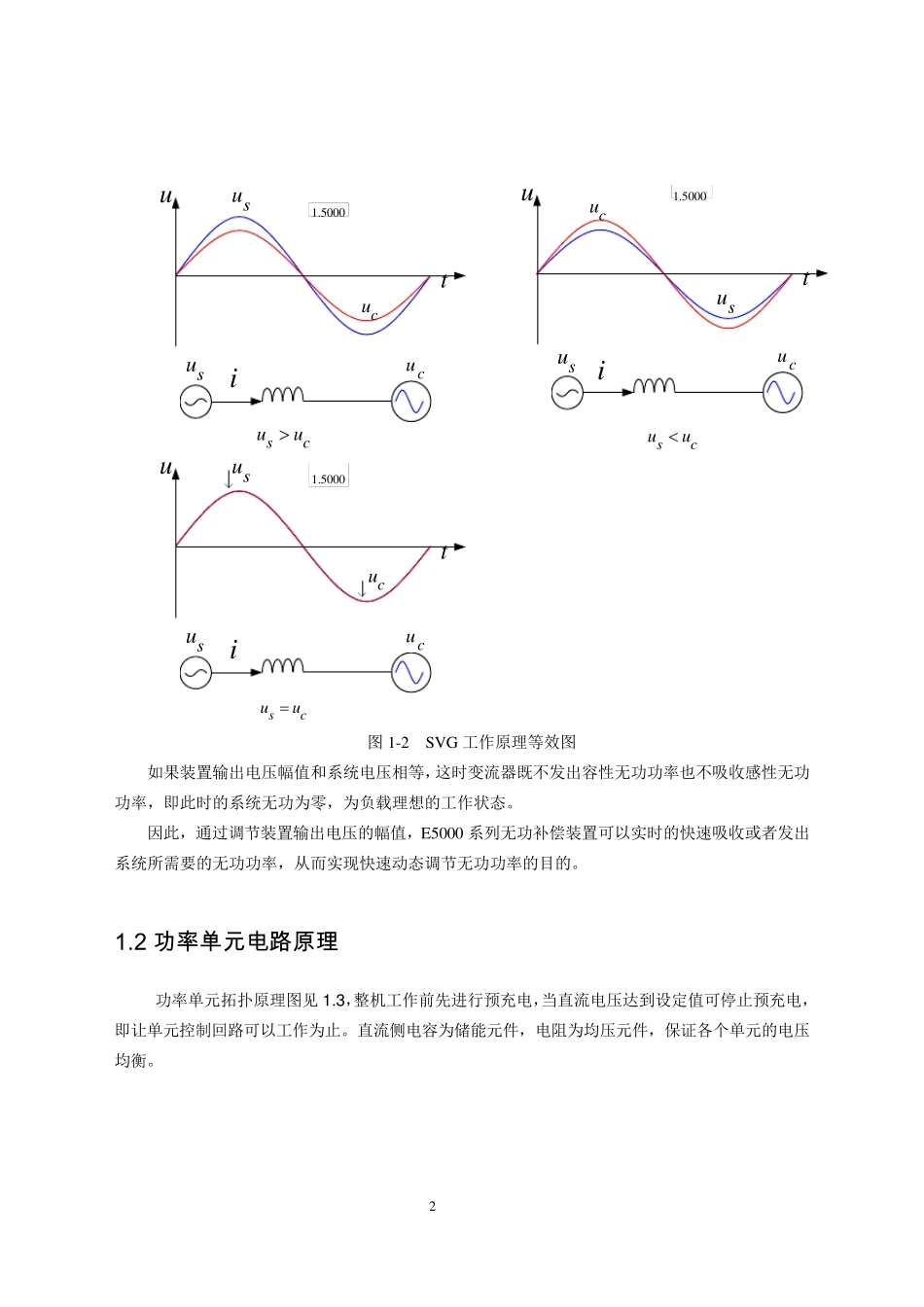

1 第一章 原理及结构 E5000 系列高压静止同步无功补偿装置采用级联型多电平拓扑结构。输入侧不需要变压器，采取链节取电使功率单元控制回路可以工作，控制方式采用载波移相 PWM 方式。图 1-1 给出 10kV系统主电路拓扑结构原理图。 n1Sn2Sn3Sn4S1A+－NsausbuscusaLCsbLscLRRR1QFsausbuscusaisbiscioaiocin1Sn2Sn3Sn4S2A+－Cn1Sn2Sn3Sn4S12A+－Cn1Sn2Sn3Sn4S1B+－Cn1Sn2Sn3Sn4S2B+－Cn1Sn2Sn3Sn4S12B+－Cn1Sn2Sn3Sn4S1C+－Cn1Sn2Sn3Sn4S2C+－Cn1Sn2Sn3Sn4S12C+－C 图 1-1 E5000 系列高压静止同步无功补偿装置拓扑图 其中每相级联12 个功率单元，主回路上连接有串联电抗器 L，预充电电阻 R。直流侧电容起储存能量和进行功率交换的作用，正常运行时电抗会消耗少量的有功功率，以及功率器件的开关损耗等。 1.1 SVG 工 作原理 SVG 变流器装置和交流系统之间的无功功率交换可以通过改变变流器输出电压的幅值大小来加以控制。如果网侧系统电压幅值高于输出电压，这时 SVG 装置发出感性无功功率；如果装置输出电压幅值高于系统电压，这时变流器发出容性无功功率。 2 1.5000sucutu1.5000sucutusucuscuuscuuiisucu1.5000sucutusucuscuui 图1-2 SV G 工作原理等效图 如果装置输出电压幅值和系统电压相等，这时变流器既不发出容性无功功率也不吸收感性无功功率，即此时的系统无功为零，为负载理想的工作状态。 因此，通过调节装置输出电压的幅值，E5000 系列无功补偿装置可以实时的快速吸收或者发出系统所需要的无功功率，从而实现快速动态调节无功功率的目的。 1.2 功 率 单 元电路原理 功率单元拓扑原理图见 1 .3 ，整机工作前先进行预充电，当直流电压达到设定值可停止预充电，即让单元控制回路可以工作为止。直流侧电容为储能元件，电阻为均压元件，保证各个单元的电压均衡。 3 图1-3 功率单元原理图 功率单元通过光纤接收信号，其中两根传送通讯信息，另外两根传递PW M 信号。 1.3 SVG 一次系统图 如图1-4，1QF0、KM1 为高压开关，R 为预充电电阻。当调试运行时，1QF0 闭合，KM1 断开，预充电使功率单元控制部分可以正常工作。并网运行时,KM1 闭合,电阻短接。 当 SVG 出现故障或者停机检修时，把 1QF0 断开，使 SVG 从系统中脱离出来。 1QF0KM1RSV GL电网 图1-4 SVG 一次系统图 1.4 SVG 结构图 E5000 系列高压静止同步无功补偿装置的主体结构如图1-5 所示，主要包括：...
