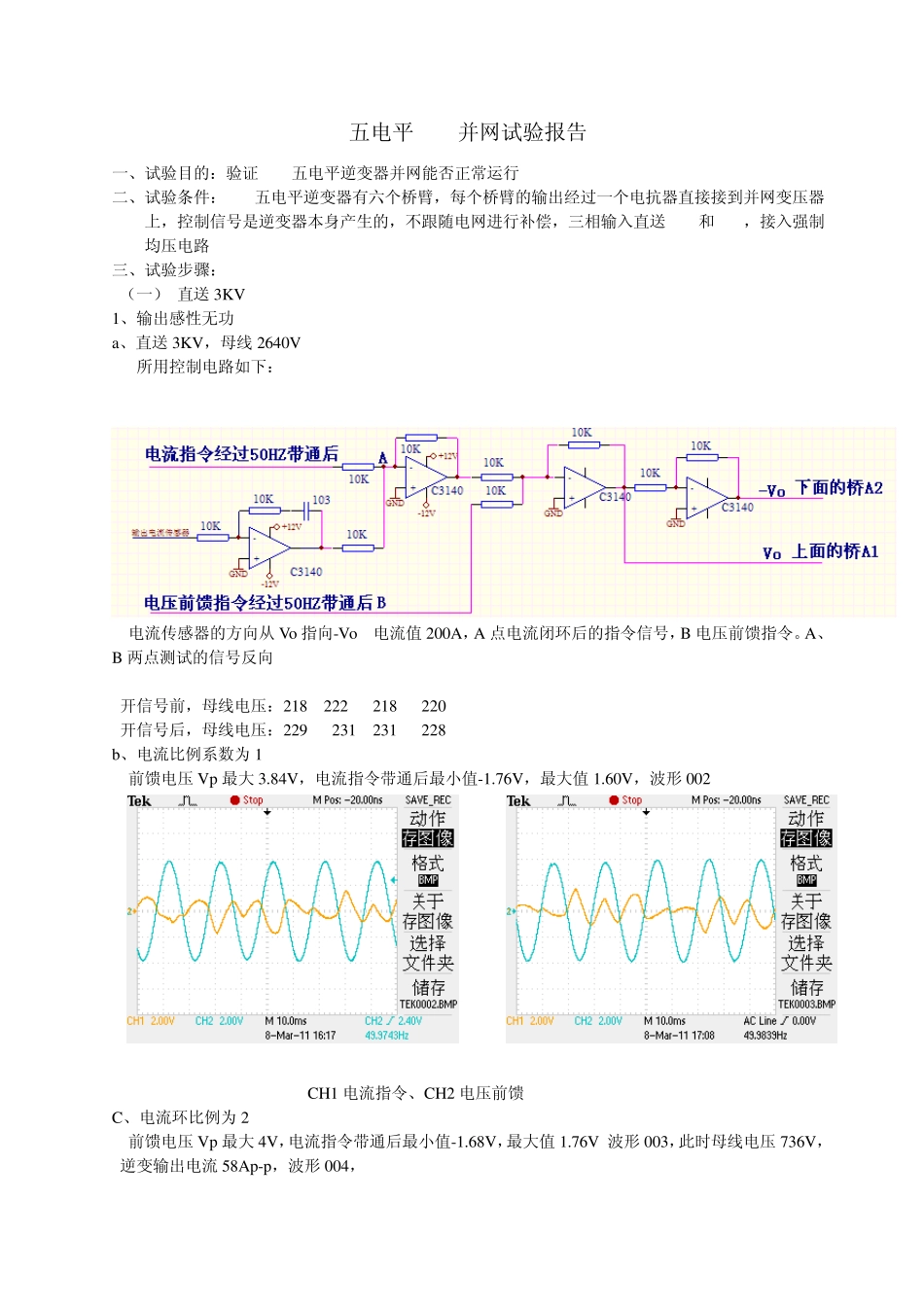

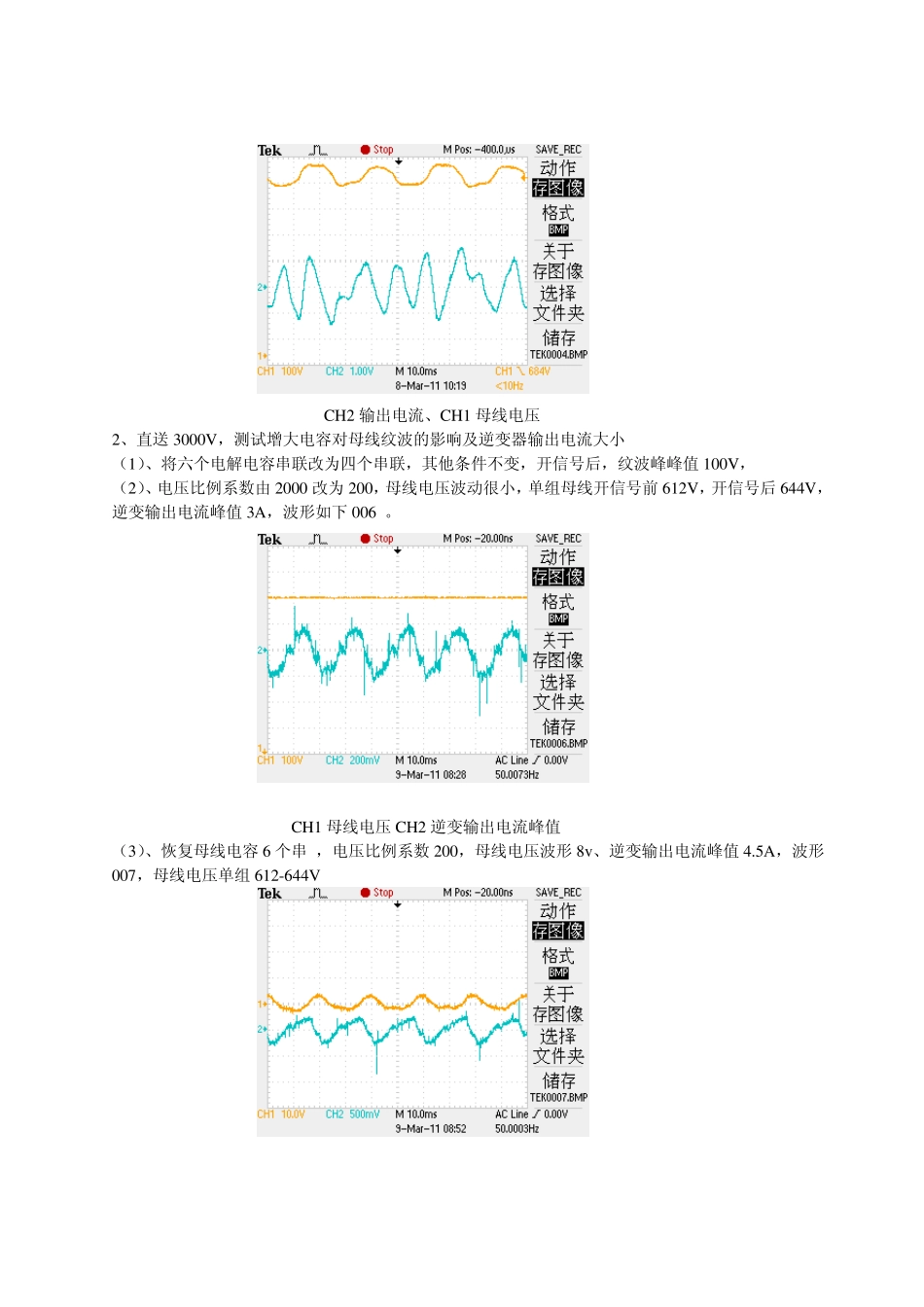

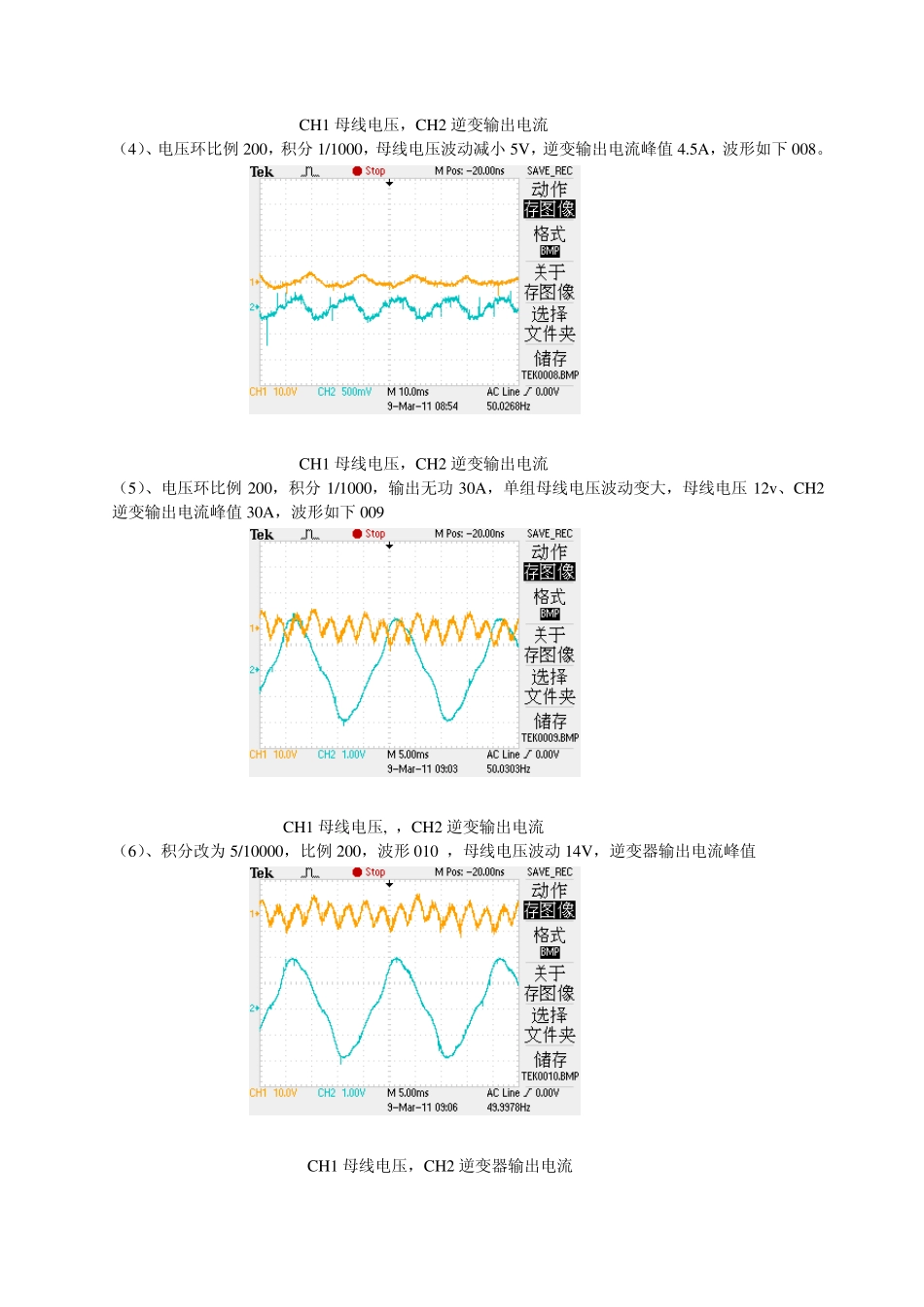

五电平SVG并网试验报告 一、试验目的：验证 SVG五电平逆变器并网能否正常运行 二、试验条件：SVG五电平逆变器有六个桥臂，每个桥臂的输出经过一个电抗器直接接到并网变压器上，控制信号是逆变器本身产生的，不跟随电网进行补偿，三相输入直送 3KV和 6KV，接入强制均压电路 三、试验步骤： （一） 直送 3KV 1、输出感性无功 a、直送 3KV，母线 2640V 所用控制电路如下： 电流传感器的方向从 Vo 指向-Vo 电流值 200A，A 点电流闭环后的指令信号，B 电压前馈指令。A、B 两点测试的信号反向 开信号前，母线电压：218 222 218 220 开信号后，母线电压：229 231 231 228 b、电流比例系数为 1 前馈电压 Vp 最大 3.84V，电流指令带通后最小值-1.76V，最大值 1.60V，波形 002 CH1 电流指令、CH2 电压前馈 C、电流环比例为 2 前馈电压 Vp 最大 4V，电流指令带通后最小值-1.68V，最大值 1.76V 波形 003，此时母线电压 736V，逆变输出电流 58Ap-p，波形 004， CH2 输出电流、CH1 母线电压 2、直送 3000V，测试增大电容对母线纹波的影响及逆变器输出电流大小 （1）、将六个电解电容串联改为四个串联，其他条件不变，开信号后，纹波峰峰值 100V， （2）、电压比例系数由 2000 改为 200，母线电压波动很小，单组母线开信号前 612V，开信号后 644V，逆变输出电流峰值 3A，波形如下 006 。 CH1 母线电压 CH2 逆变输出电流峰值 （3）、恢复母线电容 6 个串 ，电压比例系数 200，母线电压波形 8v、逆变输出电流峰值 4.5A，波形007，母线电压单组 612-644V CH1 母线电压，CH2 逆变输出电流 （4）、电压环比例 200，积分 1/1000，母线电压波动减小 5V，逆变输出电流峰值 4.5A，波形如下 008。 CH1 母线电压，CH2 逆变输出电流 （5）、电压环比例 200，积分 1/1000，输出无功 30A，单组母线电压波动变大，母线电压12v、CH2逆变输出电流峰值 30A，波形如下 009 CH1 母线电压, ，CH2 逆变输出电流 （6）、积分改为 5/10000，比例 200，波形 010 ，母线电压波动 14V，逆变器输出电流峰值 30A CH1 母线电压，CH2 逆变器输出电流 （7）、测试SVG输出电流谐波，出电流有效值25.39A 开信号单组电压显示由210V 升到230V，加无功电流30A，单个显示又升到240V 电流指令波形很好，逆变器输出电流谐波较大 （8）、测试母线波动、输出电流谐波及均压电流 逆...
