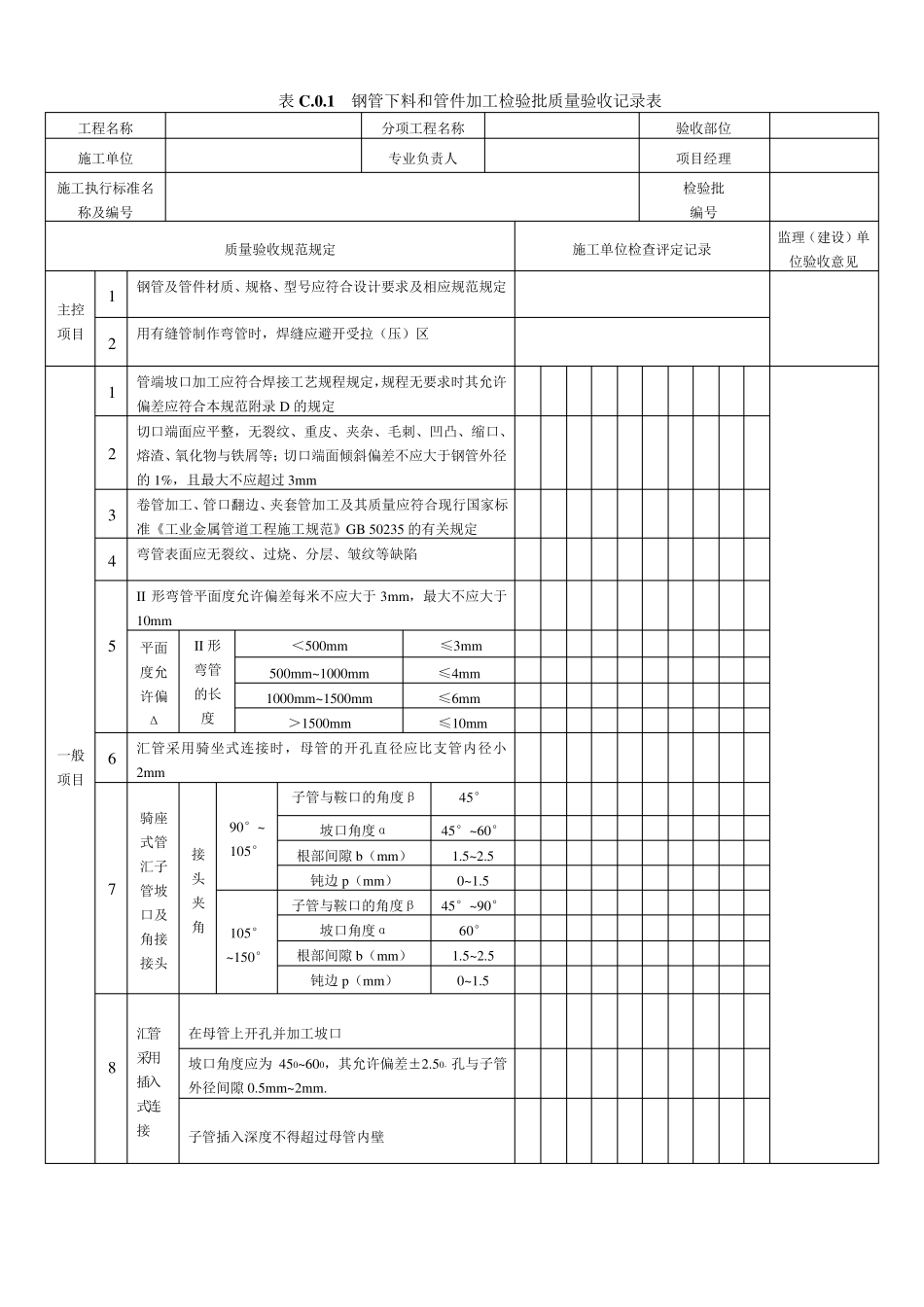

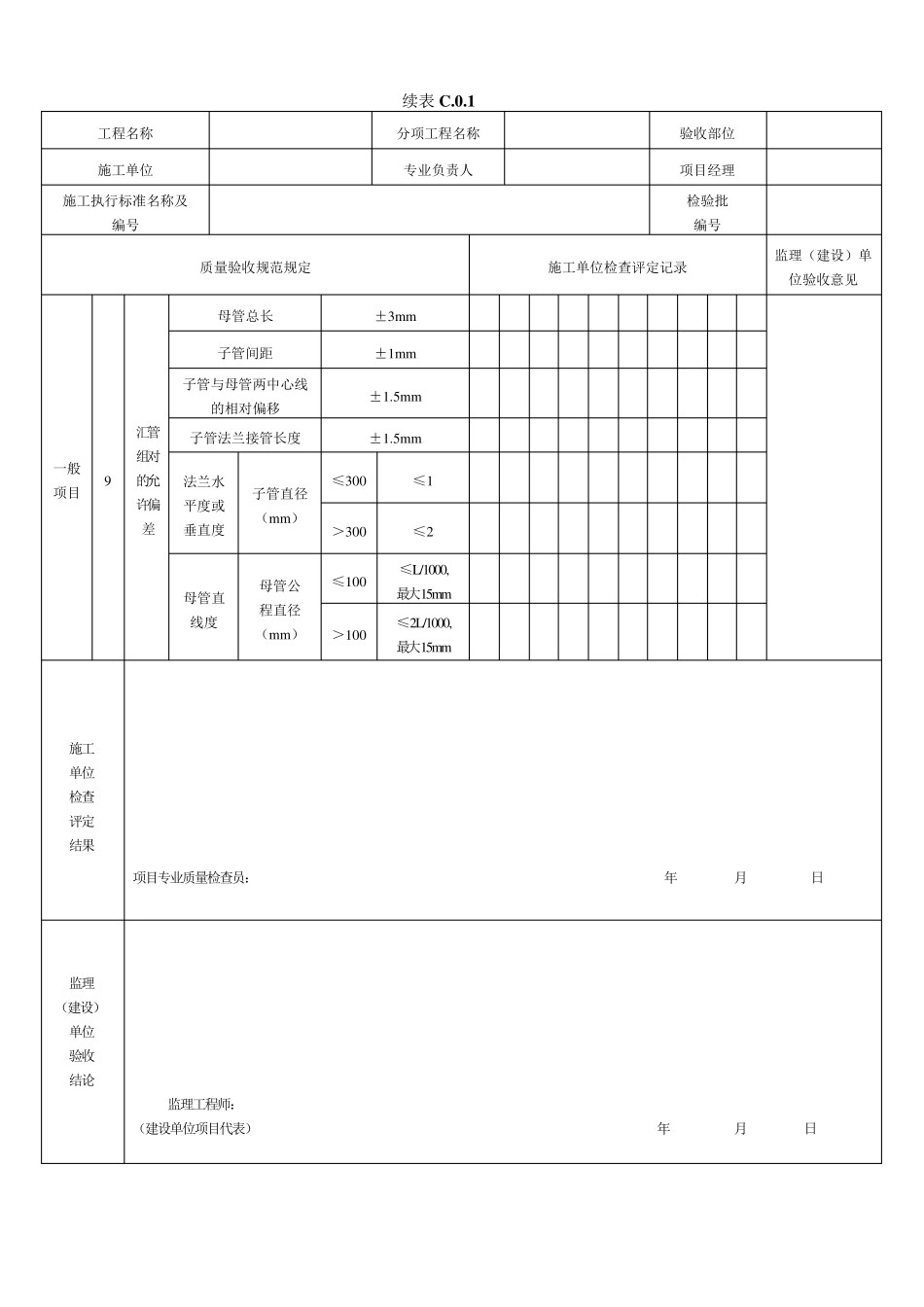

表 C .0.1 钢管下料和管件加工检验批质量验收记录表 工程名称 分项工程名称 验收部位 施工单位 专业负责人 项目经理 施工执行标准名称及编号 检验批 编号 质量验收规范规定 施工单位检查评定记录 监理（建设）单位验收意见 主控项目 1 钢管及管件材质、规格、型号应符合设计要求及相应规范规定 2 用有缝管制作弯管时，焊缝应避开受拉（压）区 一般项目 1 管端坡口加工应符合焊接工艺规程规定，规程无要求时其允许偏差应符合本规范附录 D 的规定 2 切口端面应平整，无裂纹、重皮、夹杂、毛刺、凹凸、缩口、熔渣、氧化物与铁屑等；切口端面倾斜偏差不应大于钢管外径的 1%，且最大不应超过3mm 3 卷管加工、管口翻边、夹套管加工及其质量应符合现行国家标准《工业金属管道工程施工规范》GB 50235 的有关规定 4 弯管表面应无裂纹、过烧、分层、皱纹等缺陷 5 II 形弯管平面度允许偏差每米不应大于 3mm，最大不应大于10mm 平面度允许偏Δ II 形 弯管的长度 ＜500mm ≤3mm 500mm~1000mm ≤4mm 1000mm~1500mm ≤6mm ＞1500mm ≤10mm 6 汇管采用骑坐式连接时，母管的开孔直径应比支管内径小2mm 7 骑座式管汇子管坡口及角接接头 接头夹角 90°~ 105° 子管与鞍口的角度β 45° 坡口角度α 45°~60° 根部间隙 b（mm） 1.5~2.5 钝边p（mm） 0~1.5 105°~150° 子管与鞍口的角度β 45°~90° 坡口角度α 60° 根部间隙 b（mm） 1.5~2.5 钝边p（mm） 0~1.5 8 汇管 采用 插入 式连 接 在母管上开孔并加工坡口 坡口角度应为 450~600，其允许偏差±2.50，孔与子管外径间隙 0.5mm~2mm. 子管插入深度不得超过母管内壁 续表C .0.1 工程名称 分项工程名称 验收部位 施工单位 专业负责人 项目经理 施工执行标准名称及 编号 检验批 编号 质量验收规范规定 施工单位检查评定记录 监理（建设）单位验收意见 一般项目 9 汇管组对的允许偏差 母管总长 ±3m m 子管间距 ±1m m 子管与母管两中心线的相对偏移 ±1.5m m 子管法兰接管长度 ±1.5m m 法兰水平度或垂直度 子管直径（m m ） ≤300 ≤1 ＞300 ≤2 母管直线度 母管公 程直径（m m ） ≤100 ≤ L/1000, 最大15mm ＞100 ≤ 2L/1000, 最大15mm 施工 单位 检查 评定 结果 项目专业质量检查员： 年 月 日 监理 （建设） 单位 验收 结论 监理工程师： （建设单...
