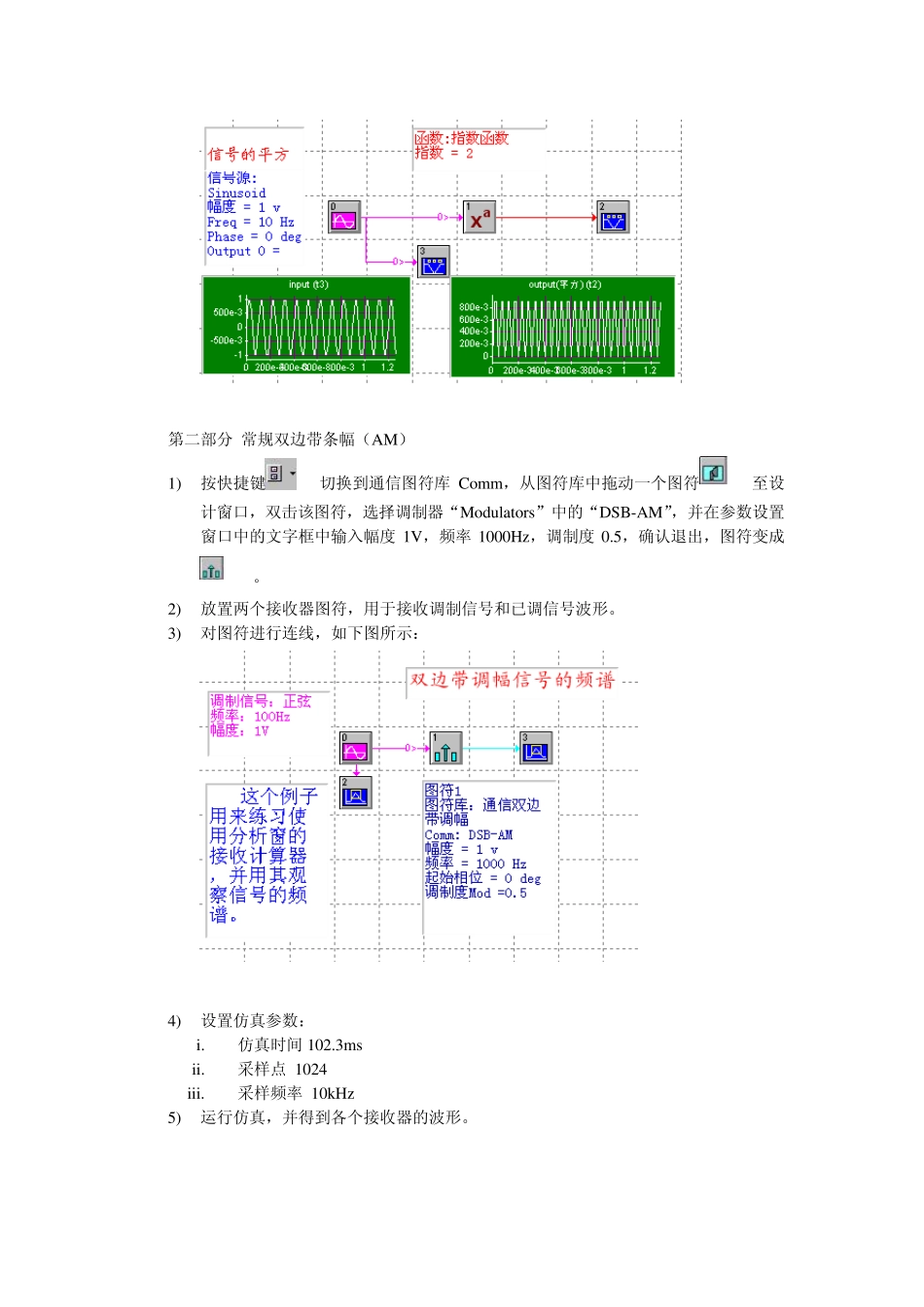

实验一 图符库的使用 一、 实验目的 1、 了解SystemVue 图符库的分类 2、 掌握SystemVue 各个功能库常用图符的功能及其使用方法 二、 实验内容 按照实例使用图符构建简单的通信系统，并了解每个图符的功能。 三、 基本原理 SystemVue 的图符库功能十分丰富，一共分为以下几个大类 1. 基本库 SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。 （信源库）： SystemView 为我们提供了16 种信号源，可以用它来产生任意信号 （算子库）功能强大的算子库多达31 种算子，可以满足您所有运算的要求 （函数库）32 种函数尽显函数库的强大库容！ （信号接收器库）12 种信号接收方式任你挑选，要做任何分析都难不倒它 2. 扩展功能库 扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。它允许通信、DSP、射频/模拟和逻辑应用。 （通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。 （ DSP 库） ： DSP 库能够在你将要运行DSP 芯片上仿真DSP 系统。该库支持大多DSP 芯片的算法模式。例如乘法器、加法器、除法器和反相器的图标代表真正的DSP 算法操作符。还包括高级处理工具：混合的Radix FFT、 FIR 和 IIR 滤波器以及块传输等。 （逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74 系列器件功能图标及用户自己的图标等。 （射频/模拟库）： 射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。 3. 扩展用户库 扩展的用户库包括有扩展通信库2、 IS95/CDMA、数字视频广播DVB等。 通信库2: 扩展的通信库2 主要对原来的通信库加了时分复用、OFDM调制解调 、 QAM 编码与调制解调、卷积码收缩编解码、GOLD 码以及各种衰落信道等功能。4.5 版中，通信库2 已被合并到基本通信库中。 IS95 库 :IS95 库为设计CDMA 和个人通信系统提供了一个快捷的工具。除了产生CDMA 所需的信号发生器模型、调制解调信号模型外，还设计了复合IS95 建议的CDMA 所有信道模型，可按两种速率工作。 四、 实验步骤 第一部分：计算信号的平方 1) 从基本图符库中选择信号源图符，选择正弦波信号，参数设定中设置幅度为1，频率为10Hz，相位为0。 2) 选择函数库，并选择Algebr...
