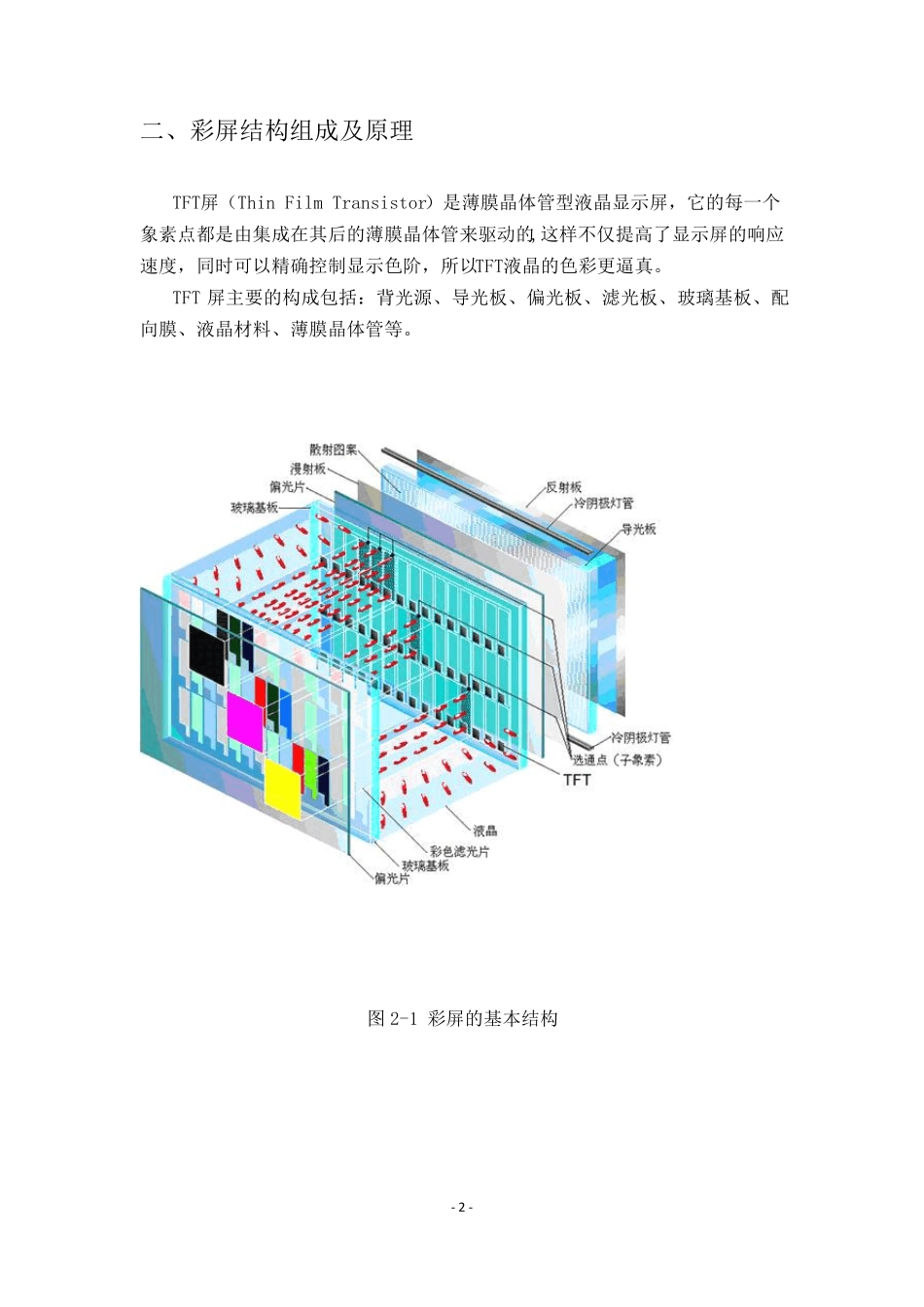

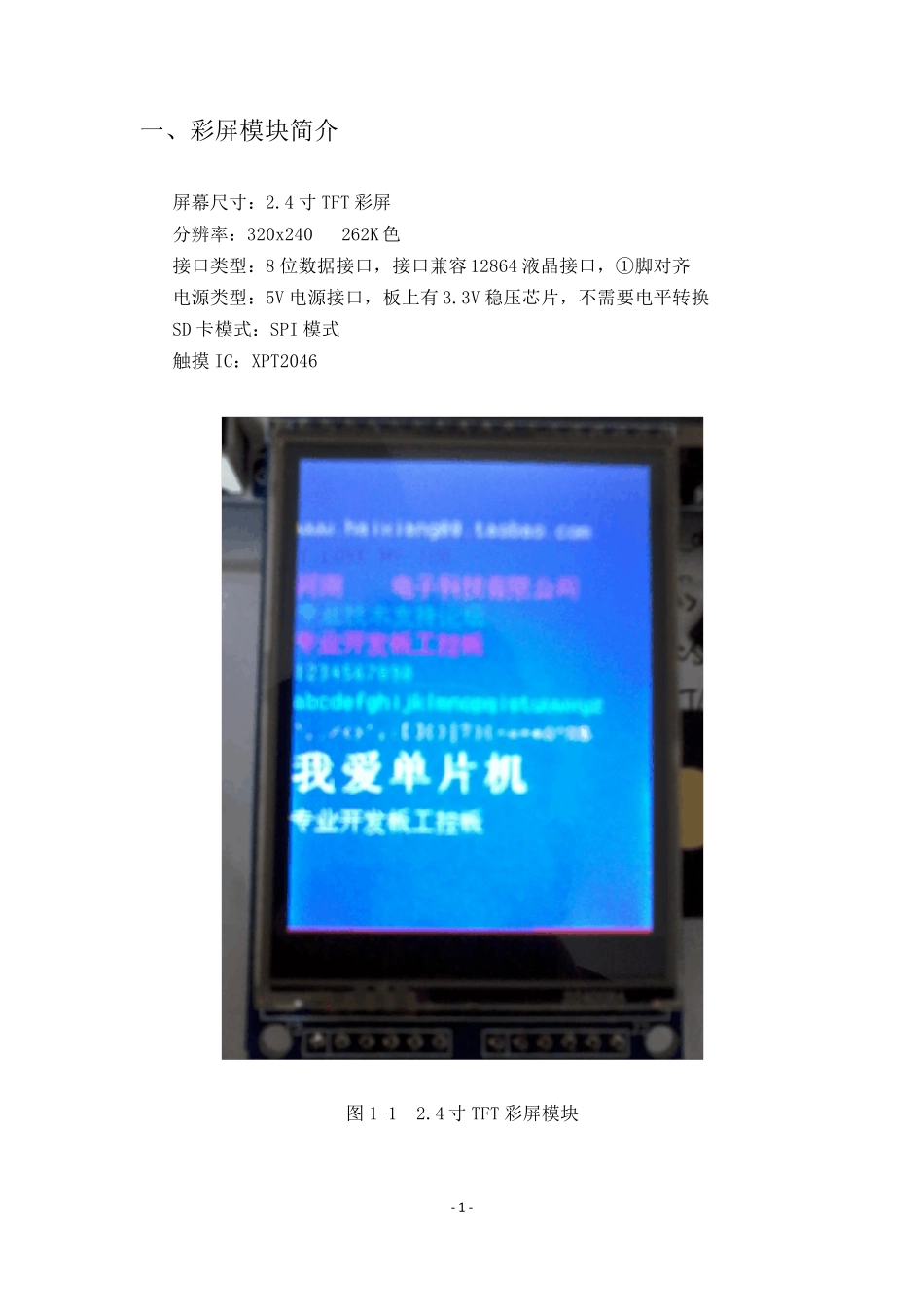

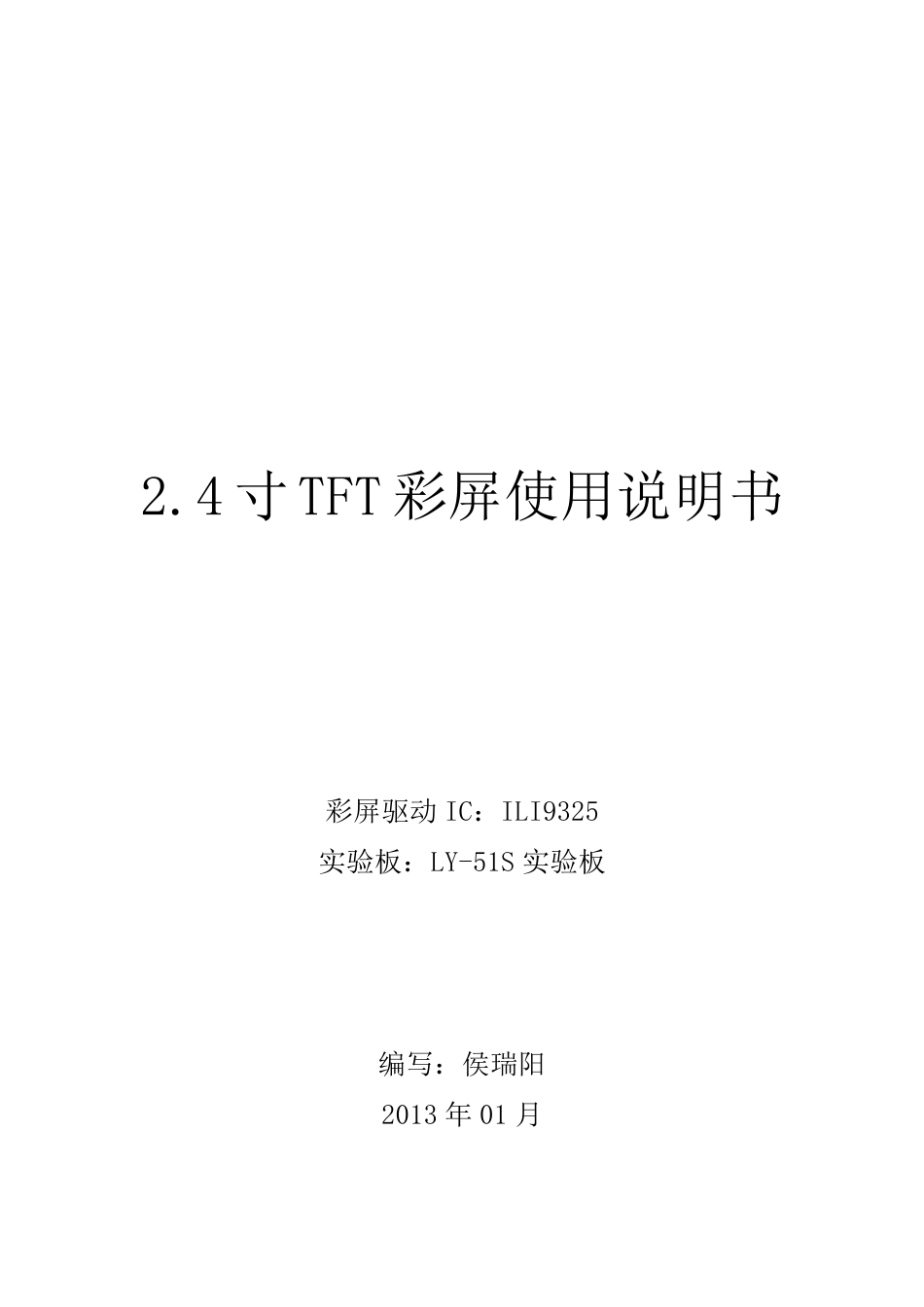

2.4 寸TFT 彩屏使用说明书 彩屏驱动 IC：ILI9325 实验板：LY-51S 实验板 编写：侯瑞阳 2013 年 01 月 - 1 - 一、彩屏模块简介 屏幕尺寸：2.4 寸TFT 彩屏 分辨率：320x240 262K色 接口类型：8 位数据接口，接口兼容12864 液晶接口，①脚对齐 电源类型：5V 电源接口，板上有 3.3V 稳压芯片，不需要电平转换 SD 卡模式：SPI 模式 触摸 IC：XPT2046 图 1-1 2.4 寸TFT 彩屏模块 - 2 - 二、彩屏结构组成及原理 TFT屏（Thin Film Transistor）是薄膜晶体管型液晶显示屏，它的每一个象素点都是由集成在其后的薄膜晶体管来驱动的,这样不仅提高了显示屏的响应速度，同时可以精确控制显示色阶，所以TFT液晶的色彩更逼真。 TFT 屏主要的构成包括：背光源、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄膜晶体管等。 图 2-1 彩屏的基本结构 - 3 - 图2-2 TFT 彩屏内部结构 TFT 液晶模块可以显示数字、中英文字符和图案。彩色，图案分辨率较高。由于 TFT 显示器成本日渐降低，并且人们越来越渴望拥有用户友好程度更高的图形界面，因此有越来越多的工程师把 TFT 显示器设计到他们的产品中去。 TFT 模块尺寸指屏幕的对角线长度。常用有：1.6、1.8、2.0、2.2、2.4 、2.6、2.8、3.0、3.2、3.4、3.6、4、4.3、5.7 、8.4 、10.4 、15 、17 、19 、21 英寸等。 屏幕高宽比小尺寸 TFT 模块一般是 3:4，大尺寸的也有 16:9 的。 分辨率指水平像素和垂直像素的数量。 - 4 - 三、学习彩屏的准备知识 1、什么是图形和图像 图形：如一段直线，在单片机内存储时只需要存储起点X、Y坐标和终点X、Y坐标，存储量极小，但在显示器上显示时，和图像的显示是一致的，也是通过像素点的组合来显示的。 图 3-1 像素点组成图形 图像：如一张人物照片，在单片机内存储时需要存储所有像素点的信息，存储量极大，在显示器上显示时，通过像素点的点阵组合来完成显示的 图 3-2 像素点组成图像 - 5 - 2、什么是像素 像素：图像的最小组成单位。大量颜色、明暗不同的像素组成一幅点阵图像。 3、颜色的表示 一个彩色像素的信息可以用1个多位二进制数来表示和储存。用来表示彩色像素的二进制数的位数我们称为颜色深度或颜色质量。本彩屏模块采用16位二进制数5-6-5格式。 采用1个16位二进制数来表达一个彩色点 常用颜色码表 红: 0xf800 黄: 0xffe0 绿: 0x07e0 青: 0x07ff ...
