ThinkDesign视图操作VIP免费

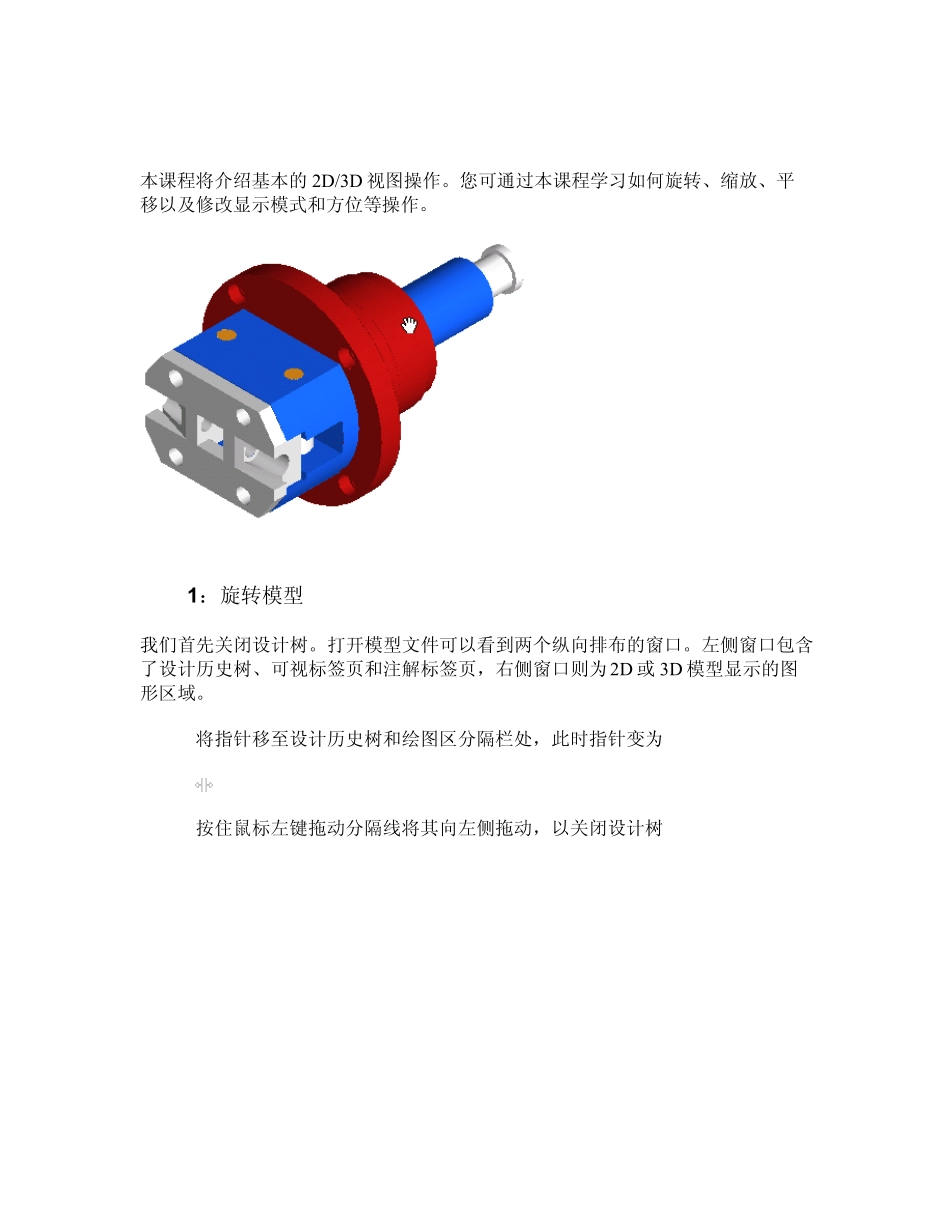

本课程将介绍基本的2D /3D 视图操作。您可通过本课程学习如何旋转、缩放、平移以及修改显示模式和方位等操作。 1：旋转模型 我们首先关闭设计树。打开模型文件可以看到两个纵向排布的窗口。左侧窗口包含了设计历史树、可视标签页和注解标签页，右侧窗口则为2D 或 3D 模型显示的图形区域。 • 将指针移至设计历史树和绘图区分隔栏处，此时指针变为 • 按住鼠标左键拖动分隔线将其向左侧拖动，以关闭设计树 提示，在滚动或点击教学指南窗口后要回到thinkdesign 窗口，你可以这样操作： • 单击thinkdesign 窗口标题栏或单击thinkdesign 窗口的空白处。 注意不要单击绘图区，尤其是当某个命令正在使用时。 现在我们已知道如何返回thinkdesign 窗口，那就让我们从不同角度观察一下零件吧。 • 在绘图区任意位置单击鼠标右键并按住不放 • 拖动鼠标即可旋转视图 • 在任意位置都可以松开鼠标右键停止旋转 技巧提示:你可以随时使用动态旋转命令，即使正在应用其它命令。 好，现在返回到初始视图 • 从下拉菜单中选择视图上一视图，要想返回初始视图可能需要多次单击上一视图。 接下来我们要用不同的方式来显示模型。 Related Topics • Getting Acquainted w ith thinkdesign UI. • View s. 2 我们来看一下改变主轴显示方式时可能用到的选项。 你会发现在图形上各个面的边界线都显示在上面，我们看看如何可以消除它。 • 打开状态栏下的标准工具条，单击视图显示下拉按纽。 • 单击线框视图，仅显示边线。 • 单击上色视图显示模型实体，此时实体上色渲染后，其边线将不可见。 • 单击带边界线上色视图显示模型实体，此时渲染部分边线可见，隐藏的边线不显示。 • 单击带边界线隐藏线上色视图显示模型实体。渲染部分边线是连续的，隐藏边线可见。 • 单击线框视图，仅显示可见边线，隐藏边线不可见。. • 单击带边界线隐藏线上色视图，可见边线是连续线。隐藏部分的边线为虚线。 看过以上不同的显示模式后返回上色视图. 下面来看一下如何进行动态控制。 Related Topics • Getting Acquainted w ith thinkdesign UI. • View s. 3 在本步骤中，我们将学习实时控制模型视图的方法。 首先，我们利用键盘和鼠标试一下实时动态缩放。 • 按住 键和鼠标右键 • 上下移动鼠标 • 松开 键和鼠标右键，结束缩放 用鼠标中间的滚轮也可以完成如上相同的操作。. 现在来试...
