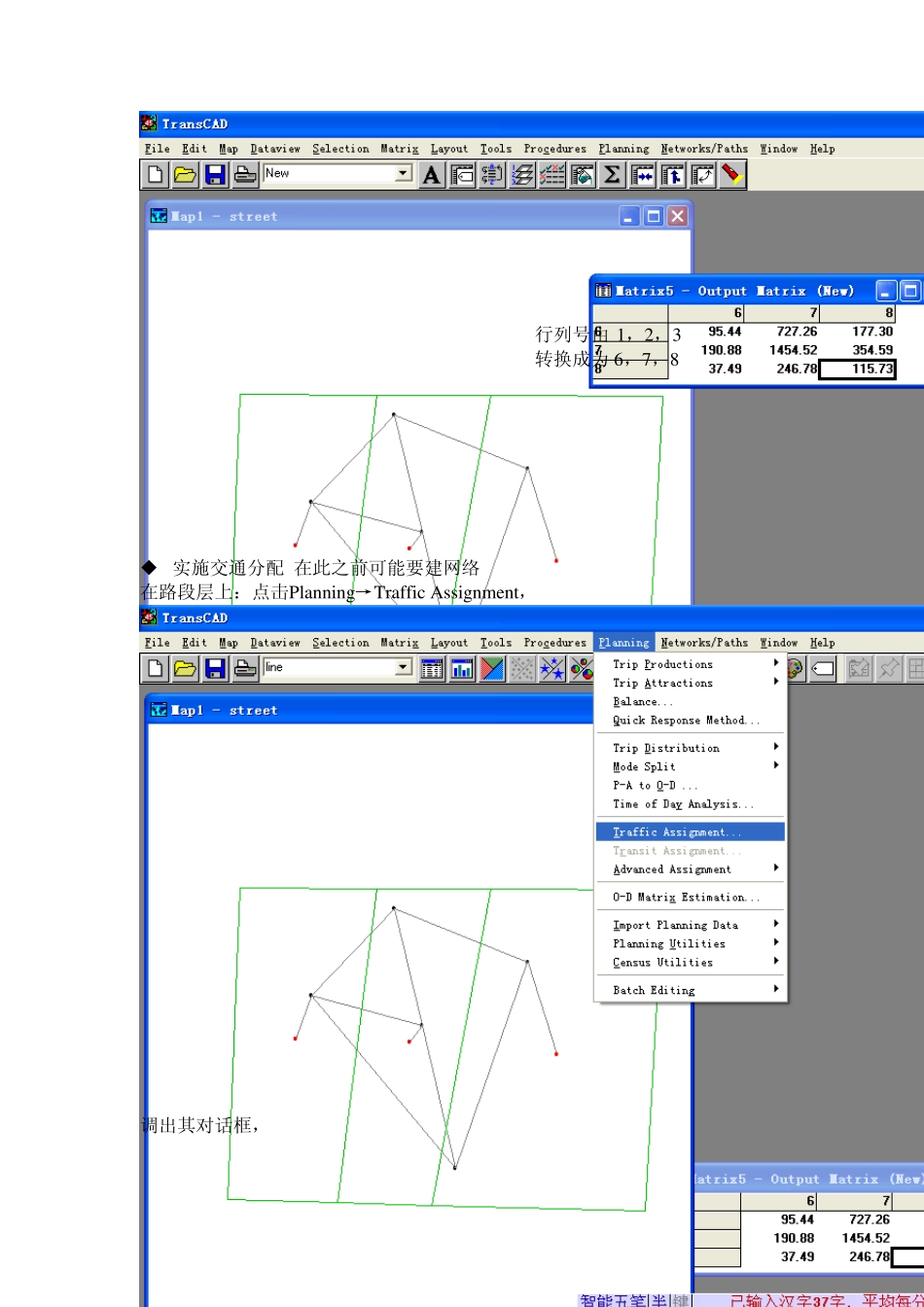

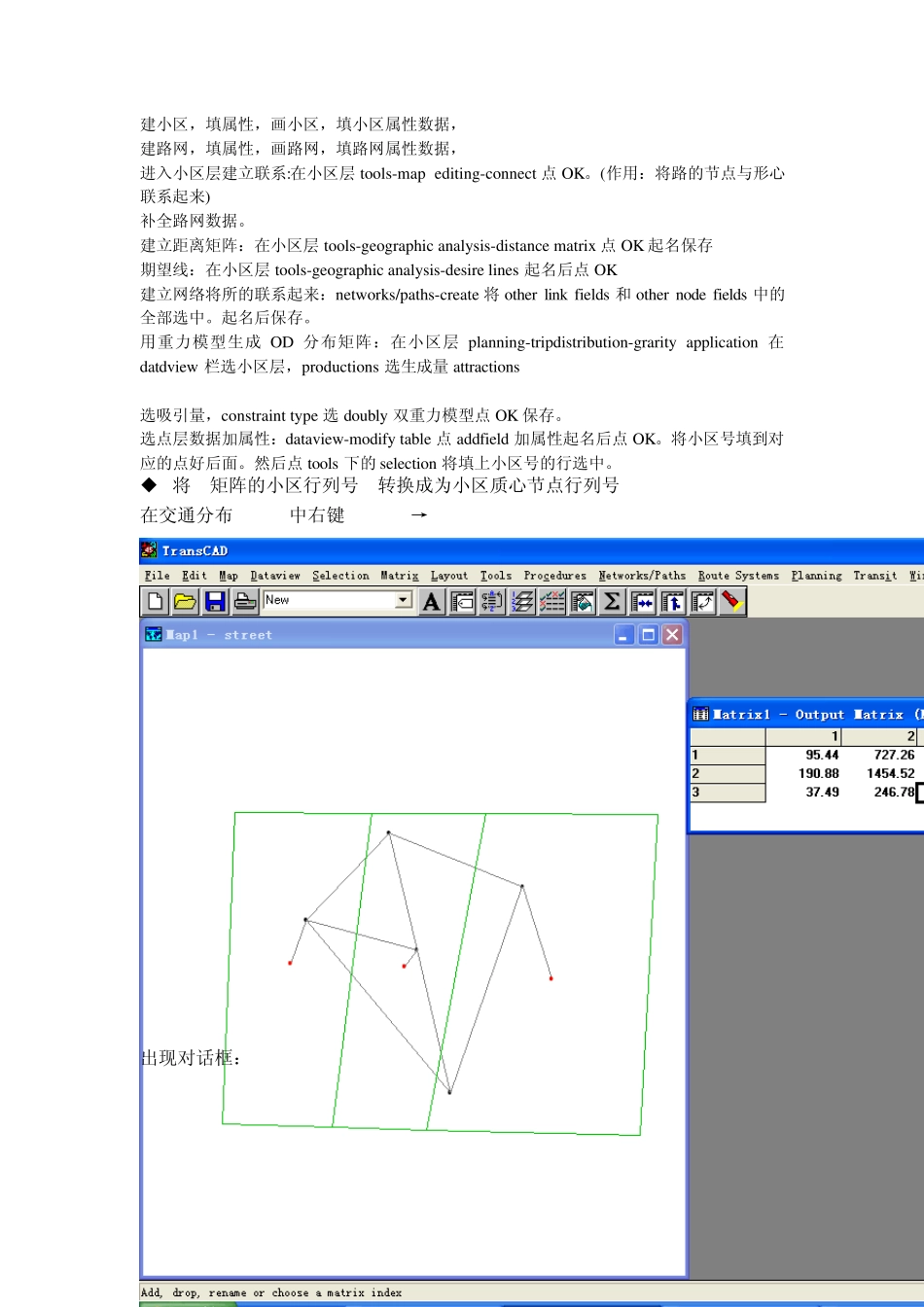

建小区,填属性,画小区,填小区属性数据, 建路网,填属性,画路网,填路网属性数据, 进入小区层建立联系:在小区层tools-map editing-connect 点OK。(作用:将路的节点与形心联系起来) 补全路网数据。 建立距离矩阵:在小区层tools-geographic analysis-distance matrix点OK 起名保存 期望线:在小区层tools-geographic analysis-desire lines 起名后点OK 建立网络将所的联系起来:networks/paths-create 将other link fields 和other node fields 中的全部选中。起名后保存。 用重力模型生成OD 分布矩阵:在小区层planning-tripdistribution-grarity application 在datdview 栏选小区层,productions 选生成量attractions 选吸引量,constraint type 选doubly双重力模型点OK 保存。 选点层数据加属性:dataview-modify table 点addfield 加属性起名后点OK。将小区号填到对应的点好后面。然后点tools 下的selection 将填上小区号的行选中。 将OD矩阵的小区行列号ID转换成为小区质心节点行列号ID 在交通分布matrix中右键Indices→Add indices 出现对话框: 点击Add Index,完成以下设置 point点层index点层数据中新增的属性 点击OK,再次回到索引对话框,选择新索引即可。 将row ids改为new 行列号转换完成。 实施交通分配(在此之前可能要建网络) 在路段层上:点击Planning→Traffic Assignment, 调出其对话框, 行列号由 1,2,3转换成为 6,7,8 选择一种交通分配方法,本例中选择用户平衡分配方法 点击 Netw ork 选项, 在 Info 里钩上 Centroids 点击 点击Other Settings 选项。在 Other Setting 选项:Centroids are in selection set里选selection。这样分配时不经过小区质心节点 打钩 点击OK,回到交通分配对话框,点击Option 选项 出现Option对话框, 点击option 钩上create theme,并完成参数设置 点击O K ,出现保存交通分配的结果对话框: 点击Save,出现交通分配程序运行时间结果 点击Close,出现交通分配结果的数据文件
