TransCAD实验三出行分布预测VIP免费

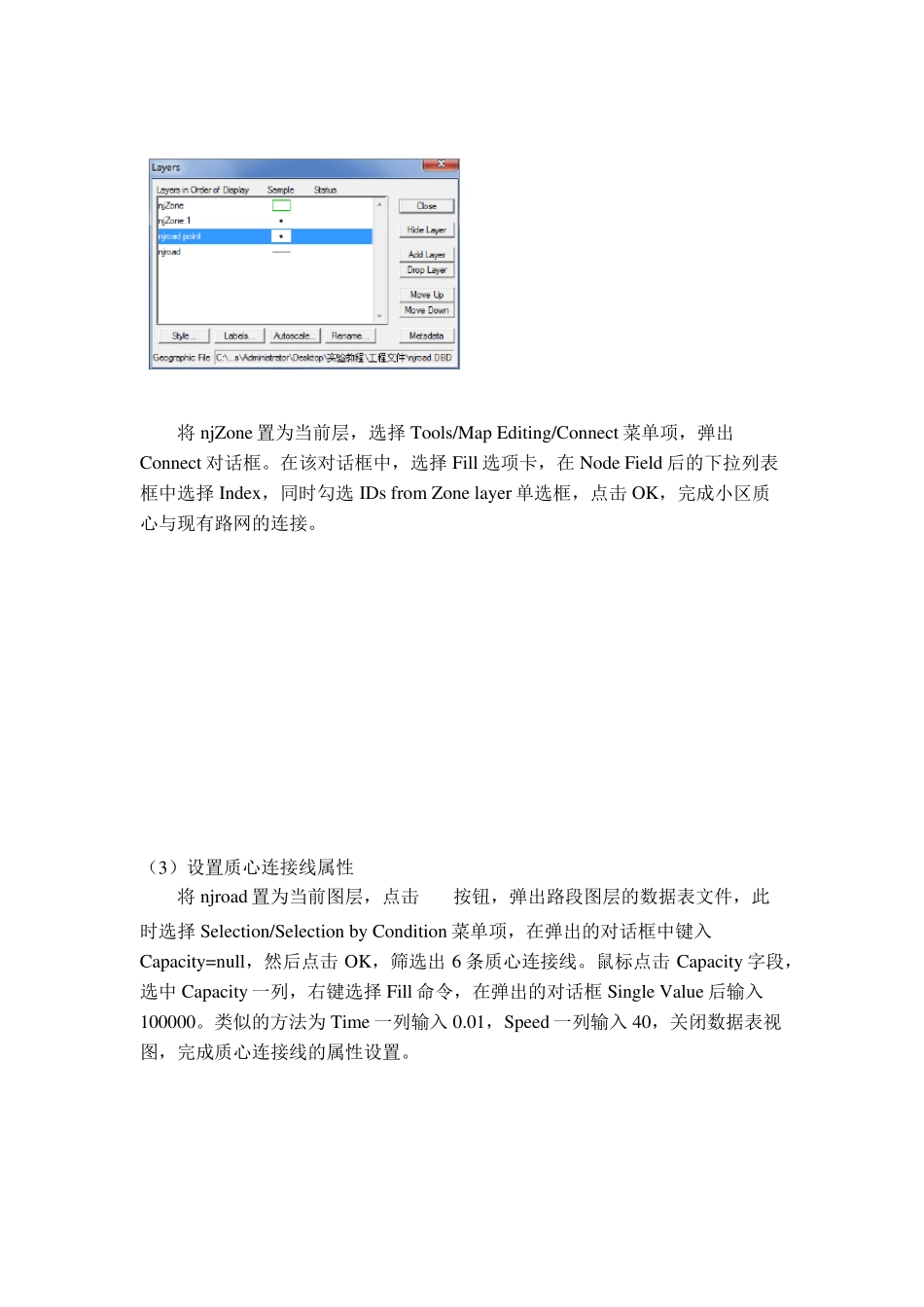

实验三：重力模型用于出行分布预测 一、实验的输入与输出文件 1 、输入文件 ➢ 地理文件：小区地理文件（njZone.dbd）、线类型地理文件（njroad.dbd）； ➢ 矩阵文件：现状出行分布矩阵（BaseOD.mtx）； 2 、输出文件 ➢ 地理文件：质心地理文件（Center.dbd）； ➢ 网络文件：道路网络（njroad.net）； ➢ 矩阵文件：小区质心间最短出行时间阻抗矩阵（SPMAT.mtx）、出行分布预测矩阵（CGRAV.MTX）； ➢ 数据表文件：重力模型参数标定输出数据表文件（Summary.bin）； 二、实验过程 1 、创建质心连杆和交通网络 （1）创建质心地理文件 在 TransCAD 中打开 njZone.dbd 小区地理文件，选择 Tools/Export 菜单项，弹出 Export Zone Geography对话框。在该对话框中，To 后选择 Standard Geographic File，ID Field 后选择 ZoneID，同时勾选 Exports as Centroid points，点击 OK 进行确定，并将其保存为 Center.dbd 地理文件。 （2）质心连杆 点击顶部工具栏按钮，弹出 Layers 对话框，点击 Add layer 按钮，分别打开 njroad.dbd 和 Center.dbd 地理文件，选中 njroad point 图层，点击 Show Layer 按钮，完成后点击 Close 按钮，关闭对话框。 将 njroad point 置为当前层，选择 Dataview/Modify Table 菜单项，在弹出的对话框中为节点图层地理文件添加一个名为 Index（Integer 型）的属性字段。 将njZone 置为当前层，选择Tools/Map Editing/Connect 菜单项，弹出Connect 对话框。在该对话框中，选择Fill 选项卡，在 Node Field 后的下拉列表框中选择Index ，同时勾选IDs from Zone lay er 单选框，点击 OK，完成小区质心与现有路网的连接。 （3）设置质心连接线属性 将njroad 置为当前图层，点击按钮，弹出路段图层的数据表文件，此时选择Selection/Selection by Condition 菜单项，在弹出的对话框中键入Capacity =nu ll，然后点击 OK，筛选出6 条质心连接线。鼠标点击 Capacity 字段，选中 Capacity 一列，右键选择Fill 命令，在弹出的对话框Single Valu e 后输入100000。类似的方法为Time 一列输入 0.01，Speed 一列输入 40，关闭数据表视图，完成质心连接线的属性设置。 （4）创建道路网路 将njroad 置为当前层，选择Networks/Paths 菜单下的Create 命令，弹出Create Network 对话框。在该对话框的左列表框中选中Capaci...
