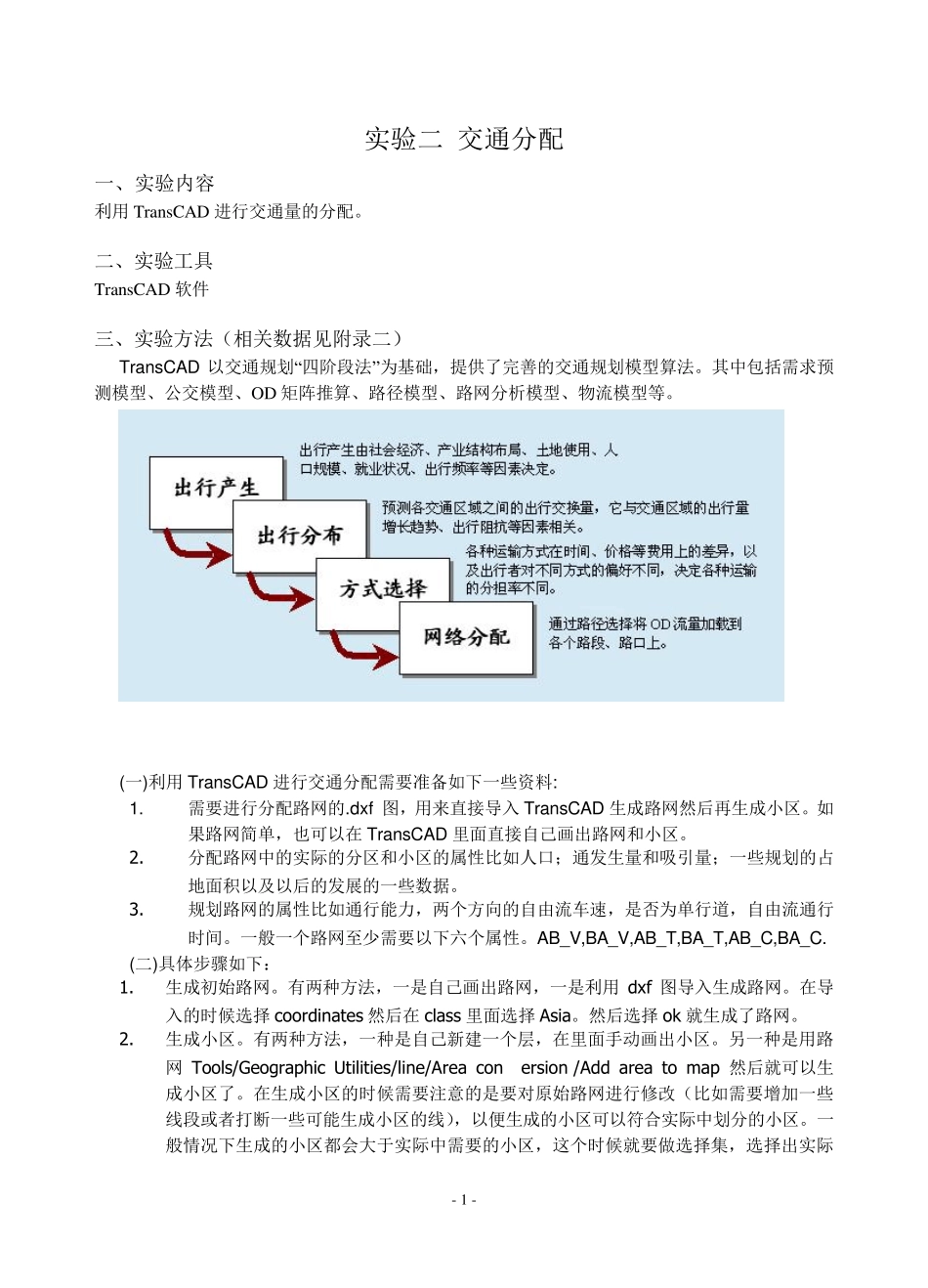

- 1 - 实验二 交通分配 一、实验内容 利用 TransCAD 进行交通量的分配。 二、实验工具 TransCAD 软件 三、实验方法（相关数据见附录二） Trans CAD 以交通规划“四阶段法”为基础，提供了完善的交通规划模型算法。其中包括需求预测模型、公交模型、OD 矩阵推算、路径模型、路网分析模型、物流模型等。 (一)利用 Trans CAD 进行交通分配需要准备如下一些资料: 1. 需要进行分配路网的.dx f 图，用来直接导入 Trans CAD 生成路网然后再生成小区。如果路网简单，也可以在 Trans CAD 里面直接自己画出路网和小区。 2. 分配路网中的实际的分区和小区的属性比如人口；通发生量和吸引量；一些规划的占地面积以及以后的发展的一些数据。 3. 规划路网的属性比如通行能力，两个方向的自由流车速，是否为单行道，自由流通行时间。一般一个路网至少需要以下六个属性。AB_V,BA_V,AB_T,BA_T,AB_C,BA_C. (二)具体步骤如下： 1. 生成初始路网。有两种方法，一是自己画出路网，一是利用 dx f 图导入生成路网。在导入的时候选择 coordinates 然后在 class 里面选择 Asia。然后选择 ok 就生成了路网。 2. 生成小区。有两种方法，一种是自己新建一个层，在里面手动画出小区。另一种是用路网 Tools/Geographic Utilities/line/Area conversion…/Add area to map 然后就可以生成小区了。在生成小区的时候需要注意的是要对原始路网进行修改（比如需要增加一些线段或者打断一些可能生成小区的线），以便生成的小区可以符合实际中划分的小区。一般情况下生成的小区都会大于实际中需要的小区，这个时候就要做选择集，选择出实际- 2 - 划分的小区。然后在小区里面填写属性比如发生量（P）和吸引量（A）。Dataview/Modify table 里面 Add Field 里面添加两个属性 G 和 A（如果还有别的属性可以继续添加，但至少需要这两个东东）。填完实际小区的属性后可以将我们所需要的小区导出来。Tools/Export…/Export 框里选择 Select，To 框里面选择 Standard Geographic files ，DATA fild 框里选择 ID 就可以了。这样就导出了我们需要的小区。然后可以用实际的小区换下以前最开始 line/Area conversion 生成的小区。 3. 生成小区中心点。 4. 用重力模型进行交通分布预测。 5. 做出规划路网。可以从 dxf 里面导入，也可以自己画。导入后的规划路网需要进行修改，其中最多的修改就是很多路网...
