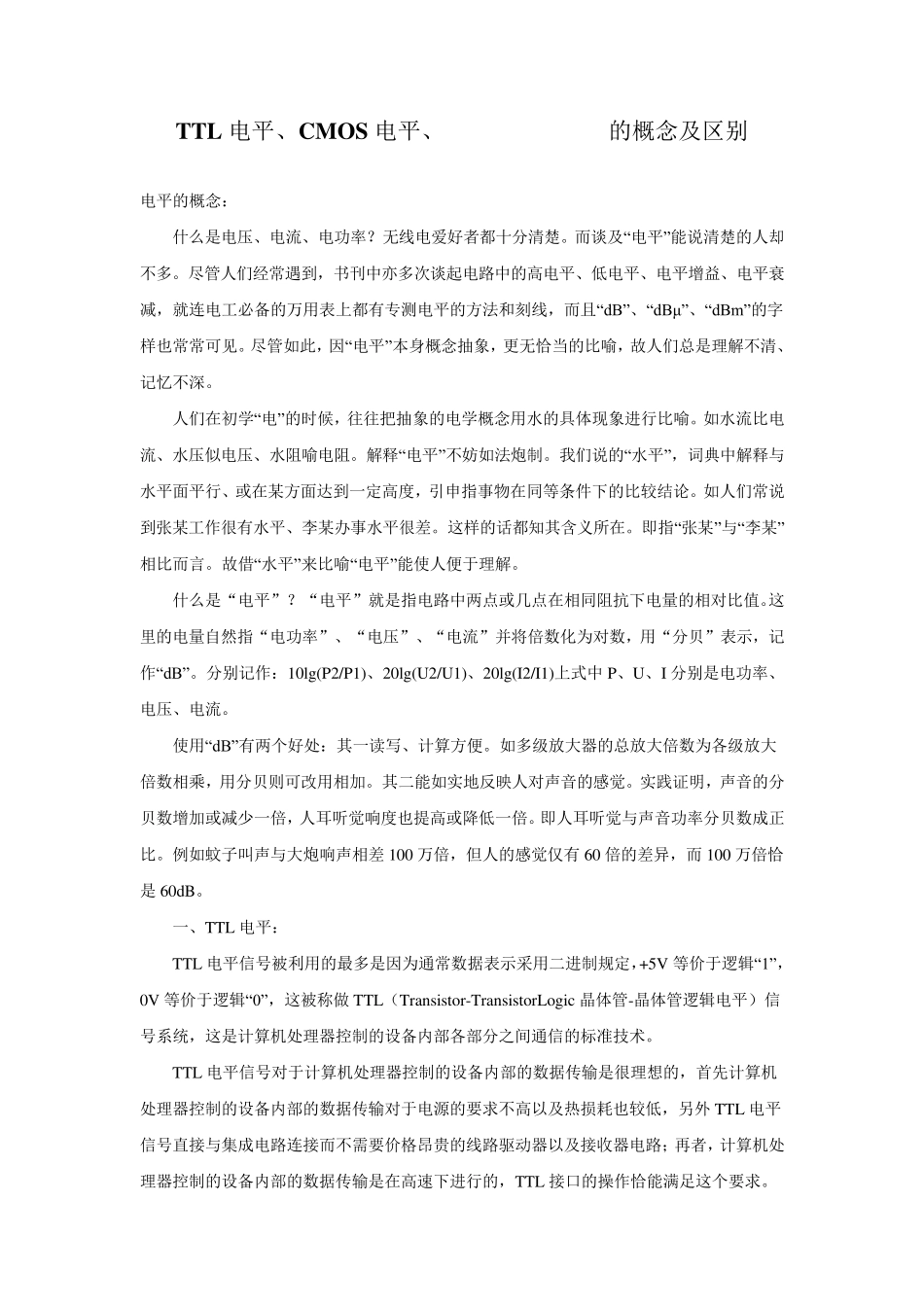

TTL 电平、CMOS 电平、的概念及区别 电平的概念： 什么是电压、电流、电功率？无线电爱好者都十分清楚。而谈及“电平” 能说清楚的人却不多。尽管人们经常遇到，书刊中亦多次谈起电路中的高电平、低电平、电平增益、电平衰减，就连电工必备的万用表上都有专测电平的方法和刻线，而且“dB” 、“dBμ ” 、“dBm” 的字样也常常可见。尽管如此，因“电平” 本身概念抽象，更无恰当的比喻，故人们总是理解不清、记忆不深。 人们在初学“电” 的时候，往往把抽象的电学概念用水的具体现象进行比喻。如水流比电流、水压似电压、水阻喻电阻。解释“电平” 不妨如法炮制。我们说的“水平” ，词典中解释与水平面平行、或在某方面达到一定高度，引申指事物在同等条件下的比较结论。如人们常说到张某工作很有水平、李某办事水平很差。这样的话都知其含义所在。即指“张某” 与“李某”相比而言。故借“水平” 来比喻“电平” 能使人便于理解。 什么是“电平”？“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB” 。分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中 P、U、I 分别是电功率、电压、电流。 使用“dB” 有两个好处：其一读写、计算方便。如多级放大器的总放大倍数为各级放大倍数相乘，用分贝则可改用相加。其二能如实地反映人对声音的感觉。实践证明，声音的分贝数增加或减少一倍，人耳听觉响度也提高或降低一倍。即人耳听觉与声音功率分贝数成正比。例如蚊子叫声与大炮响声相差100 万倍，但人的感觉仅有 60 倍的差异，而 100 万倍恰是 60dB。 一、TTL 电平： TTL 电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V 等价于逻辑“1” ，0V 等价于逻辑“0” ，这被称做 TTL（Transistor-TransistorLogic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。 TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外 TTL 电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，TTL 接口的操作恰能满足这个要求。而TTL 型通信大多数情况下，是采用并...
