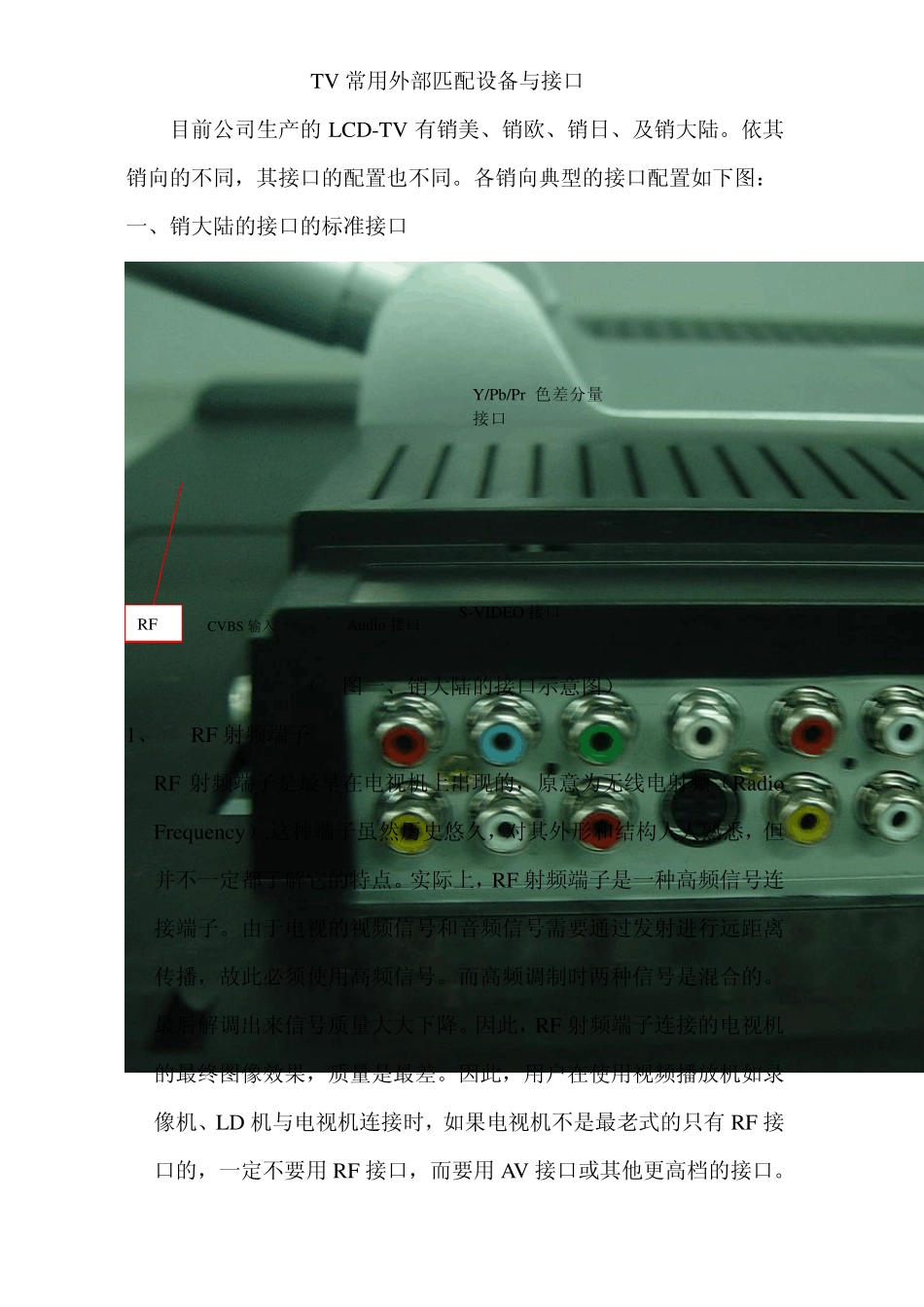

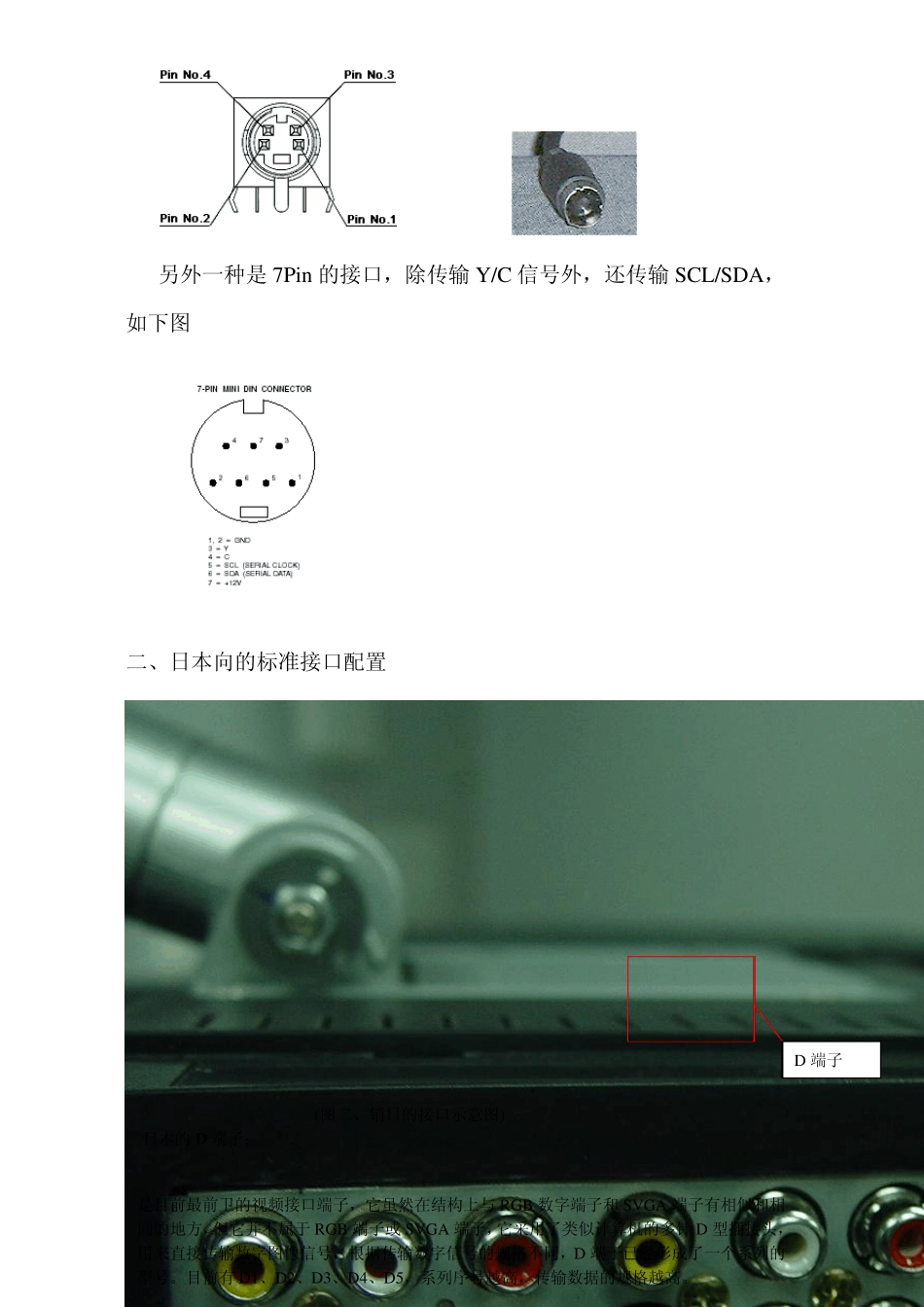

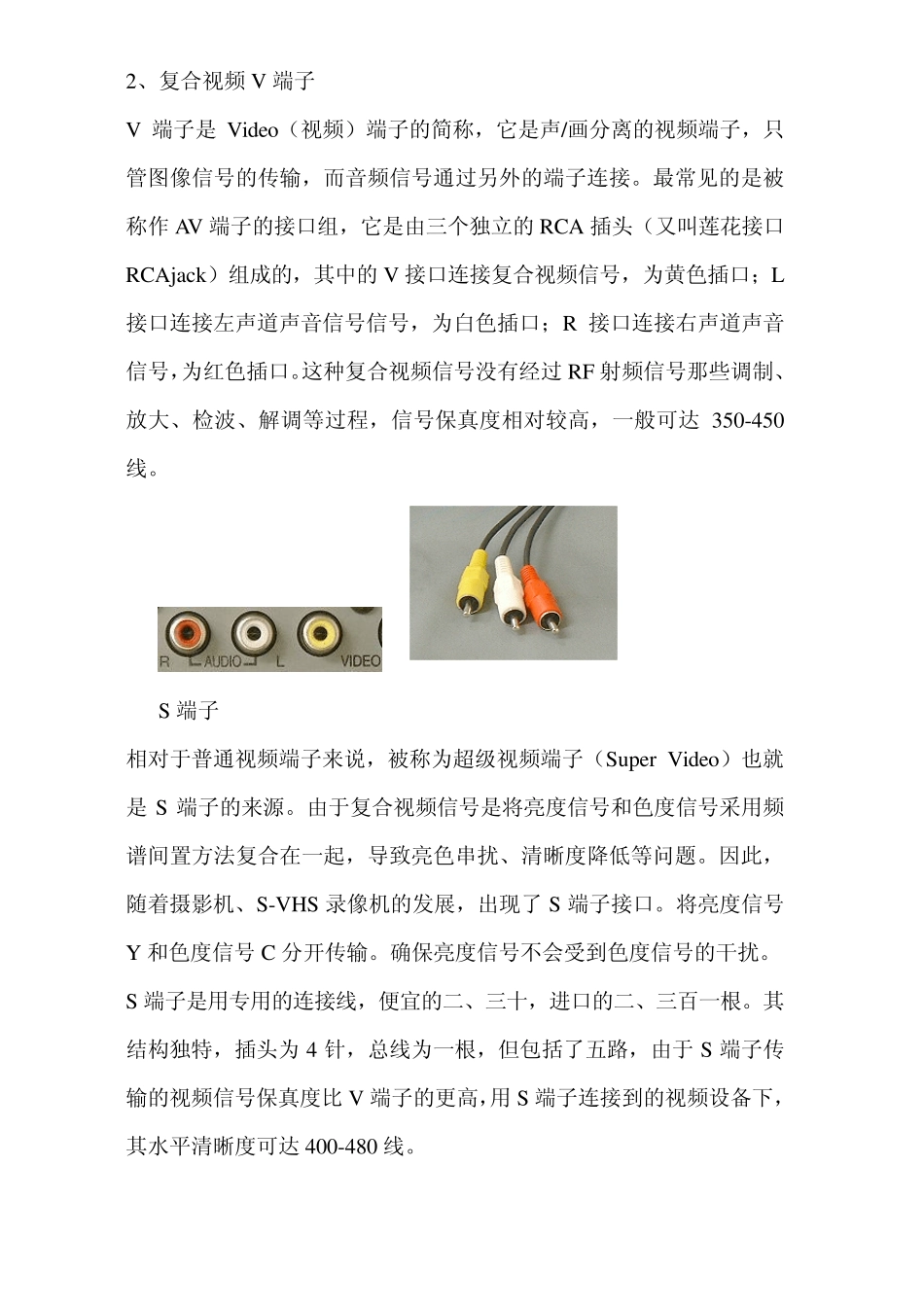

TV 常用外部匹配设备与接口 目前公司生产的LCD-TV 有销美、销欧、销日、及销大陆。依其销向的不同,其接口的配置也不同。各销向典型的接口配置如下图: 一、销大陆的接口的标准接口 ( 图一、销大陆的接口示意图) 1、 RF 射频端子 RF 射频端子是最早在电视机上出现的,原意为无线电射频(Radio Frequ ency ),这种端子虽然历史悠久,对其外形和结构人人熟悉,但并不一定都了解它的特点。实际上,RF 射频端子是一种高频信号连接端子。由于电视的视频信号和音频信号需要通过发射进行远距离传播,故此必须使用高频信号。而高频调制时两种信号是混合的。最后解调出来信号质量大大下降。因此,RF 射频端子连接的电视机的最终图像效果,质量是最差。因此,用户在使用视频播放机如录像机、LD 机与电视机连接时,如果电视机不是最老式的只有RF 接口的,一定不要用RF 接口,而要用AV 接口或其他更高档的接口。 Y/Pb/Pr 色差分量接口 S-VIDEO 接口 CVBS 输入 Au dio 接口 RF 2、复合视频 V 端子 V 端子是 Video(视频)端子的简称,它是声/画分离的视频端子,只管图像信号的传输,而音频信号通过另外的端子连接。最常见的是被称作 AV 端子的接口组,它是由三个独立的 RCA 插头(又叫莲花接口RCAjack)组成的,其中的 V 接口连接复合视频信号,为黄色插口;L接口连接左声道声音信号信号,为白色插口;R 接口连接右声道声音信号,为红色插口。这种复合视频信号没有经过 RF 射频信号那些调制、放大、检波、解调等过程,信号保真度相对较高,一般可达 350-450线。 S 端子 相对于普通视频端子来说,被称为超级视频端子(Su per Video)也就是 S 端子的来源。由于复合视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起,导致亮色串扰、清晰度降低等问题。因此,随着摄影机、S-VHS 录像机的发展,出现了 S 端子接口。将亮度信号Y 和色度信号 C 分开传输。确保亮度信号不会受到色度信号的干扰。 S 端子是用专用的连接线,便宜的二、三十,进口的二、三百一根。其结构独特,插头为 4 针,总线为一根,但包括了五路,由于 S 端子传输的视频信号保真度比 V 端子的更高,用 S 端子连接到的视频设备下,其水平清晰度可达 400-480 线。 另外一种是7Pin 的接口,除传输Y/C 信号外,还传输SCL/SDA,如下图 二、日本向的标准接口配置 (图二、销日的接口示意图) 日本的D 端子: D ...
