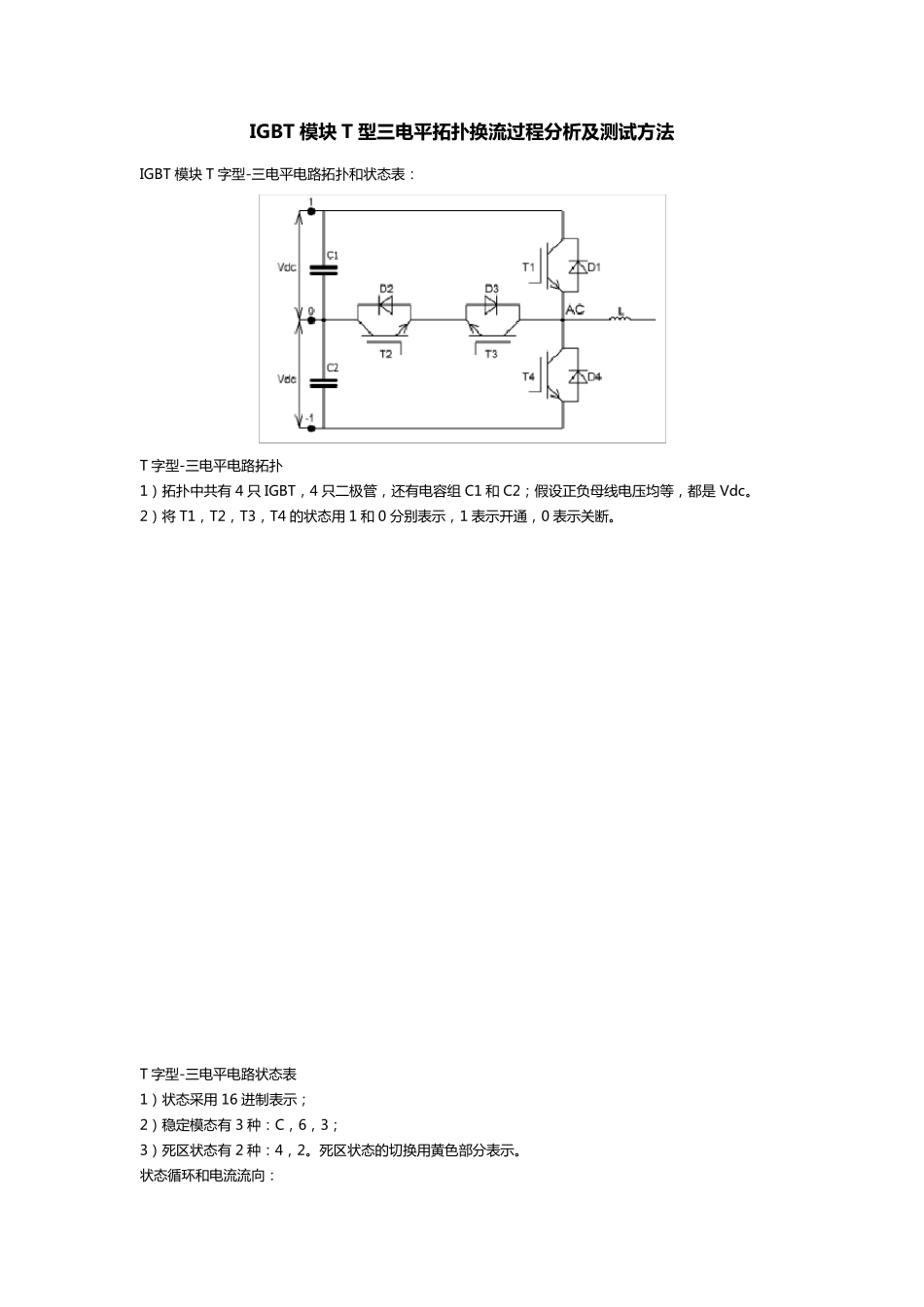

IGBT 模 块 T 型 三电平拓扑换流过程分析及测试方法 IGBT 模 块 T 字 型 -三 电 平 电 路 拓 扑 和 状 态 表 ： T 字 型 -三 电 平 电 路 拓 扑 1） 拓 扑 中 共 有 4 只 IGBT， 4 只 二 极 管 ， 还 有 电 容 组 C1 和 C2； 假 设 正 负 母 线 电 压 均 等 ， 都 是 Vdc。 2） 将 T1， T2， T3， T4 的状 态 用 1 和 0 分别表 示， 1 表 示开通， 0 表 示关断。 T 字 型 -三 电 平 电 路 状 态 表 1） 状 态 采用 16 进制表 示； 2） 稳定模 态 有 3 种： C， 6， 3； 3） 死区状 态 有 2 种： 4， 2。死区状 态 的切换用黄色部分表 示。 状 态 循环和 电 流流向： 在 该 拓 扑 中 ， IGBT 的 所 有 开 关 状 态 的 切 换 是 循 环 的 过 程 。 在 该 拓 扑 中 ， 电流的 流向分为两种情况： 朝内-蓝色箭头所 示； 朝外-红色箭头所 示。 由于这两种情况是 对偶关 系， 所 以在 以下的 分析中 ， 我们假定电流流向朝外（红色箭头）。 状 态 C-1100： 状 态 C-1100-->状 态 4-0100： 状 态 4-0100-->状 态 6-0110： 状 态 6-0110-->状 态 2-0010： 状 态 2-0010-->状 态 3-0011： 状 态 3-0011-->状 态 2-0010： 状 态 2-0010-->状 态 6-0110： 状 态 6-0110-->状 态 4-0100： 状 态 4-0100-->状 态 C-1100： 小 结 ： 经 过 以 上 对 三 电 平 拓 扑 中 每 个 切 换 过 程 的 分 析 ， 可 以 得 出 如 下 结 论 ： IGBT 部 分 ： 1） 电 流 朝 外 流 时 ： T1(C-->4)， T2(6-->2)在 关 断 时 会 有 电 压 尖 峰 。 2） 电 流 朝 内流 时 ： T3(6-->4)， T4(3-->2)在 关 断 时 会 有 电 压 尖 峰 。 3） T1~T4 在 关 断 时 产生的 电 压 尖 峰 ， 都是基于半个 母线电 压 Vdc。但是由于 T1 管和 T4 管的 阻断 电 压 高，所以 T1 管和 T4 管的 关 断 电 压 应力风险相对 较低；而 T2 管和 T3 管是低压 管， 所以 T2 管和 T3 管的 关 断电 压 应力相对 较大， 这点需要特别注意。 二极管部 分 ： 1） 电 流 朝 外 流 时 ： D3， D4 有 续流 。D3(4-->C)， D4(2...
