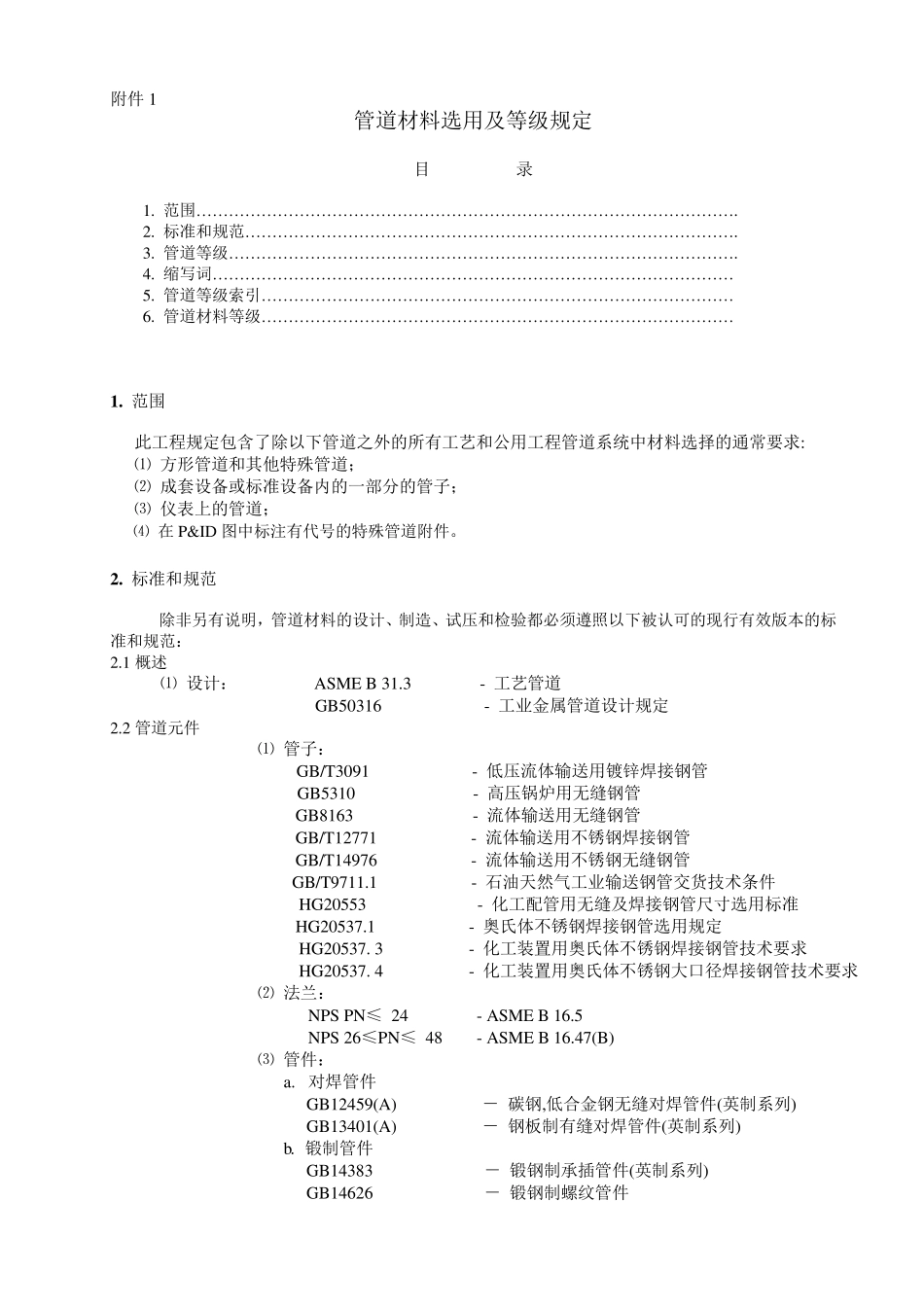

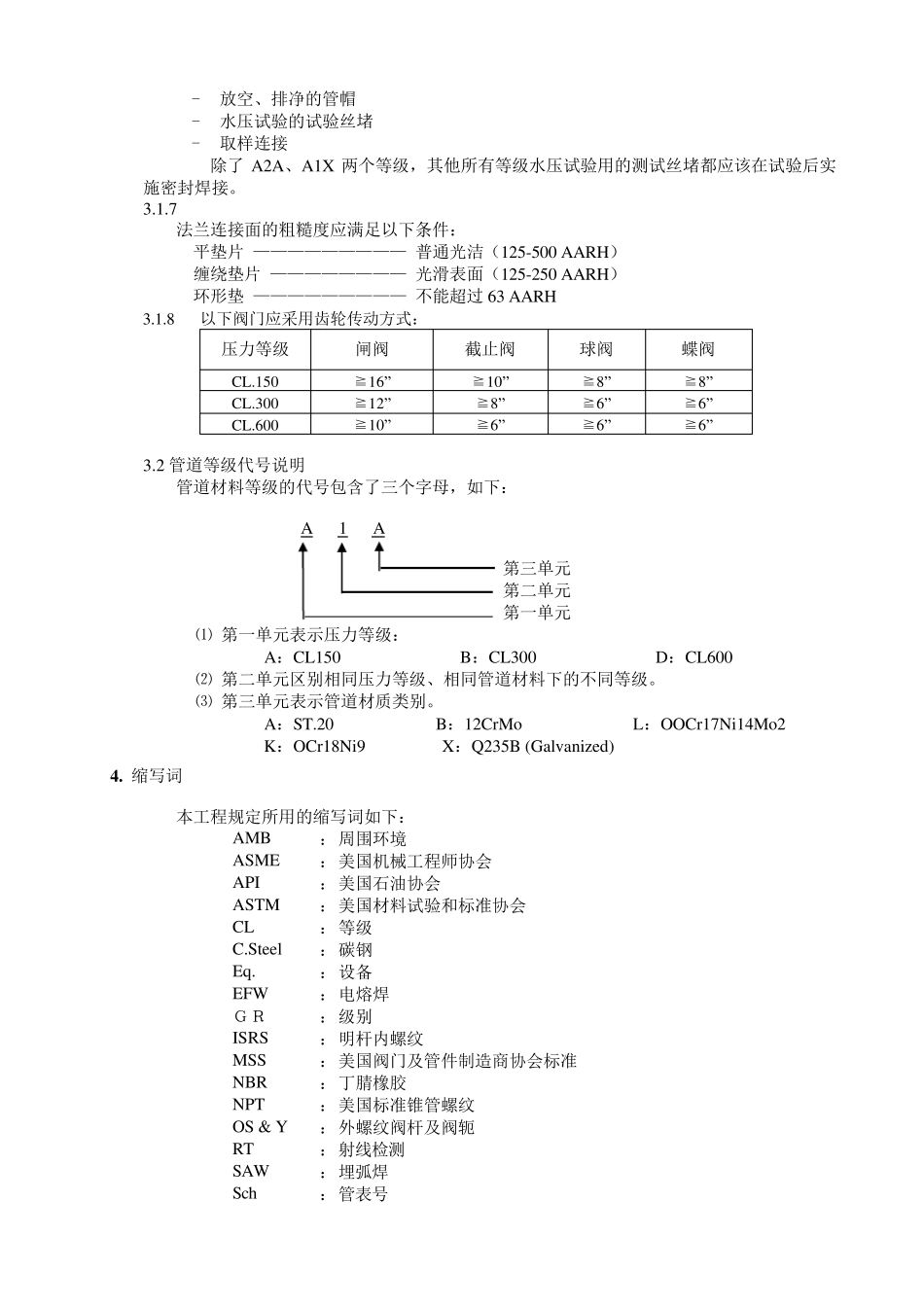

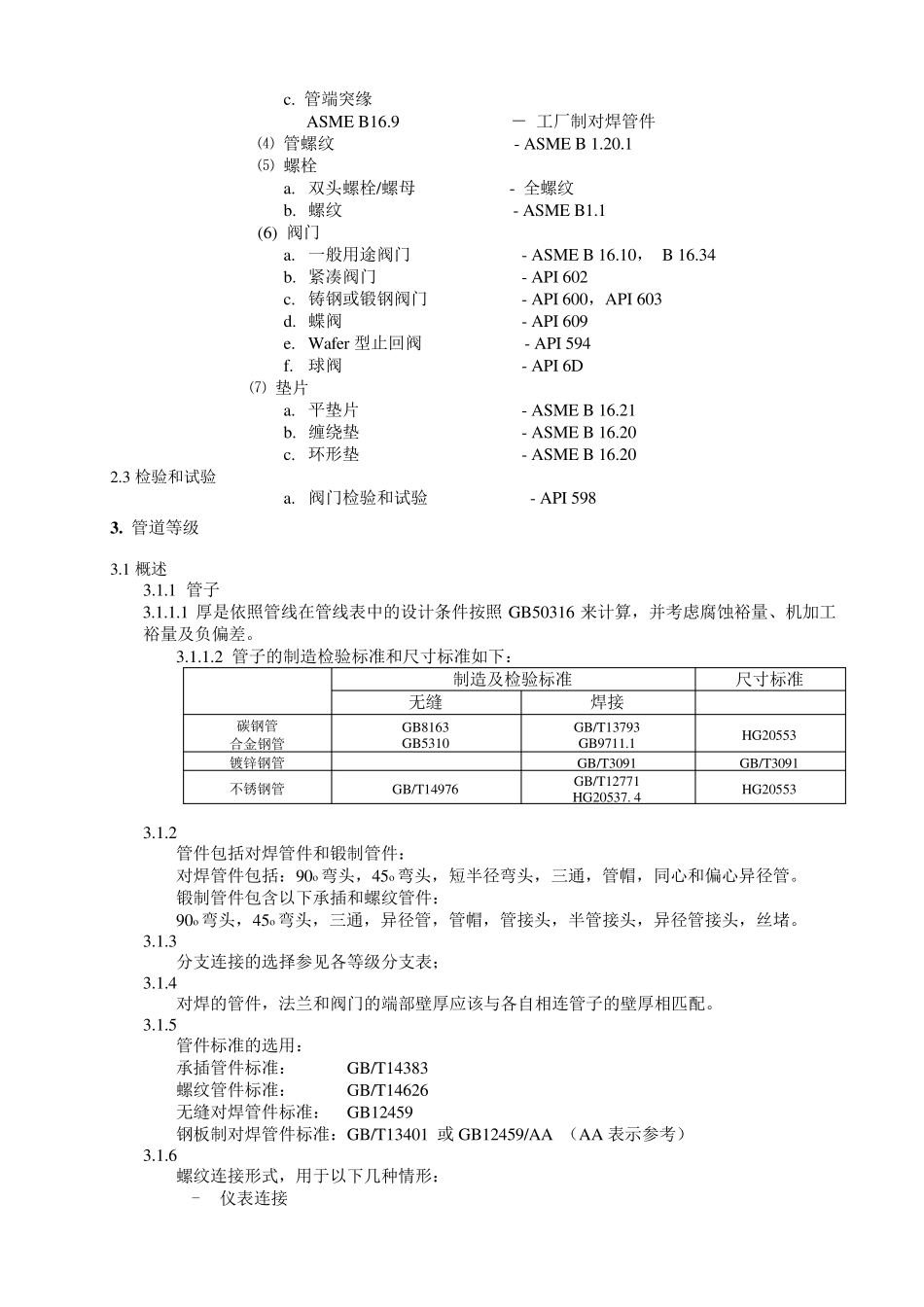

附件 1 管道材料选用及等级规定 目 录 1. 范围………………………………………………………………………………………. 2. 标准和规范………………………………………………………………………………. 3. 管道等级…………………………………………………………………………………. 4. 缩写词…………………………………………………………………………………… 5. 管道等级索引…………………………………………………………………………… 6. 管道材料等级…………………………………………………………………………… 1 . 范围 此工程规定包含了除以下管道之外的所有工艺和公用工程管道系统中材料选择的通常要求: ⑴ 方形管道和其他特殊管道； ⑵ 成套设备或标准设备内的一部分的管子； ⑶ 仪表上的管道； ⑷ 在 P&ID 图中标注有代号的特殊管道附件。 2 . 标准和规范 除非另有说明，管道材料的设计、制造、试压和检验都必须遵照以下被认可的现行有效版本的标准和规范： 2.1 概述 ⑴ 设计： ASME B 31.3 - 工艺管道 GB50316 - 工业金属管道设计规定 2.2 管道元件 ⑴ 管子： GB/T3091 - 低压流体输送用镀锌焊接钢管 GB5310 - 高压锅炉用无缝钢管 GB8163 - 流体输送用无缝钢管 GB/T12771 - 流体输送用不锈钢焊接钢管 GB/T14976 - 流体输送用不锈钢无缝钢管 GB/T9711.1 - 石油天然气工业输送钢管交货技术条件 HG20553 - 化工配管用无缝及焊接钢管尺寸选用标准 HG20537.1 - 奥氏体不锈钢焊接钢管选用规定 HG20537. 3 - 化工装置用奥氏体不锈钢焊接钢管技术要求 HG20537. 4 - 化工装置用奥氏体不锈钢大口径焊接钢管技术要求 ⑵ 法兰： NPS PN≤ 24 - ASME B 16.5 NPS 26≤PN≤ 48 - ASME B 16.47(B) ⑶ 管件： a. 对焊管件 GB12459(A) － 碳钢,低合金钢无缝对焊管件(英制系列) GB13401(A) － 钢板制有缝对焊管件(英制系列) b. 锻制管件 GB14383 － 锻钢制承插管件(英制系列) GB14626 － 锻钢制螺纹管件 c. 管端突缘 ASME B16.9 － 工厂制对焊管件 ⑷ 管螺纹 - ASME B 1.20.1 ⑸ 螺栓 a. 双头螺栓/螺母 - 全螺纹 b. 螺纹 - ASME B1.1 (6) 阀门 a. 一般用途阀门 - ASME B 16.10， B 16.34 b. 紧凑阀门 - API 602 c. 铸钢或锻钢阀门 - API 600，API 603 d. 蝶阀 - API 609 e. ...
