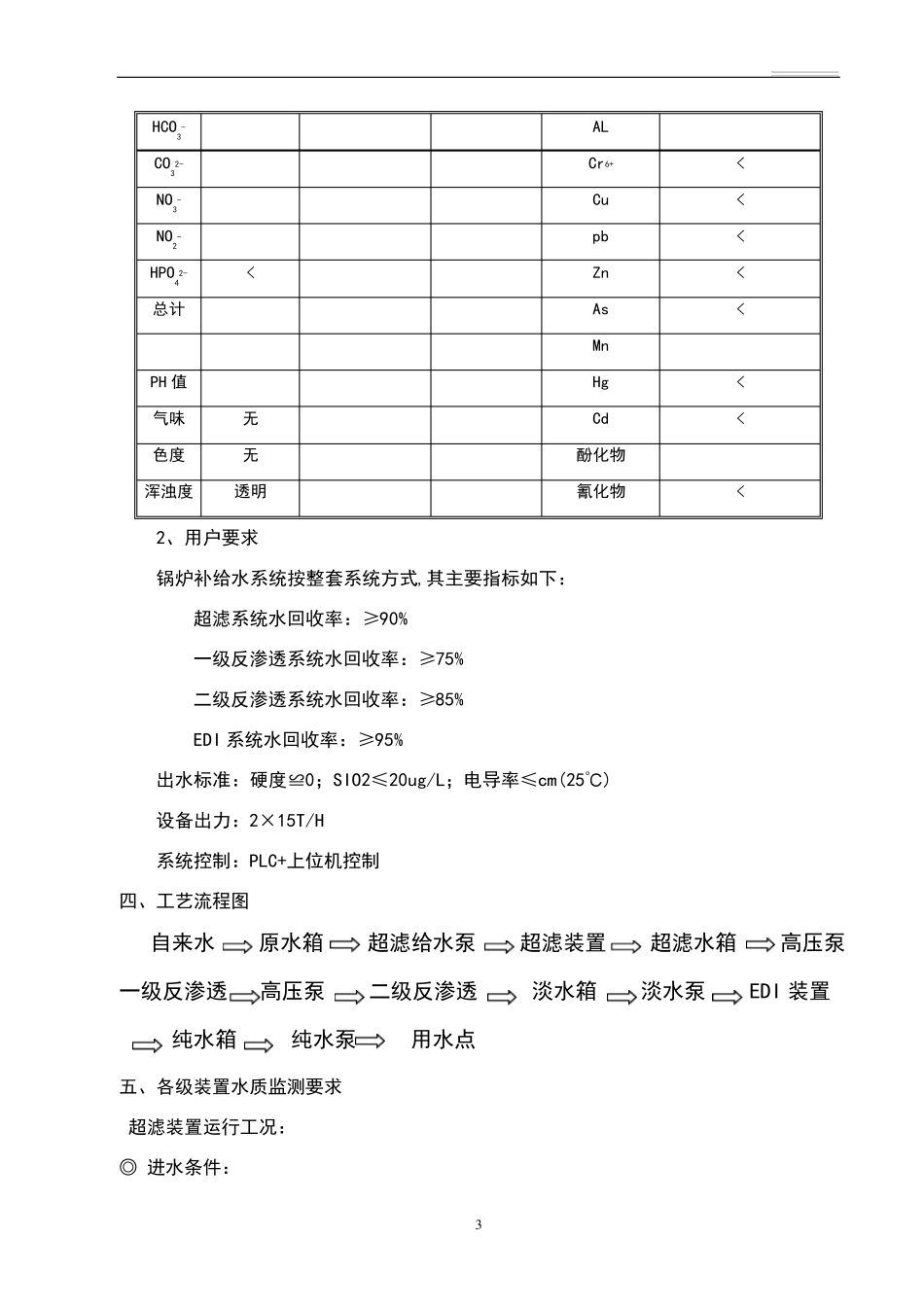

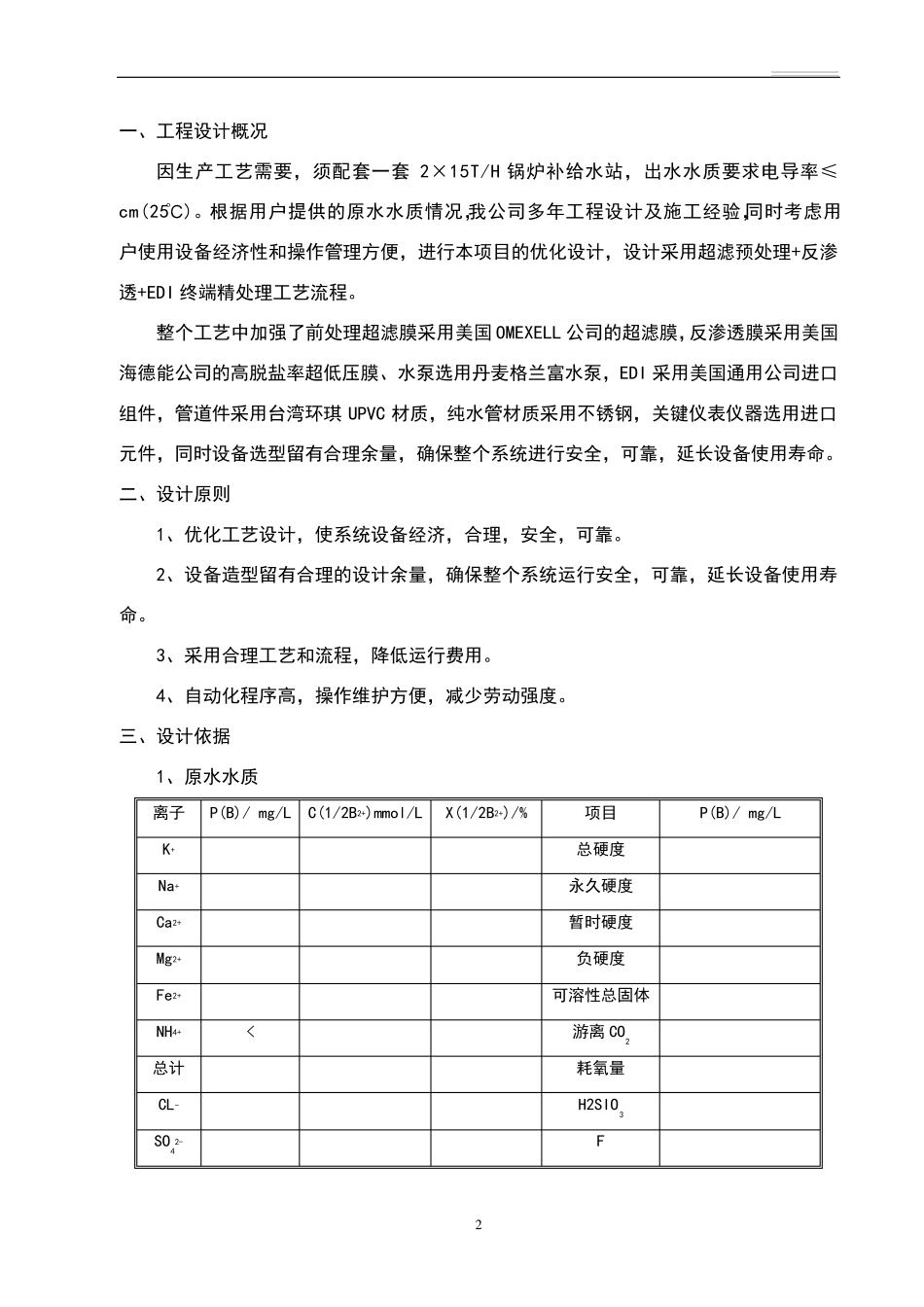

1 2×15T/H 锅炉补给水处理系统 设 计 方 案 2 一、工程设计概况 因生产工艺需要，须配套一套2×15T/H 锅炉补给水站，出水水质要求电导率≤cm(25℃)。根据用户提供的原水水质情况，我公司多年工程设计及施工经验，同时考虑用户使用设备经济性和操作管理方便，进行本项目的优化设计，设计采用超滤预处理+反渗透+EDI 终端精处理工艺流程。 整个工艺中加强了前处理超滤膜采用美国 OMEXELL 公司的超滤膜，反渗透膜采用美国海德能公司的高脱盐率超低压膜、水泵选用丹麦格兰富水泵，EDI 采用美国通用公司进口组件，管道件采用台湾环琪 UPVC 材质，纯水管材质采用不锈钢，关键仪表仪器选用进口元件，同时设备选型留有合理余量，确保整个系统进行安全，可靠，延长设备使用寿命。 二、设计原则 1、优化工艺设计，使系统设备经济，合理，安全，可靠。 2、设备造型留有合理的设计余量，确保整个系统运行安全，可靠，延长设备使用寿命。 3、采用合理工艺和流程，降低运行费用。 4、自动化程序高，操作维护方便，减 少 劳 动强度 。 三 、设计依 据 1、原水水质 离 子 P(B)/ mg/L C(1/2B2+)mmol/L X(1/2B2+)/% 项目 P(B)/ mg/L K+ 总 硬 度 Na+ 永 久 硬 度 Ca2+ 暂 时硬 度 Mg2+ 负 硬 度 Fe2+ 可溶 性总 固 体 NH4+ < 游 离 CO2 总 计 耗 氧 量 CL- H2SIO3 SO42- F 3 HCO3- AL CO32- Cr6+ < NO3- Cu < NO2- pb < HPO42- < Zn < 总计 As < Mn PH 值 Hg < 气味 无 Cd < 色度 无 酚化物 浑浊度 透明 氰化物 < 2、用户要求 锅炉补给水系统按整套系统方式,其主要指标如下： 超滤系统水回收率：≥90% 一级反渗透系统水回收率：≥75% 二级反渗透系统水回收率：≥85% EDI 系统水回收率：≥95% 出水标准：硬度≌0；SIO2≤20ug/L；电导率≤cm(25℃) 设备出力：2×15T/H 系统控制：PLC+上位机控制 四、工艺流程图 自来水 原水箱 超滤给水泵 超滤装置 超滤水箱 高压泵 一级反渗透 高压泵 二级反渗透 淡水箱 淡水泵 EDI 装置 纯水箱 纯水泵 用水点 五、各级装置水质监测要求 超滤装置运行工况： ◎ 进水条件： 4 (a) 水 温： 5-45 ℃ (b) 水 压： ≤ MPa (c) 浊 度： ≤300NTU (d) 残余氯： 200 mg/l (e) pH： 2-11 ◎ 反洗条件： (a) 水 温： 5-45℃ (b) 水 压： < (c) 水 量： <200...
