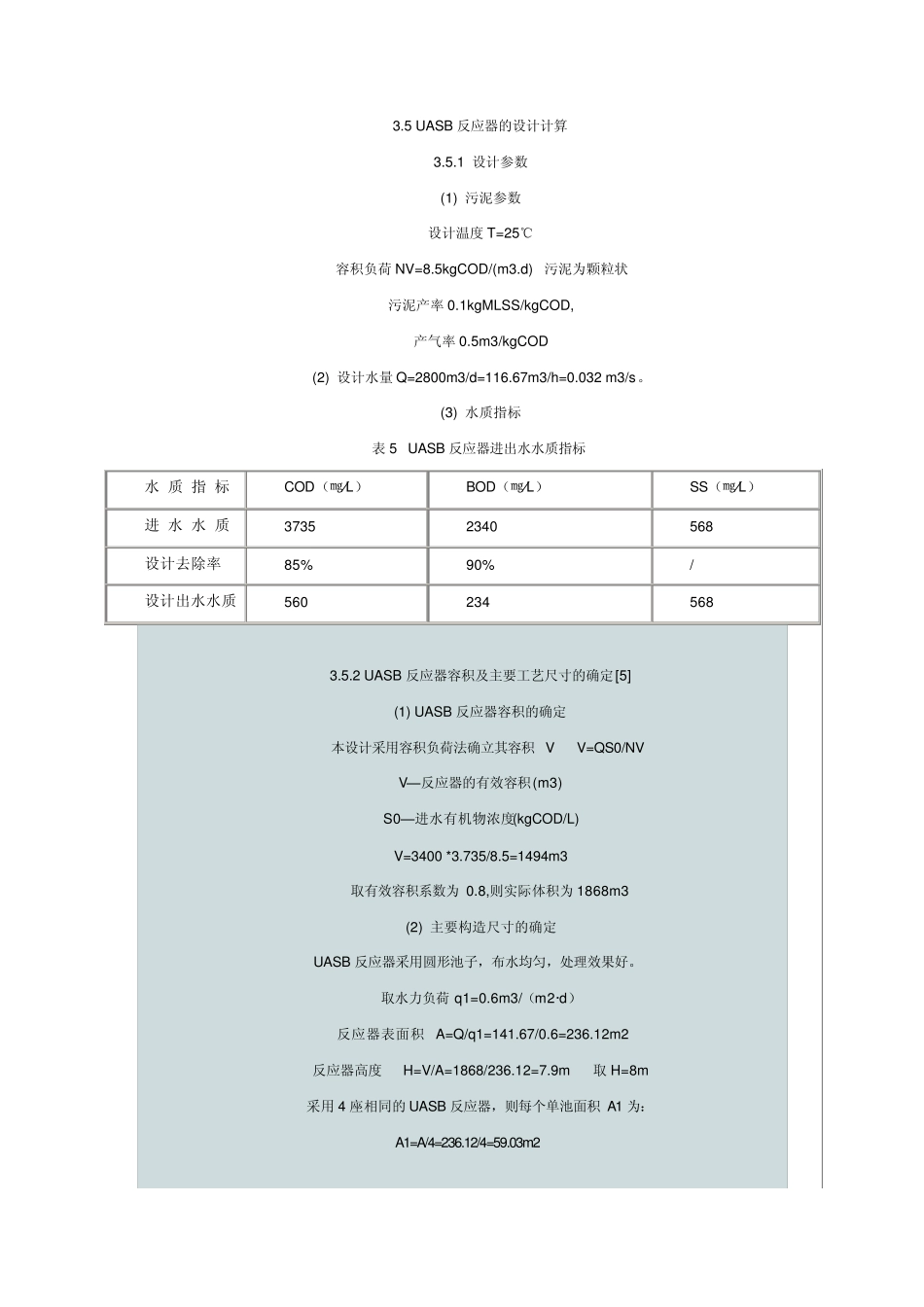

UASB设计计算时间_第1页
1/33
UASB设计计算时间_第2页
2/33
UASB设计计算时间_第3页
3/33
3.5 UASB 反应器的设计计算 3.5.1 设计参数 (1) 污泥参数 设计温度T=25℃ 容积负荷 NV=8.5kgCOD/(m3.d) 污泥为颗粒状 污泥产率 0.1kgMLSS/kgCOD, 产气率 0.5m3/kgCOD (2) 设计水量 Q=2800m3/d=116.67m3/h=0.032 m3/s。 (3) 水质指标 表 5 UASB 反应器进出水水质指标 水 质 指 标 COD(㎎∕L) BOD(㎎∕L) SS(㎎∕L) 进 水 水 质 3735 2340 568 设计去除率 85% 90% / 设计出水水质 560 234 568 3.5.2 UASB 反应器容积及主要工艺尺寸的确定[5] (1) UASB 反应器容积的确定 本设计采用容积负荷法确立其容积 V V=QS0/NV V—反应器的有效容积(m3) S0—进水有机物浓度(kgCOD/L) V=3400 *3.735/8.5=1494m3 取有效容积系数为 0.8,则实际体积为 1868m3 (2) 主要构造尺寸的确定 UASB 反应器采用圆形池子,布水均匀,处理效果好。 取水力负荷 q1=0.6m3/(m2·d) 反应器表面积 A=Q/q1=141.67/0.6=236.12m2 反应器高度 H=V/A=1868/236.12=7.9m 取 H=8m 采用 4 座相同的UASB 反应器,则每个单池面积 A1 为: A1=A/4=236.12/4=59.03m2 取D=9m 则实际横截面积 A2=3.14D2/4=63.6 m2 实际表面水力负荷 q1=Q/4A2=141.67/5 63.6=0.56 q1 在0.5—1.5m/h 之间,符合设计要求。 3.5.3 UASB 进水配水系统设计 (1) 设计原则 ① 进水必须要反应器底部均匀分布,确保各单位面积进水量基本相等,防止短路和表面负荷不均; ② 应满足污泥床水力搅拌需要,要同时考虑水力搅拌和产生的沼气搅拌; ③ 易于观察进水管的堵塞现象,如果发生堵塞易于清除。 本设计采用圆形布水器,每个 UASB 反应器设30 个布水点。 (2) 设计参数 每个池子的流量 Q1=141.67/4=35.42m3/h (3) 设计计算 查有关数据[6],对颗粒污泥来说,容积负荷大于 4m3/(m2.h)时,每个进水口的负荷须大于2m2 则 布水孔个数 n必须满足 пD2/4/n>2 即 n<пD2/8=3.14*9*9/8=32 取n=30 个 则 每个进水口负荷 a=пD2/4/n=3.14* 9* 9/4/30=2.12m2 可设3 个圆环,最里面的圆环设5 个孔口,中间设10 个,最外围设15 个,其草图见图4 ① 内圈 5 个孔口设计 服务面积: S1=5 *2.12=10.6m2 折合为服务圆的直径为: 用此直径用一个虚圆,在该圆内等分虚圆面积处设一实圆环,其上布5 个孔口 则圆环的直径计算如下: 3.14*d12/4=S1/2 ② 中圈 10 个孔口设计 服务面积: S...
