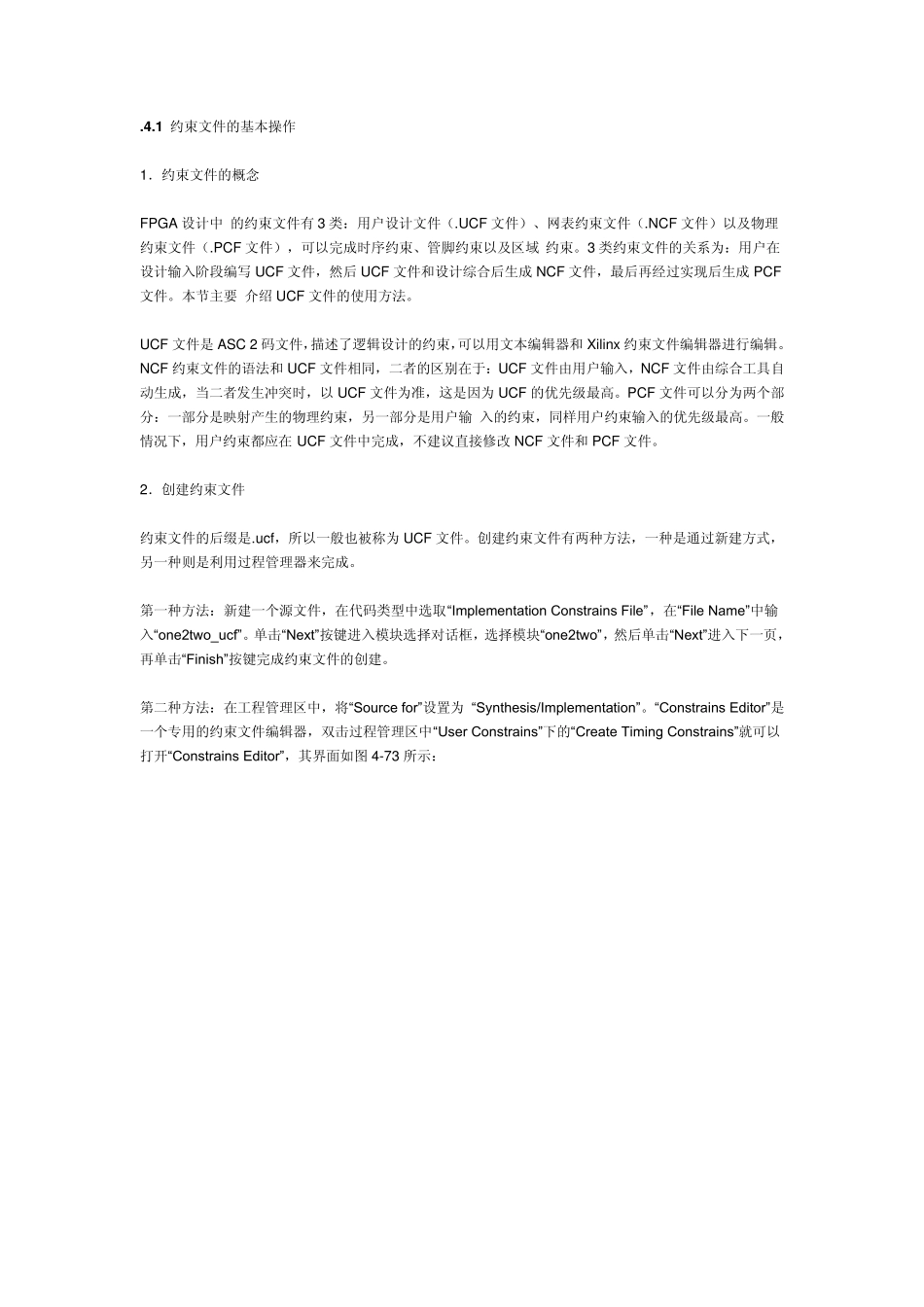

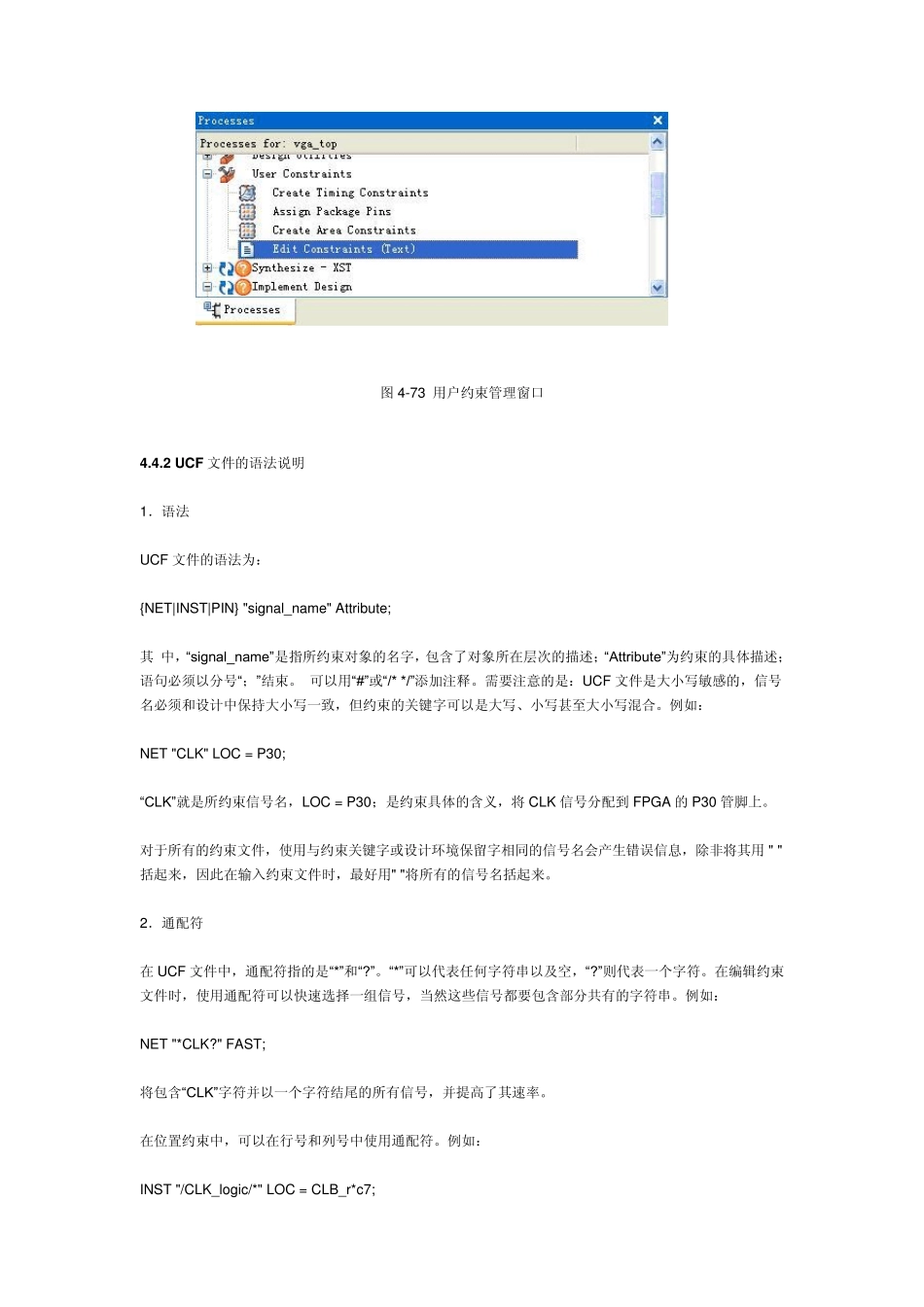

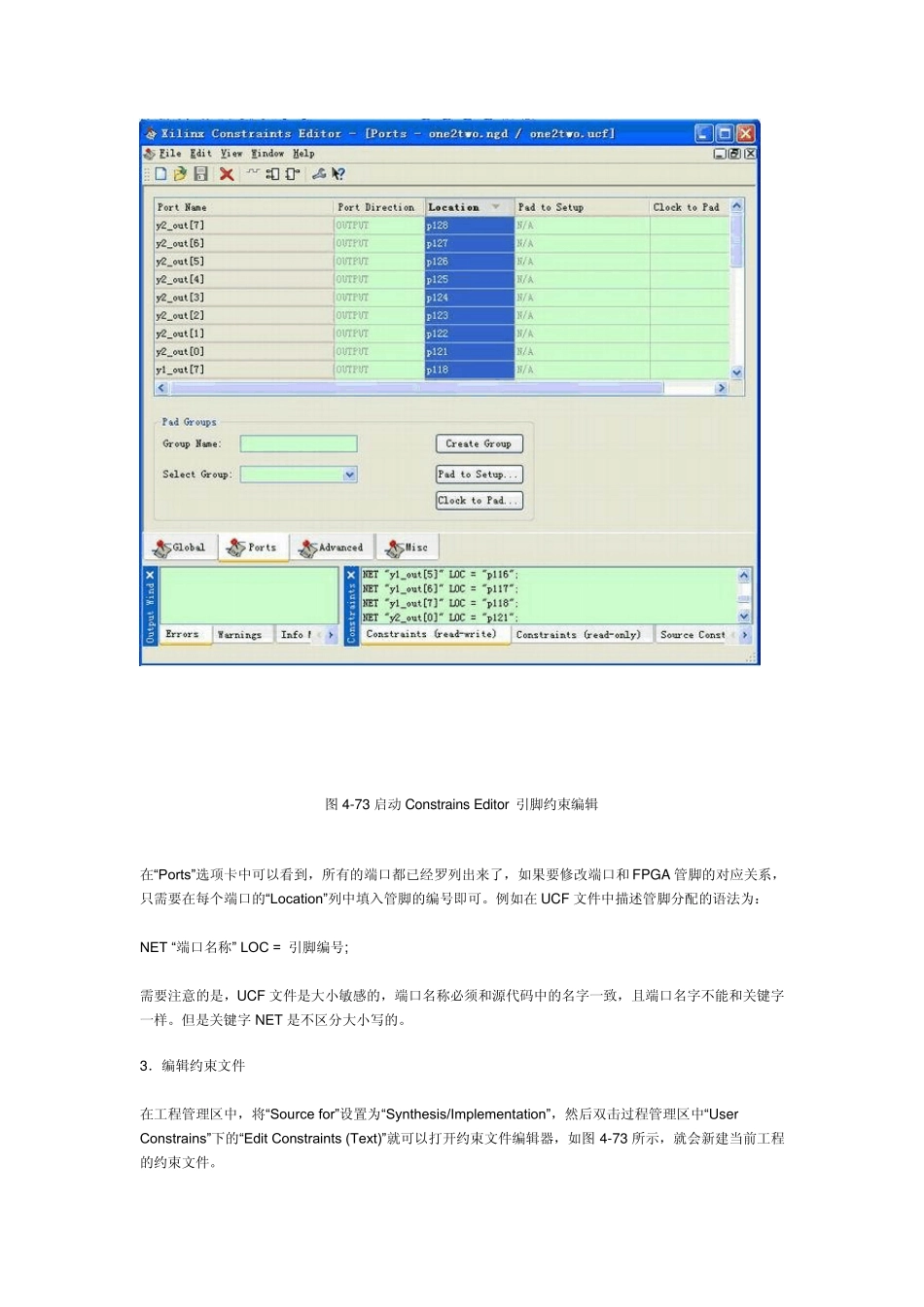

.4 .1 约束文件的基本操作 1．约束文件的概念 FPGA 设计中 的约束文件有3 类：用户设计文件（.UCF 文件）、网表约束文件（.NCF 文件）以及物理约束文件（.PCF 文件），可以完成时序约束、管脚约束以及区域 约束。3 类约束文件的关系为：用户在设计输入阶段编写 UCF 文件，然后 UCF 文件和设计综合后生成 NCF 文件，最后再经过实现后生成 PCF文件。本节主要 介绍 UCF 文件的使用方法。 UCF 文件是 ASC 2 码文件，描述了逻辑设计的约束，可以用文本编辑器和 Xilinx 约束文件编辑器进行编辑。NCF 约束文件的语法和 UCF 文件相同，二者的区别在于：UCF 文件由用户输入，NCF 文件由综合工具自 动生成，当二者发生冲突时，以 UCF 文件为准，这是因为 UCF 的优先级最高。PCF 文件可以分为两个部分：一部分是映射产生的物理约束，另一部分是用户输 入的约束，同样用户约束输入的优先级最高。一般情况下，用户约束都应在 UCF 文件中完成，不建议直接修改 NCF 文件和 PCF 文件。 2．创建约束文件 约束文件的后缀是.ucf，所以一般也被称为 UCF 文件。创建约束文件有两种方法，一种是通过新建方式，另一种则是利用过程管理器来完成。 第一种方法：新建一个源文件，在代码类型中选取“Implementation Constrains File”，在“File Name”中输入“one2two_ucf”。单击“Next”按键进入模块选择对话框，选择模块“one2two”，然后单击“Next”进入下一页，再单击“Finish”按键完成约束文件的创建。 第二种方法：在工程管理区中，将“Source for”设置为 “Synthesis/Implementation”。“Constrains Editor”是一个专用的约束文件编辑器，双击过程管理区中“User Constrains”下的“Create Timing Constrains”就可以打开“Constrains Editor”，其界面如图 4-73 所示： 图4-73 启动Constrains Editor 引脚约束编辑 在“Ports”选项卡中可以看到，所有的端口都已经罗列出来了，如果要修改端口和FPGA 管脚的对应关系，只需要在每个端口的“Location”列中填入管脚的编号即可。例如在UCF 文件中描述管脚分配的语法为： NET “端口名称” LOC = 引脚编号; 需要注意的是，UCF 文件是大小敏感的，端口名称必须和源代码中的名字一致，且端口名字不能和关键字一样。但是关键字 NET 是不区分大小写的。 3．编辑约束文件 在工程管理区中，将“Source for”设置为“Synthesis/Impleme...
