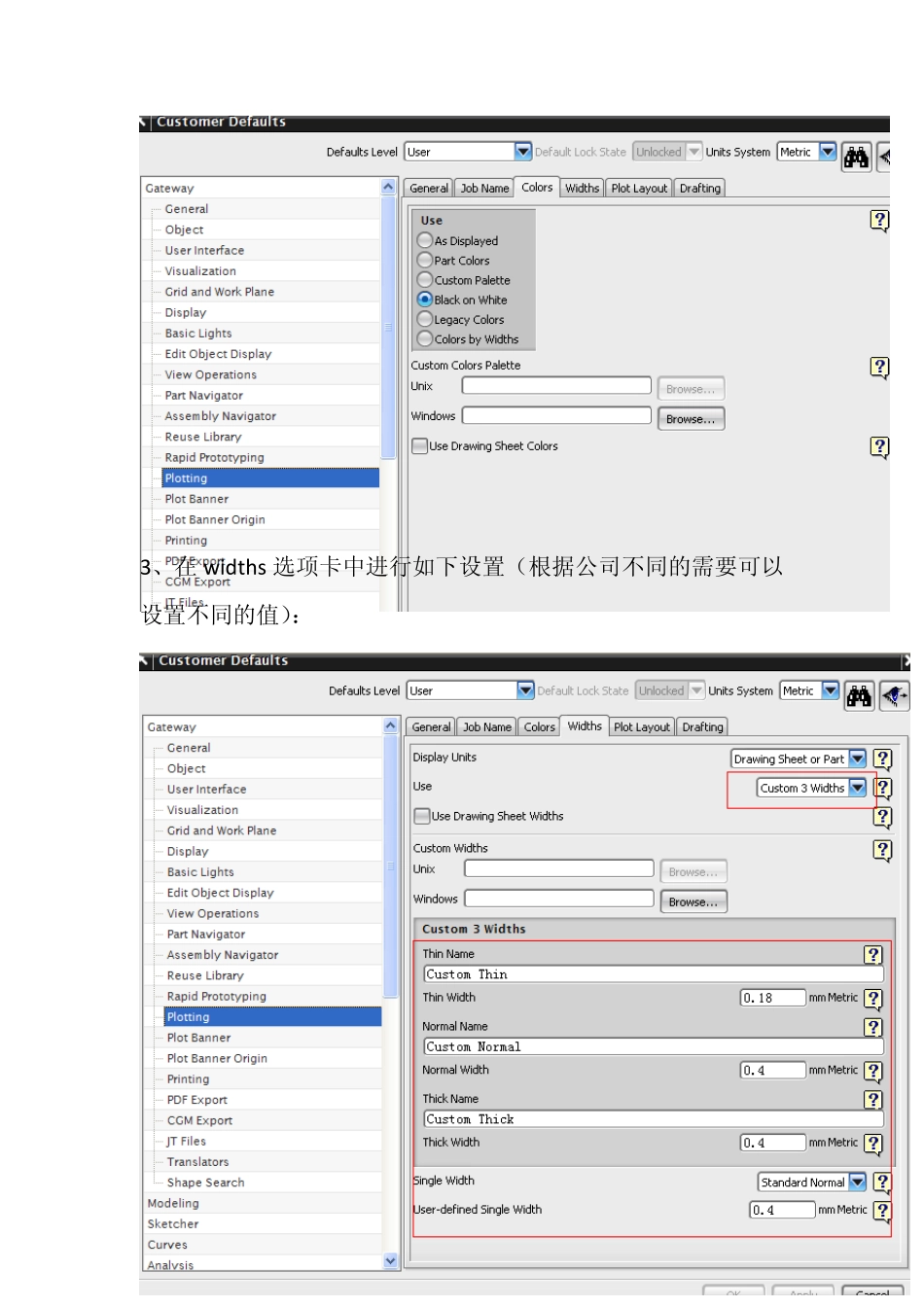

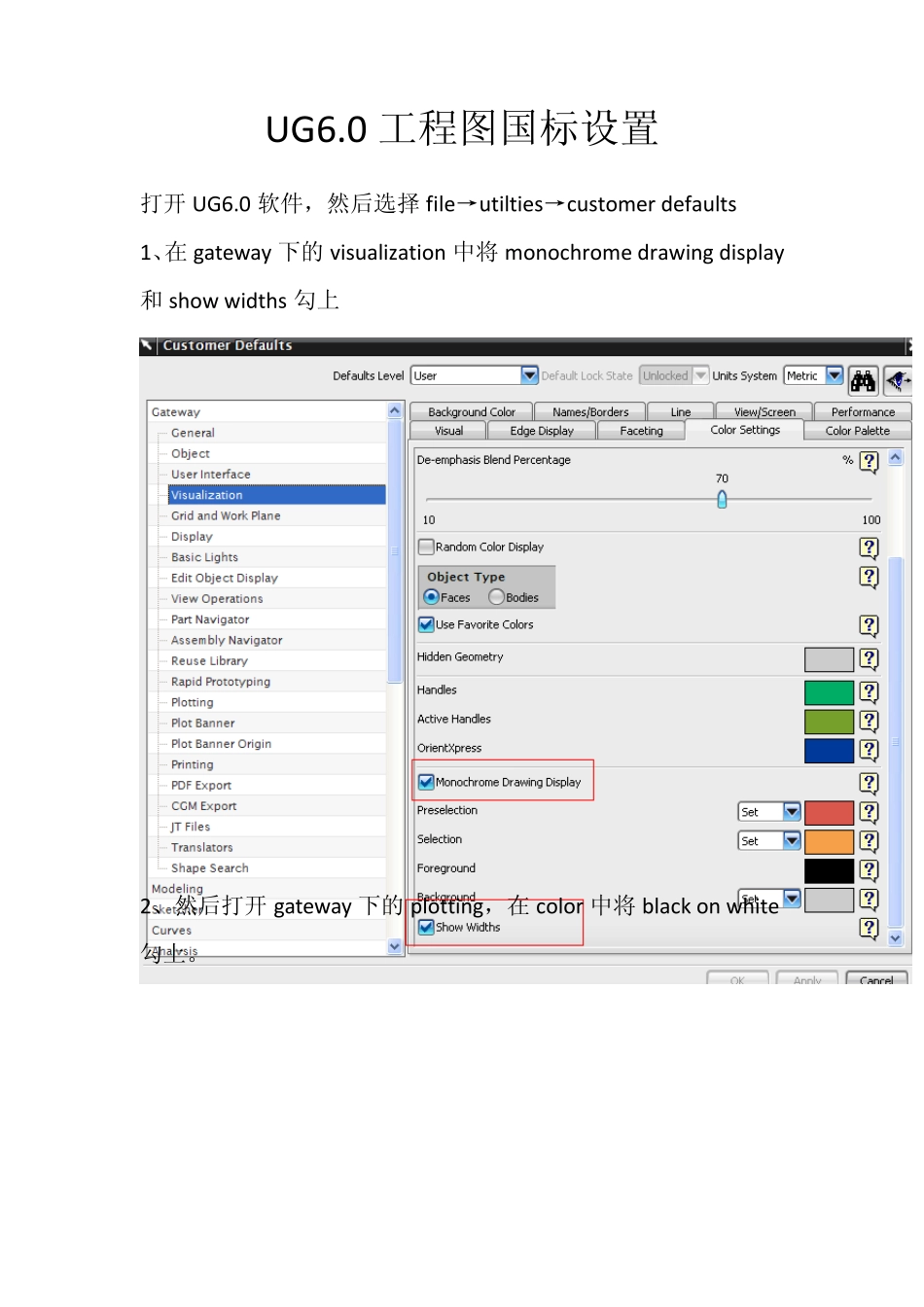

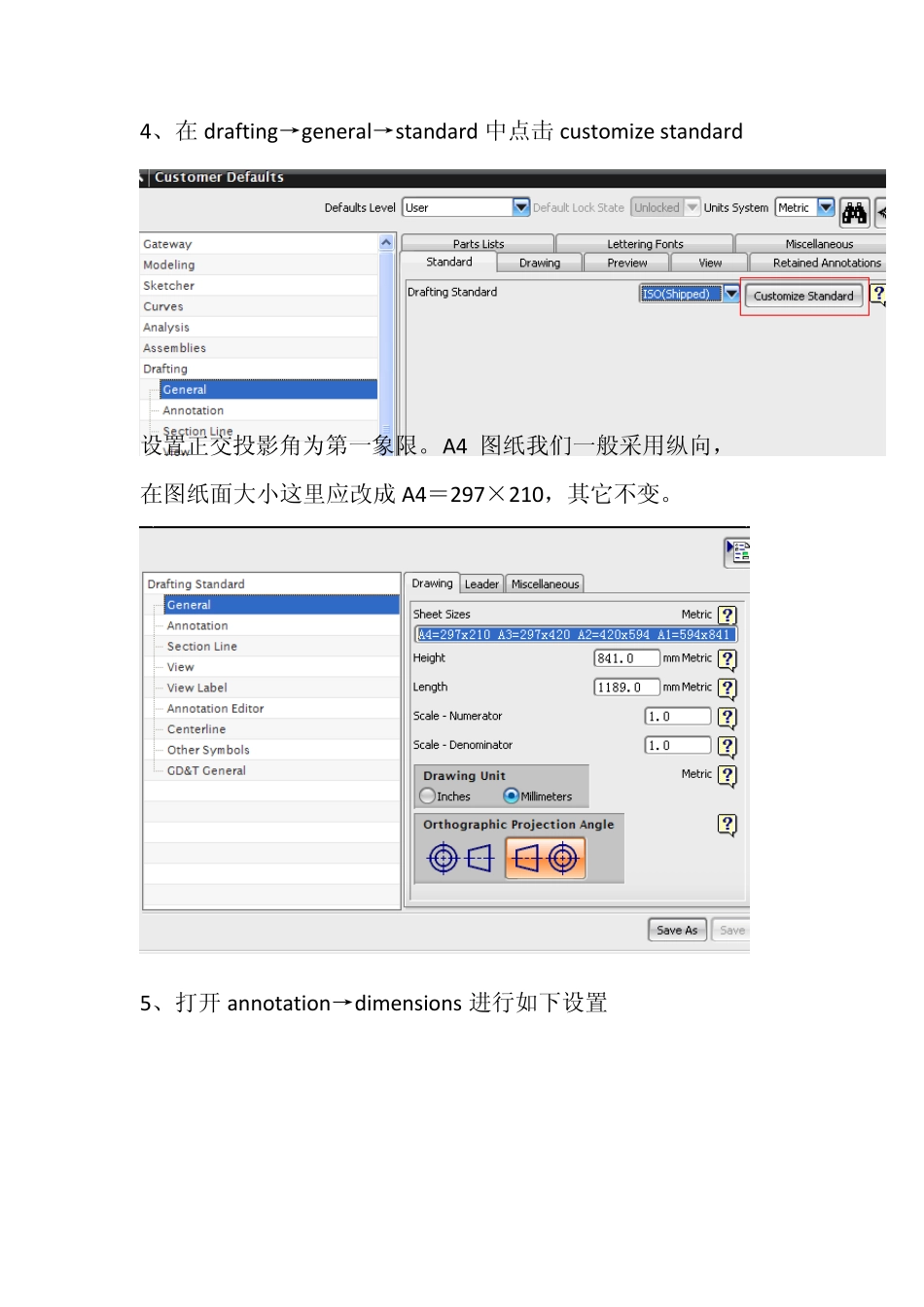

UG6.0 工程图国标设置 打开UG6.0 软件，然后选择file→utilties→customer defaults 1、在 gateway 下的 visualization 中将 monochrome drawing display和 show widths 勾上 2、然后打开gateway 下的 plotting，在 color 中将 black on white勾上。3、在 w idths 选项卡中进行如下设置（根据公司不同的需要可以设置不同的值）： 4、在drafting→general→standard 中点击customize standard 设置正交投影角为第一象限。A4 图纸我们一般采用纵向， 在图纸面大小这里应改成A4＝297×210，其它不变。 5、打开 annotation→dimensions 进行如下设置 6、然后打开 chamfer dimension 进行设置 7、在 narrow dimensions 中进行如下设置 8、在 line/arrow 中进行如下设置 9、在 lettering 中进行如下设置，对称公差字体大小按 3.175,上下限公差字体大小按 2.0（在作工程图时单独设置）： 10、在 u nits 中进行如下设置 11、在 radial 中进行如下设置 12、在 section line 中的 arrow 中进行如下设置 13、在 tayle 中设置 Labels and letters 设置 14、在 view label 中的 other 中设置 15、Detail 中设置 16、Section 中设置 17、在 annotation editor 中进行如下设置 18、Centerline 中的选项卡分别进行如下设置 19、GD＆T General 中的标准没有国标方式，我们一般就选择 ISO标准了 到这里，我们的 customize standard 就设置好了，点击 save as，取个名称保存起来。 20、在 drafting 中的 surface finish symbols 中设置 到这里，我们的GB 的工程图设置基本就定义好了，当然设置中的数值根据每个公司不同的需要而另外更改，本文档提供此更改方法已教会大家使用UG 设置。 我们将drafting 中general 的设置切换成我们刚刚改好的customize standard 更改完成后点击右下角的OK。然后我们重新启动UG，刚才的设置都应用了，直接工作就可以了。 在drafting模块中的tools→drafting standard中我们可以看到正在使用的标准，点击OK 后确认使用。
