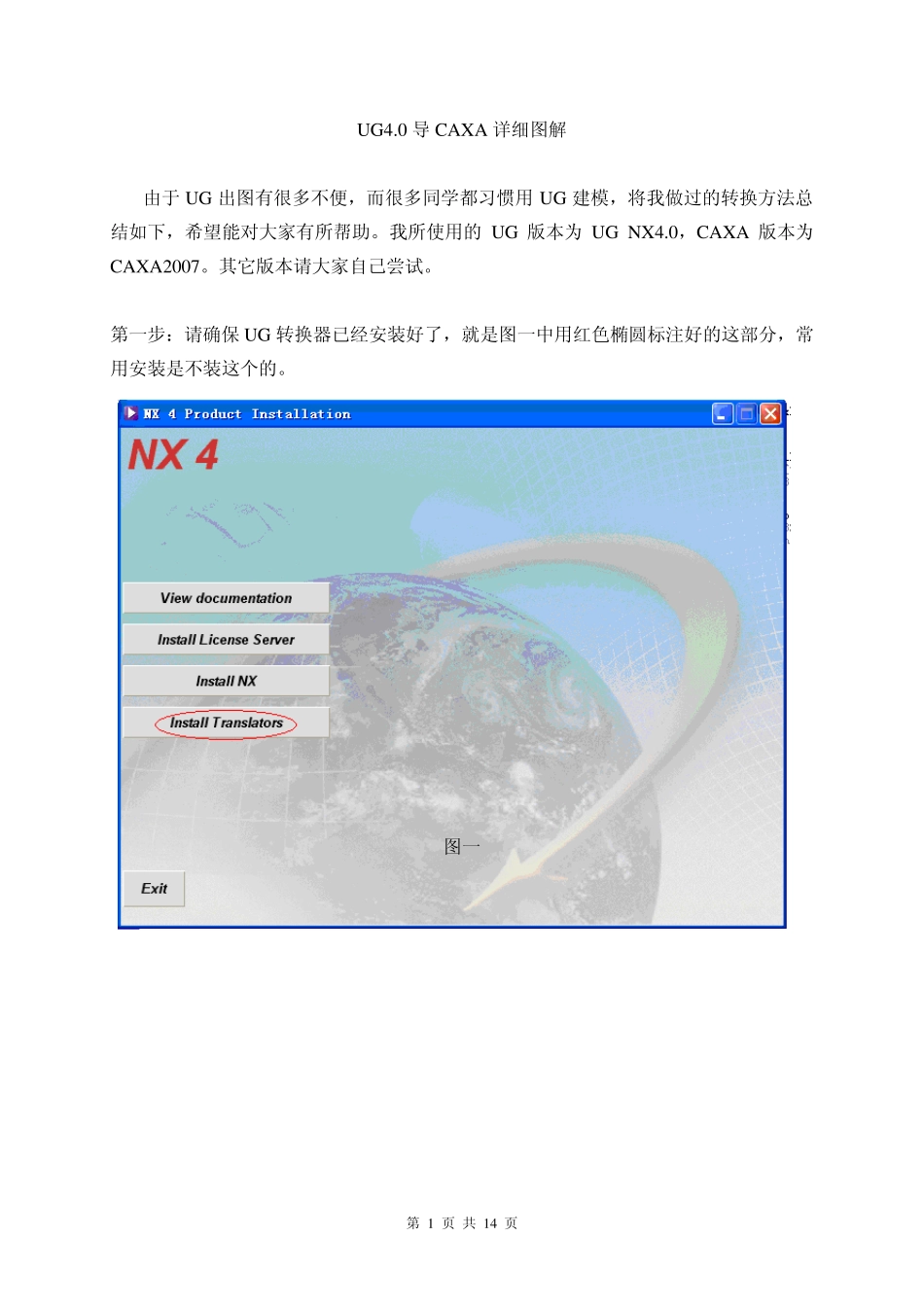

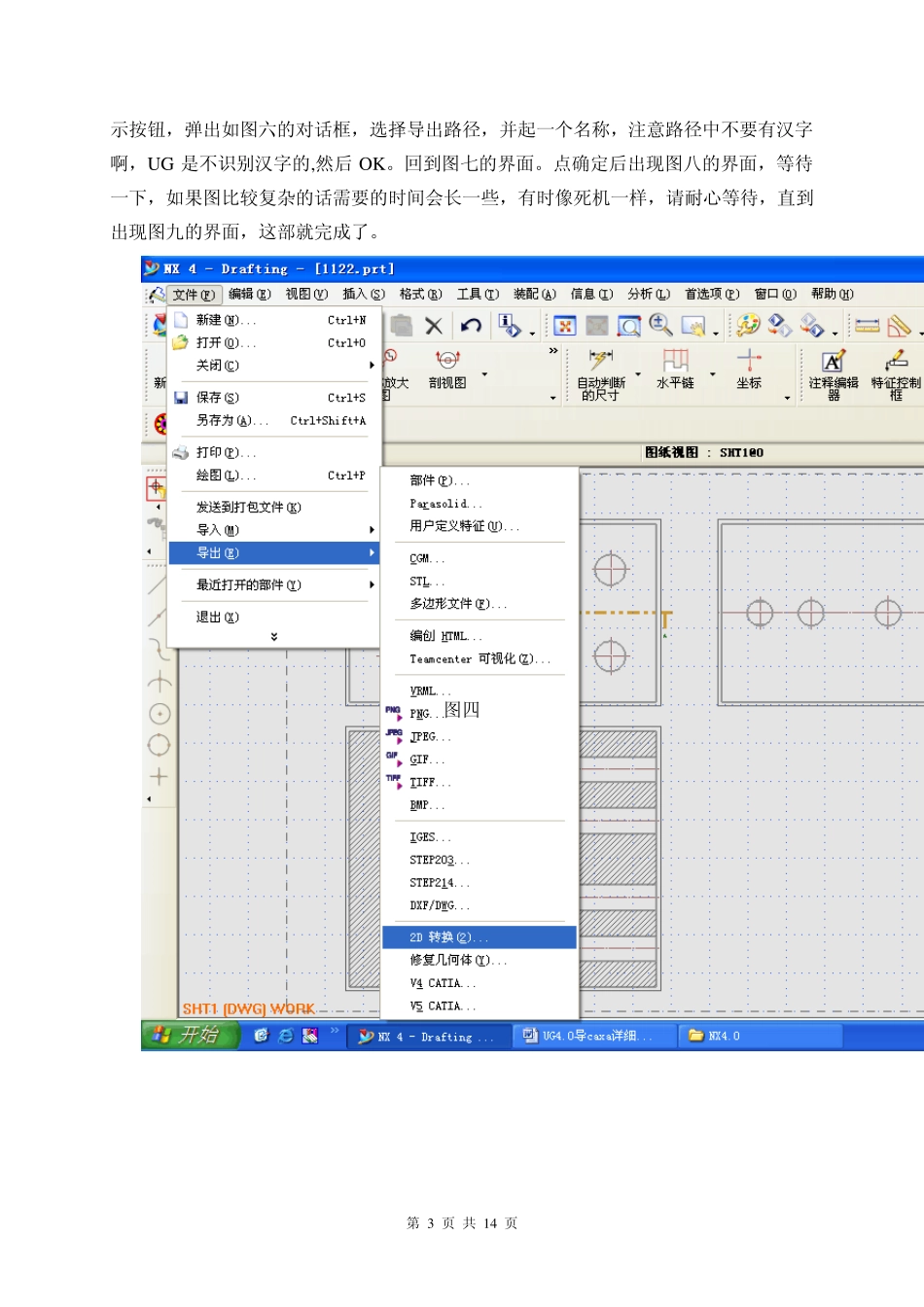

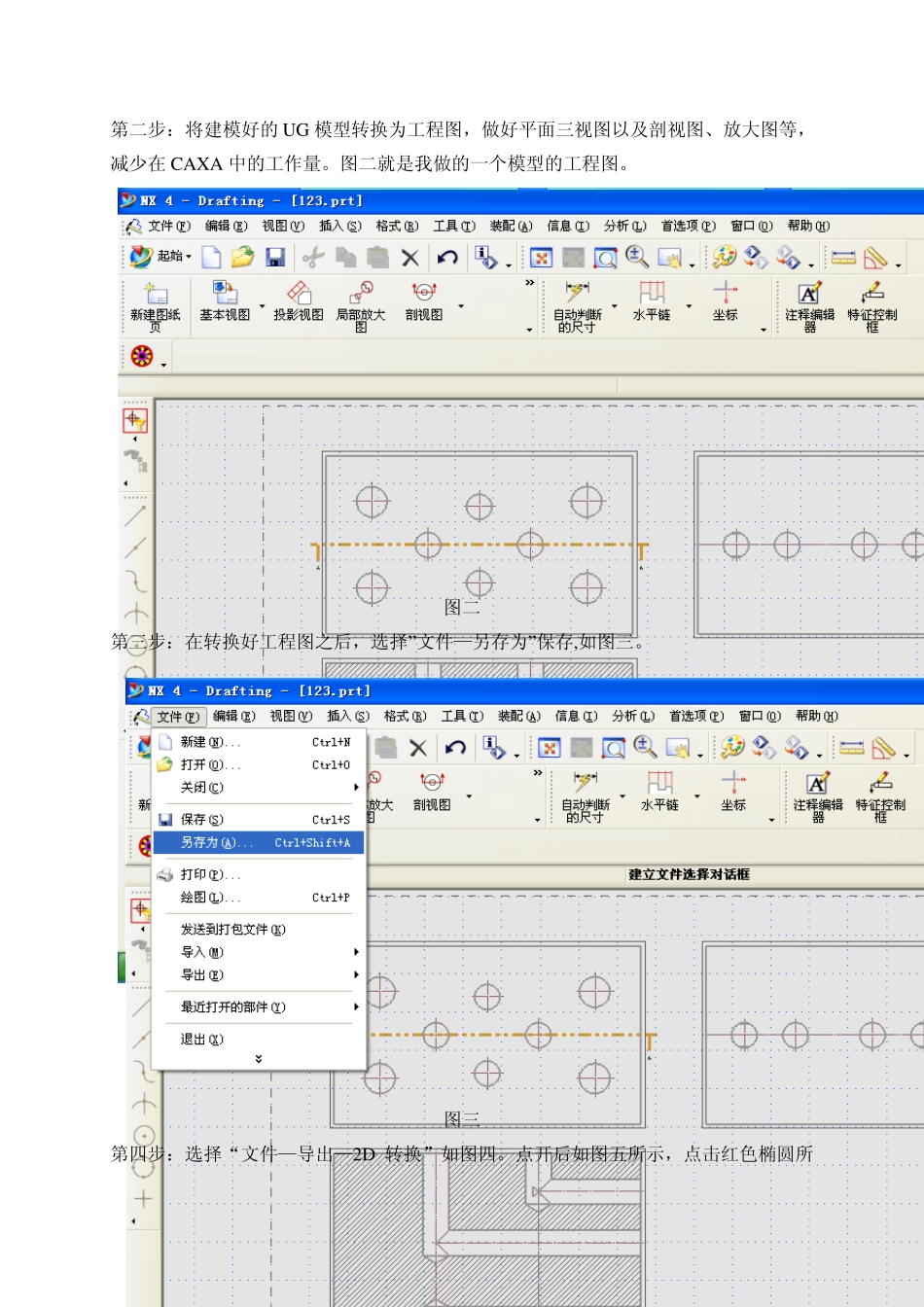

第 1 页 共 14 页 UG4.0 导CAXA 详细图解 由于UG 出图有很多不便，而很多同学都习惯用UG 建模，将我做过的转换方法总结如下，希望能对大家有所帮助。我所使用的UG 版本为 UG NX4.0，CAXA 版本为CAXA2007。其它版本请大家自己尝试。 第一步：请确保 UG 转换器已经安装好了，就是图一中用红色椭圆标注好的这部分，常用安装是不装这个的。 图一 第 2 页 共 14 页 第二步：将建模好的UG 模型转换为工程图，做好平面三视图以及剖视图、放大图等，减少在CAXA 中的工作量。图二就是我做的一个模型的工程图。 图二 第三步：在转换好工程图之后，选择”文件—另存为”保存,如图三。 图三 第四步：选择“文件—导出—2D 转换”如图四。点开后如图五所示，点击红色椭圆所第 3 页 共 14 页 示按钮，弹出如图六的对话框，选择导出路径，并起一个名称，注意路径中不要有汉字啊，U G 是不识别汉字的,然后O K 。回到图七的界面。点确定后出现图八的界面，等待一下，如果图比较复杂的话需要的时间会长一些，有时像死机一样，请耐心等待，直到出现图九的界面，这部就完成了。 图四 第 4 页 共 1 4 页 图五 图六 第 5 页 共 1 4 页 图七 第 6 页 共 1 4 页 图八 第 7 页 共 14 页 图九 第五步：选择“文件—打开”打开刚刚导出的文件，如图十所示。 图十 第六步：选择“文件|—导出—DXF/DWG…”如图十一所示。点击后如图十二所示。点第 8 页 共 1 4 页 击图十二红色椭圆所示的按钮，为导出文件指定路径，如图十三所示。 图十一 图十二 第 9 页 共 14 页 图十三 点击O K 后回到图十二所示界面，点击“确定”后出现图十四的对话框，点“是”，弹出图十五的界面，如果是零件比较多的装配图，需要的时间会多一些，直到出现图十六第 10 页 共 14 页 的界面，U G 导出完毕。 图十四 图十五 第 1 1 页 共 1 4 页 图十六 第 12 页 共 14 页 第七步：关闭UG 打开CAXA。选择“文件—并入文件’如图十七所示，点击后出现图十八的对话框。 图十七 第 13 页 共 14 页 图十八 在对话框中选择“文件类型”为 DXF/DWG 格式，如图十八红色椭圆所示。在“查找范围”中找到从 UG 中最后导出的文件，点“打开”，出现图十九的界面，点“取消”，如果一次取消不了就多点几次。 第 14 页 共 14 页 图十九 之后就和在CAXA 中调用标准库时一样，放置好工程图就好了，调入图框，如图二十所示，现在就和你在CAXA 中做的图一样了，可以自由编辑了。 图二十
