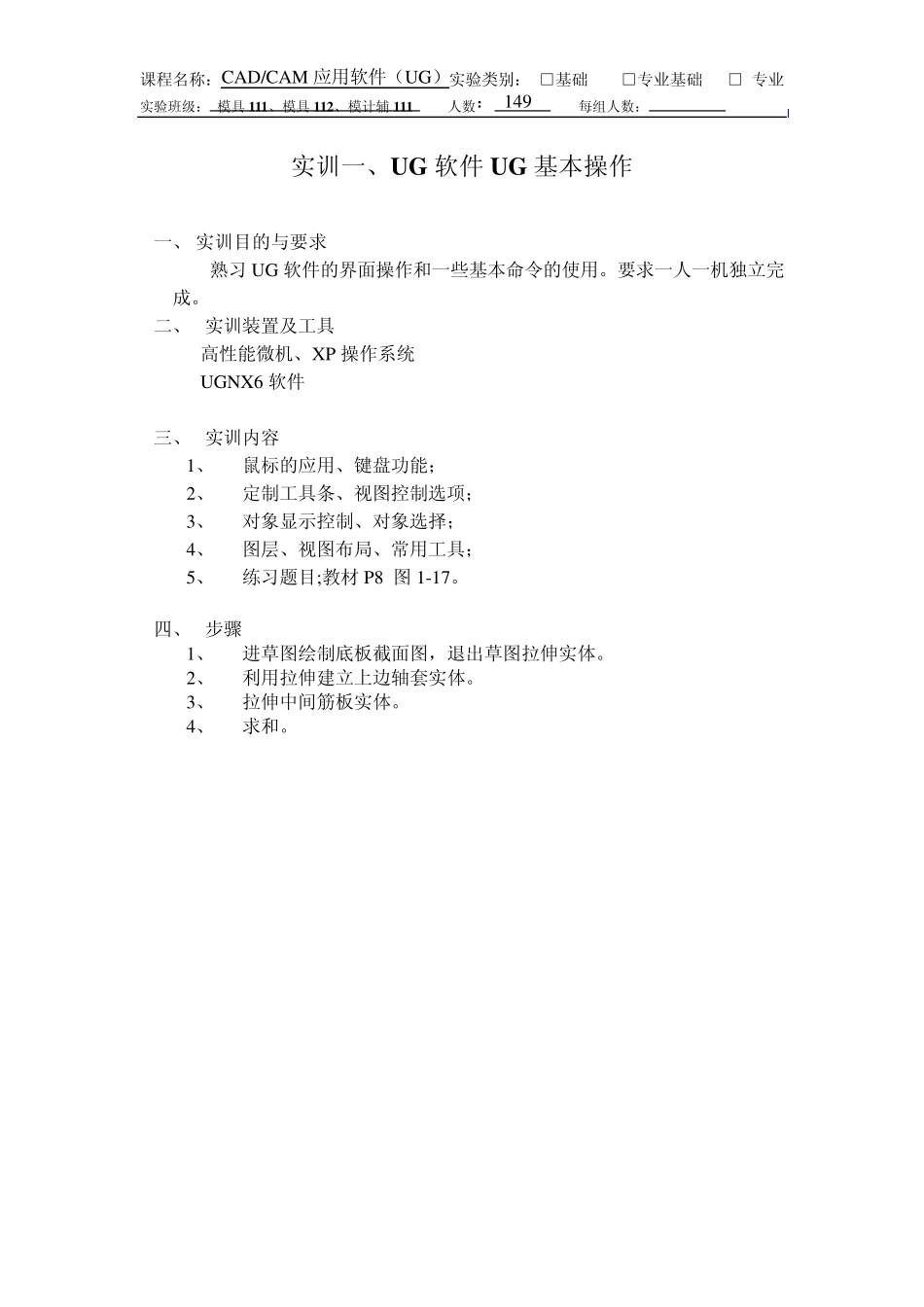

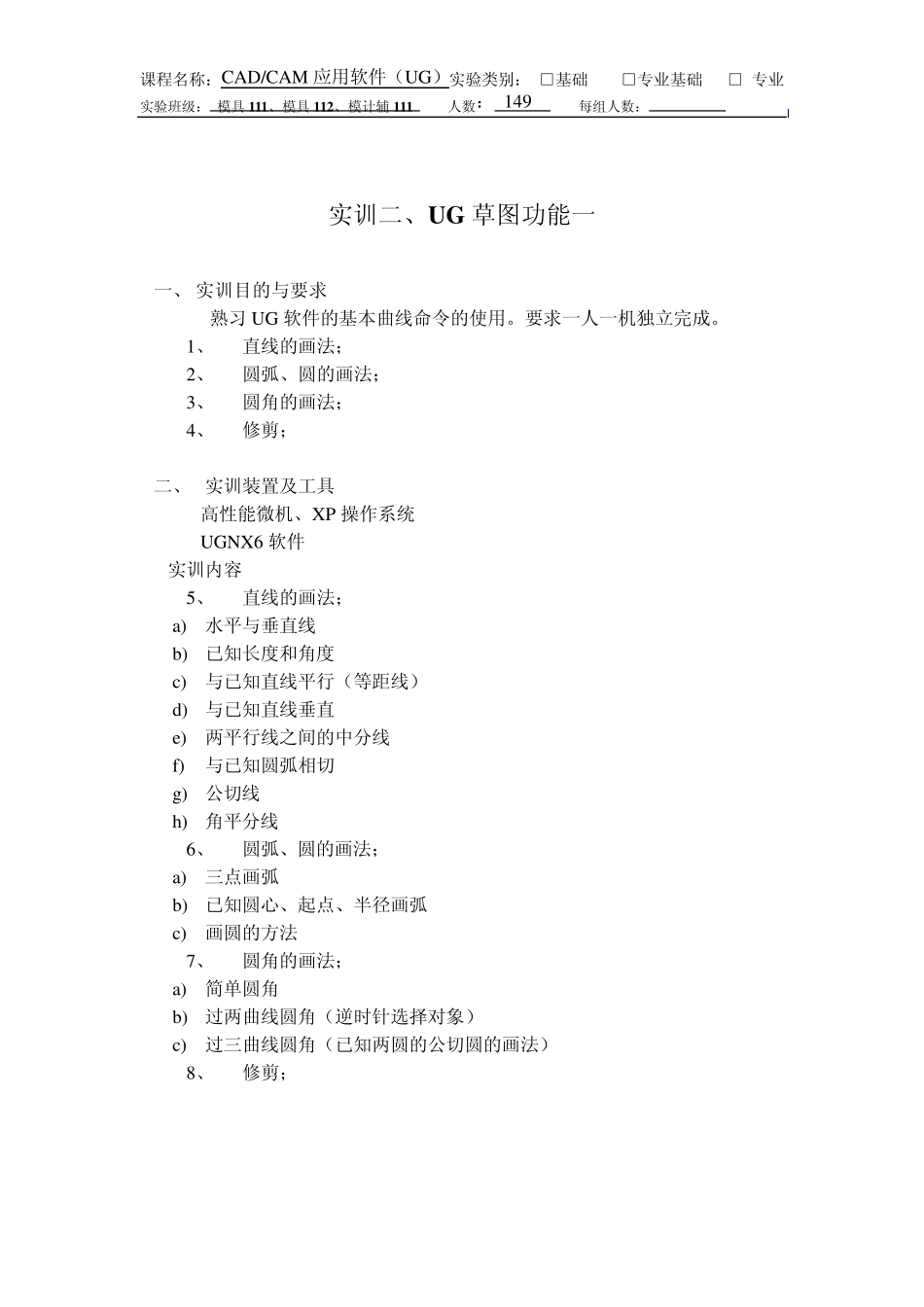

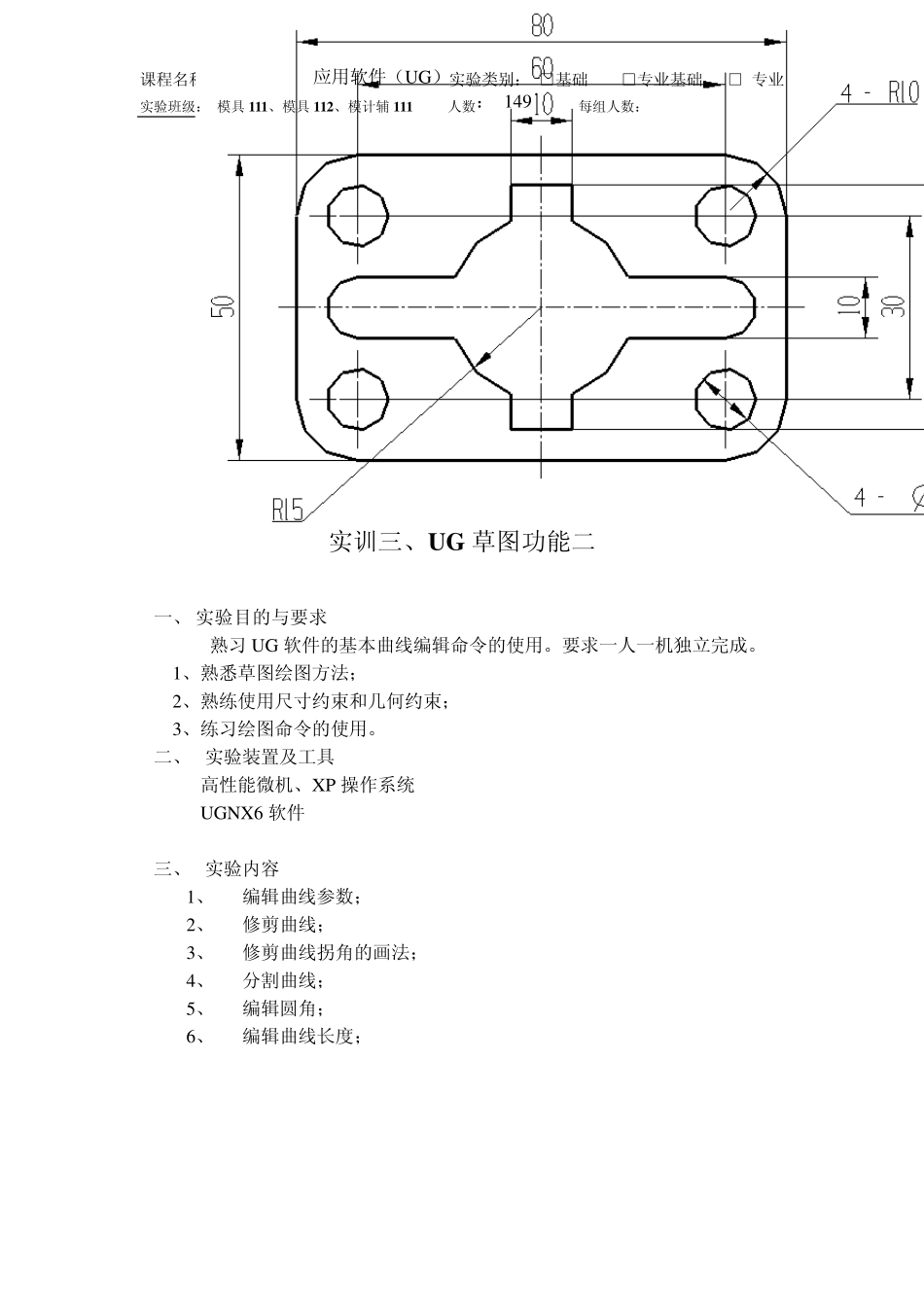

课程名称:CAD/CAM 应用软件(U G)实验类别: □基础 □专业基础 □ 专业 实验班级: 模具 111、模具 112、模计辅 111 人数: 149 每组人数: 实训一、UG 软件UG 基本操作 一、 实训目的与要求 熟习 U G 软件的界面操作和一些基本命令的使用。要求一人一机独立完成。 二、 实训装置及工具 高性能微机、X P 操作系统 U GNX 6 软件 三、 实训内容 1、 鼠标的应用、键盘功能; 2、 定制工具条、视图控制选项; 3、 对象显示控制、对象选择; 4、 图层、视图布局、常用工具; 5、 练习题目;教材 P8 图 1-17。 四、 步骤 1、 进草图绘制底板截面图,退出草图拉伸实体。 2、 利用拉伸建立上边轴套实体。 3、 拉伸中间筋板实体。 4、 求和。 课程名称:CAD/CAM 应用软件(UG)实验类别: □基础 □专业基础 □ 专业 实验班级: 模具 111、模具 112、模计辅 111 人数: 149 每组人数: 实训二、UG 草图功能一 一、 实训目的与要求 熟习 UG 软件的基本曲线命令的使用。要求一人一机独立完成。 1、 直线的画法; 2、 圆弧、圆的画法; 3、 圆角的画法; 4、 修剪; 二、 实训装置及工具 高性能微机、XP 操作系统 UGNX6 软件 实训内容 5、 直线的画法; a) 水平与垂直线 b) 已知长度和角度 c) 与已知直线平行(等距线) d) 与已知直线垂直 e) 两平行线之间的中分线 f) 与已知圆弧相切 g ) 公切线 h ) 角平分线 6、 圆弧、圆的画法; a) 三点画弧 b) 已知圆心、起点、半径画弧 c) 画圆的方法 7、 圆角的画法; a) 简单圆角 b) 过两曲线圆角(逆时针选择对象) c) 过三曲线圆角(已知两圆的公切圆的画法) 8、 修剪; 课程名称:CAD/CAM 应用软件(U G)实验类别: □基础 □专业基础 □ 专业 实验班级: 模具 111、模具 112、模计辅 111 人数: 149 每组人数: 实训三、UG 草图功能二 一、 实验目的与要求 熟习 U G 软件的基本曲线编辑命令的使用。要求一人一机独立完成。 1、熟悉草图绘图方法; 2、熟练使用尺寸约束和几何约束; 3、练习绘图命令的使用。 二、 实验装置及工具 高性能微机、X P 操作系统 U GNX 6 软件 三、 实验内容 1、 编辑曲线参数; 2、 修剪曲线; 3、 修剪曲线拐角的画法; 4、 分割曲线; 5、 编辑圆角; 6、 编辑曲线长度; 课程名称:CAD/...
