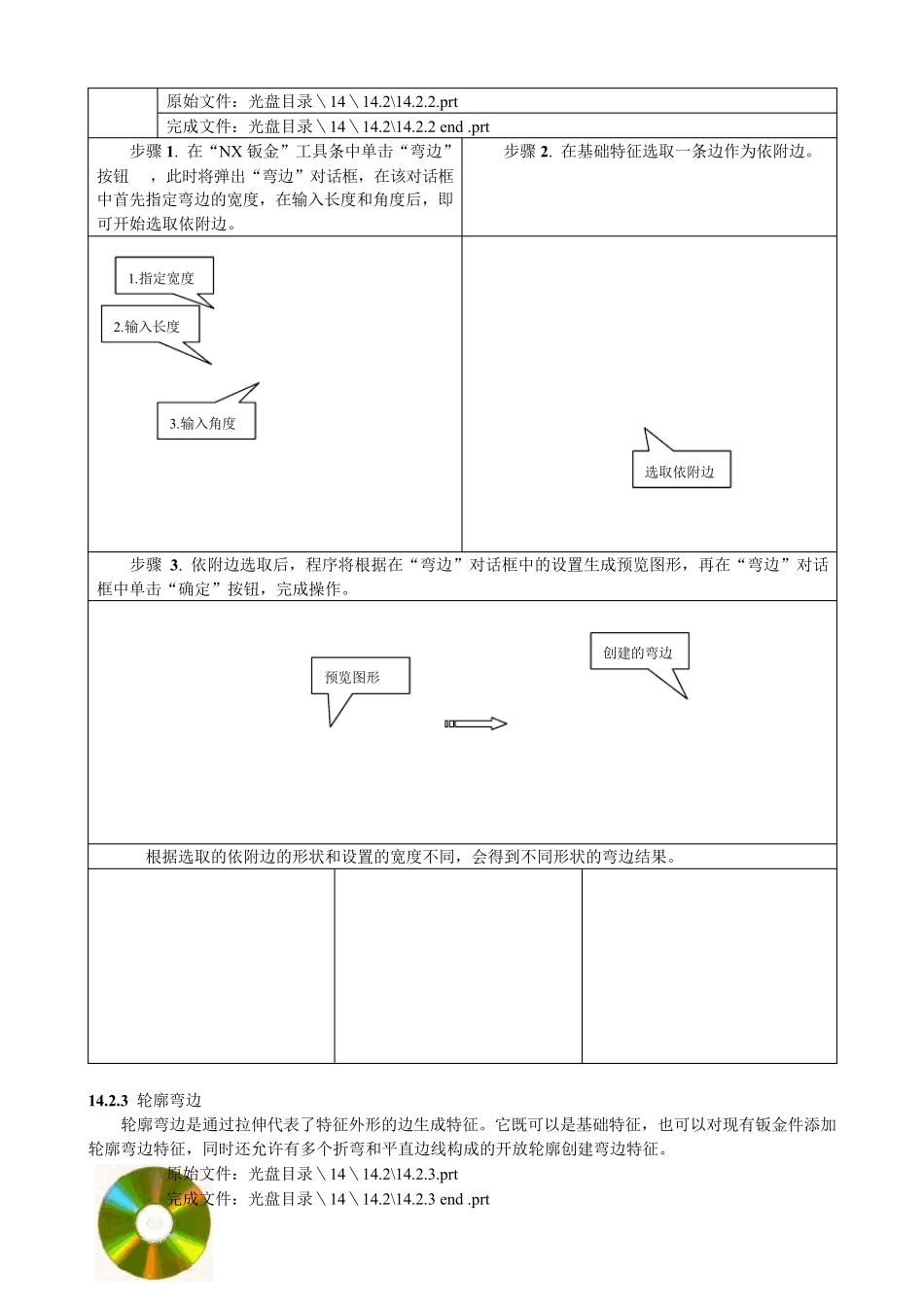

钣金设计  钣金环境预设置  钣金的弯边  钣金件的折弯  轮廓件的高级设计 14.1 钣金设计概述 钣金产品在日常生活中随处可见，从日用家电到汽车、飞机、轮船等。随着科技的发展和生活水平的提高，对产品外观、质量的要求也越来越高。U G N X 4.0 中的钣金设计模块提供了强大的钣金设计功能，使用户轻松、快捷的完成设计工作。 14.1.1 N X 钣金模块 打开 U G N X 4.0 后，在“标准”工具条中单击“起始”按钮，在弹出的下来菜单中单击“N X 钣金”命令，随即进入钣金设计模块。在钣金设计模块中，主要使用“NX 钣金”工具条中提供的命令来完成设计工作，如下图所示。 由于钣金件也属于特征的范围，所以在钣金模块中，建模模块中的“成型特征”、“特征操作”和“编辑特征”工具条中的部分命令可以使用，如圆台、腔体、实例特征等命令。实际上钣金模块属于建模模块的扩展。 14.1.2 N X 钣金首选项 钣金首选项设置可以在设计零件之前定义某些参数，用以提高设计效率，减少重复的参数设置。如果设置了首选项参数后，在设计过程中或完成后再更改参数设置，可能会导致参数错误。在菜单栏中单击“首选项>NX 钣金”命令后，将弹出“NX 钣金”首选项对话框，其中包含两个选项： 1. 部件属性 该选项用于设置钣金件的全程参数和折弯许可半径公式。 “折弯半径”表示钣金件在折弯时的弯曲半径。“止裂口深度/宽度”表示钣金件在折弯时所添加止裂口的深度/宽度。“折弯许可半径公式”用于设置钣金件折弯时采用的公式，主要使用中性层因子来定义折弯。 2. 平面展开图处理 该选项用于设置钣金件的拐角处理和简化平面展开图的方式。 “拐角处理选项”用于设置钣金件拐角处理的方式，包括无、倒斜角和半径。“平面展开图简化”选项用于设置钣金件展开图进行简化方式。“移除系统生成得折弯缺口”用于控制在创建折弯特征时是否移除工艺缺口。 14 .2 钣金特征 14 .2.1 垫片 通过选择已有草图或草绘外形轮廓，再指定垫片的厚度即可创建特征。需要注意的是选取的草图轮廓或曲线轮廓必须是封闭的。垫片特征可以是钣金件的基础特征，也可以是附加材料。 原始文件：光盘目录＼14＼14.2\14.2.1.prt 完成文件：光盘目录＼14＼14.2\14.2.1 end .prt 步骤 1. 在“NX 钣金”工具条中单击“垫片”按钮，此时将弹出“垫片”对话框，此时可以选取封闭曲线或草图作为轮廓线。 步骤 2. 在“选择意图”对话框...
