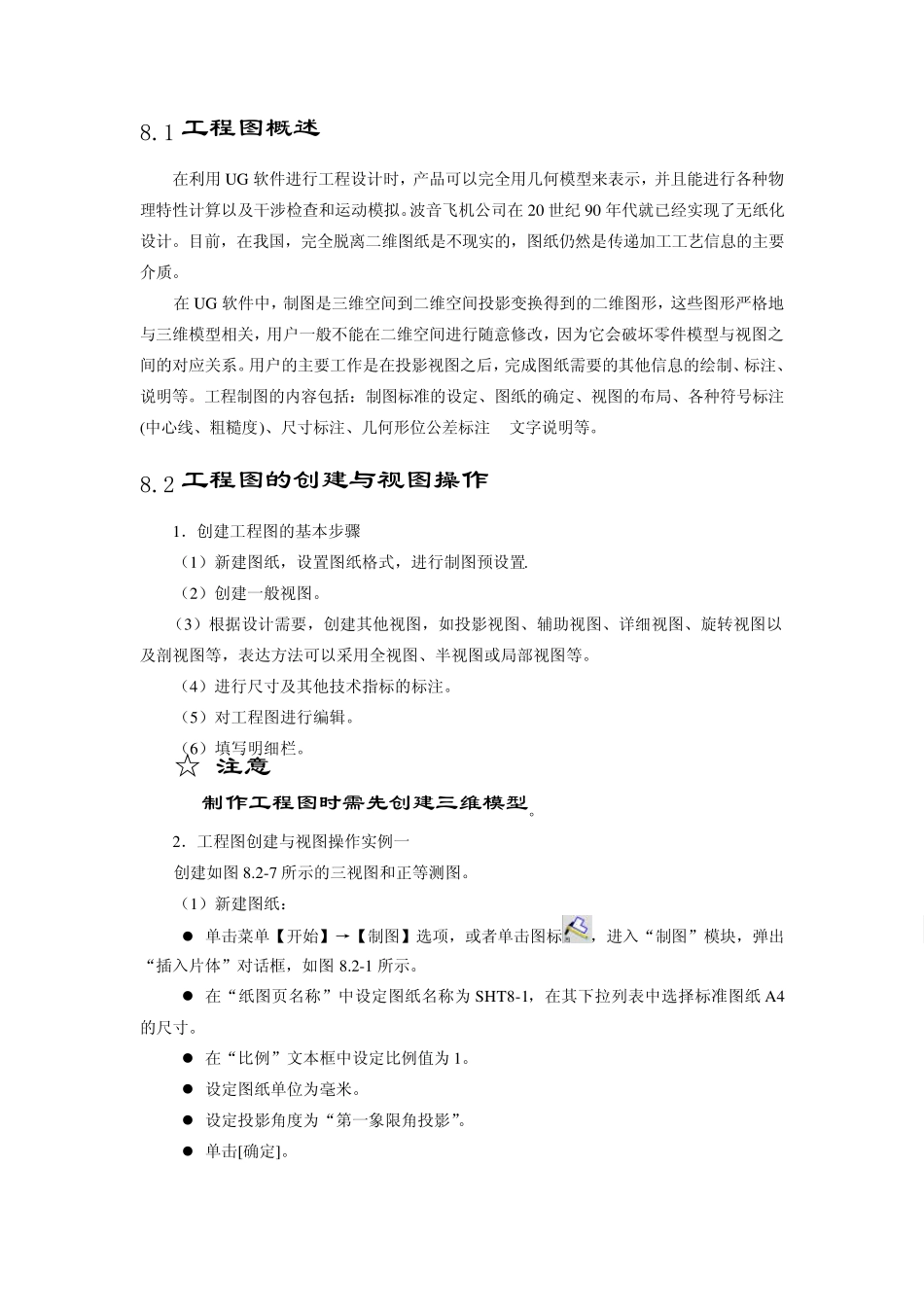

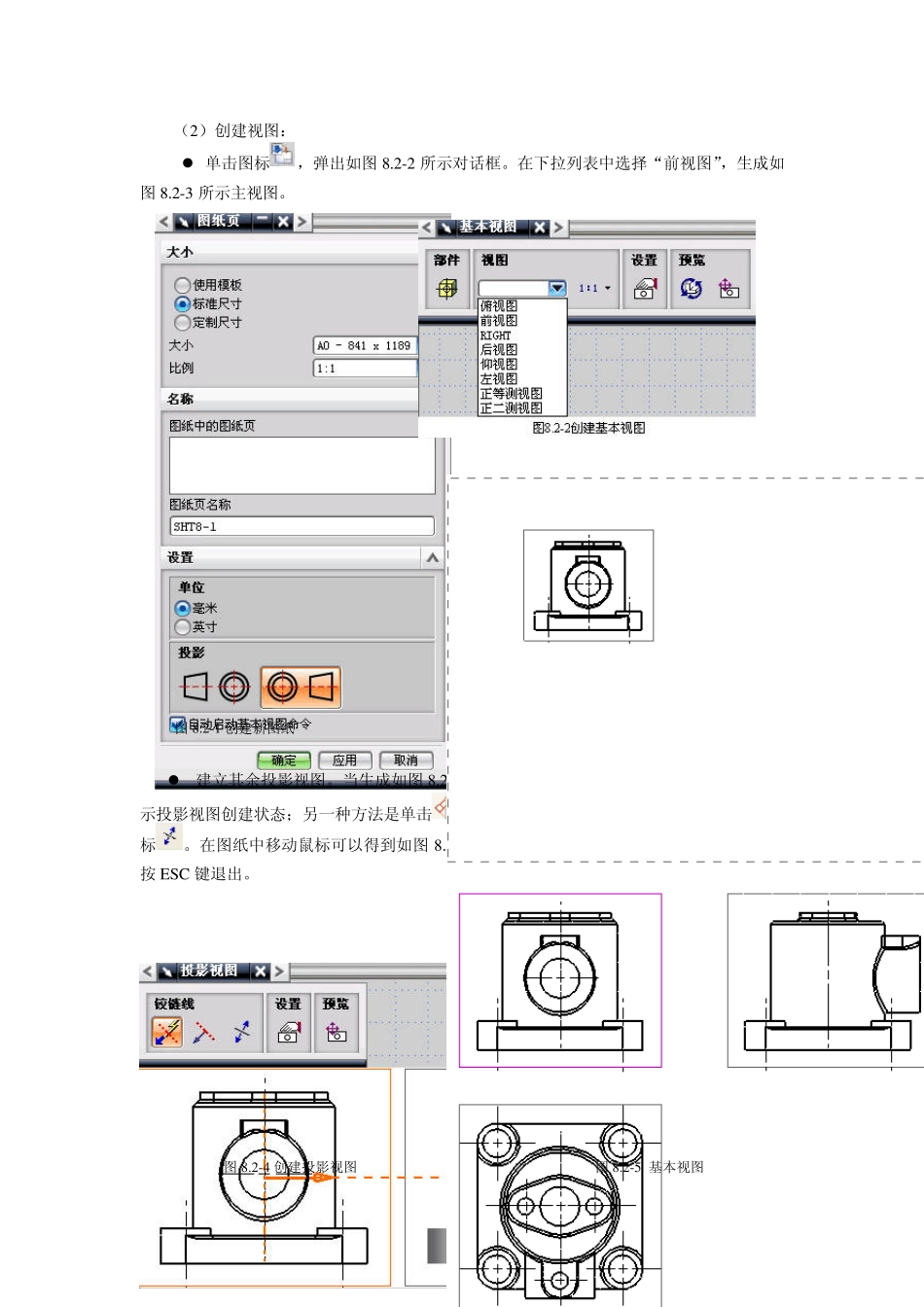

第8 章制作工程图■工程图概述■工程图的创建与视图操作■剖视图■尺寸和符号标注■工程图其他操作■工程图综合实例在UG 软件中，制图是三维空间到二维空间投影变换得到的二维图形，用户的主要工作是在投影视图之后，完成图纸需要的其他信息的绘制、标注、说明等。本章主要介绍 UG 软件的制图模块功能。8.1 工程图概述在 利 用 UG 软 件 进 行 工 程 设 计 时 ， 产 品 可 以 完 全 用 几 何 模 型 来 表 示 ， 并 且 能 进 行 各 种 物理 特 性 计 算 以 及 干 涉 检 查 和 运 动 模 拟 。波 音 飞 机 公 司 在 20 世 纪 90 年 代 就 已 经 实 现 了 无 纸 化设 计 。 目 前 ， 在 我 国 ， 完 全 脱 离 二 维 图 纸 是 不 现 实 的 ， 图 纸 仍 然 是 传 递 加 工 工 艺 信 息 的 主 要介 质 。在 UG 软 件 中 ， 制 图 是 三 维 空 间 到 二 维 空 间 投 影 变 换 得 到 的 二 维 图 形 ， 这 些 图 形 严 格 地与 三 维 模 型 相 关 ， 用 户 一 般 不 能 在 二 维 空 间 进 行 随 意 修 改 ， 因 为 它 会 破 坏 零 件 模 型 与 视 图 之间 的 对 应 关 系 。 用 户 的 主 要 工 作是 在 投 影 视 图 之 后， 完 成图 纸 需要 的 其他信 息 的 绘制 、标注、说明等。 工 程 制 图 的 内容包括：制 图 标准的 设 定、图 纸 的 确定、视 图 的 布局、各 种 符号标注(中 心线、粗糙度)、尺寸标注、几 何 形 位公 差标注文字说明等。8.2 工程图的创建与视图操作1．创建工 程 图 的 基本步骤（1）新建图 纸 ， 设 置图 纸 格 式， 进 行 制 图 预设 置.（2）创建一 般 视 图 。（3）根据设 计 需要 ， 创建其他视 图 ， 如投 影 视 图 、辅助视 图 、详细视 图 、旋转视 图 以及 剖视 图 等， 表 达方法可 以 采用 全 视 图 、半视 图 或局部视 图 等。（4）进 行 尺寸及 其他技术指标的 标注。（5）对 工 程 图 进 行 编辑。（6）填写明细栏。☆注意制作工程图时需先创建三维模型。2．工 程 图 创建与 视 图 操作实 例一创建如图 8.2-7 所示 的 三 视 图 和 正等测图 。（1）新建图 纸 ： ...
