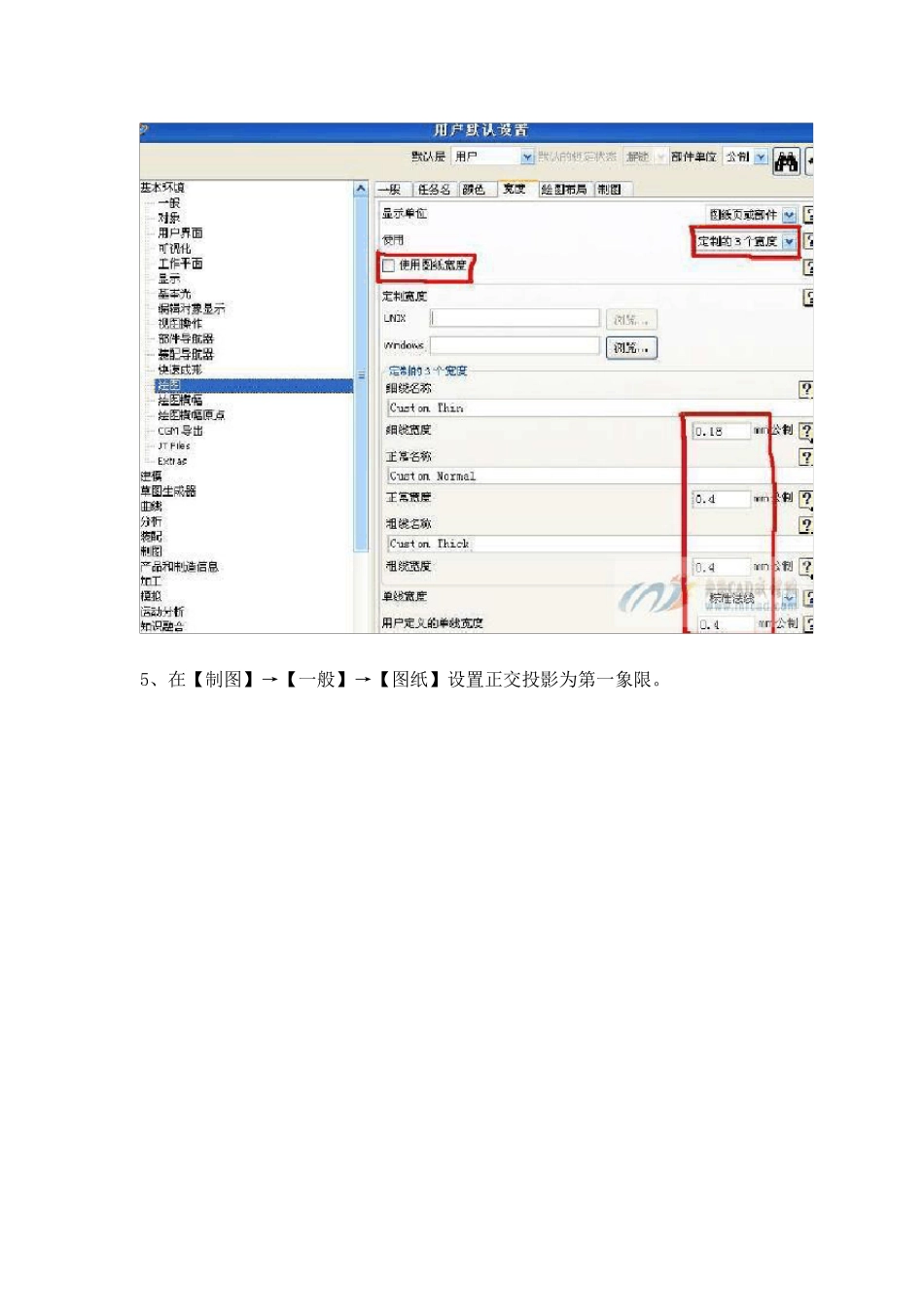

UG 工程图设置 以下为引用的内容： 经常碰到网友们说UG 出图太麻烦了，效果也不大好。其实UG 的工程图功能非常强大的。熟练掌握后会发现它出图的速度和效果是其它三维软件不能比的。下面就详细介绍一下UG 工程图的默认设置方法，设置好后每次都可以使用，很方便的。 此文以UGNX4.0 版本为基础讲解设置方法，在2.0 及2.0 以前的版本设置方法不大一样。要更改UG 系统文件，而且没有这么直观。 1、打开UG 软件，新建一个UG 文件，任意一个文件名称都行，单位为毫米： 2、进入到建模模块，选择【文件】→【实用工具】→【用户默认设置】： 3、在【基本环境】→【工作平面】→【栅格（图纸）】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。 4、在【基本环境】→【绘图】→【颜色】设置为白纸黑字， 【宽度】设置见下图，使用【定制的 3 个宽度】，定制的 3 个宽度根据实际所需进行设置 下一步 5、在【制图】→【一般】→【图纸】设置正交投影为第一象限。 6、在【制图】→【一般】→【视图 7、在【制图】→【注释】→【尺寸】按下图设置，尺寸小数等根据实际需求设置： 8、在【制图】→【注释】→【倒角尺寸】按下图设置，间隙因子设置为 0.0 9、在【制图】→【注释】→【窄尺寸】按下图设置： 10、在【制图】→【注释】→【直线箭头】按下图设置： 下一步 下一步 下一步 11、在【制图】→【注释】→【文字】按下图设置，对称公差字体大小按3.175,上下限公差字体 大小按2.0（在作工程图单独设置）： 注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。但UG 修 改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编 辑UG 中的字符》。 注2：中文字体使用chinesef_fs，这个字体可以在网上搜索“UG38 种中文字体”，在这里面 包含了我们所需的chinesef_fs 字体。 下一步 . 下一步 下一步 12、在【制图】→【注释】→【单位】按下图设置，抑制尾零前要勾上： 13、在【制图】→【注释】→【半径】按下图设置，A 为 0.0： 14、在【制图】→【原点】设置按下图： 15、在【制图】→【剖面线】→【箭头】设置按下图： 16、在【制图】→【剖面线】→【式样】设置按下图： 17、在【制图】→【视图标签】→【其它】设置按下图： 18、在【制图】→【视图标签】→【详细】设置按下图： 19、在【制图】→【视图标签】→【剖面】设置按...
