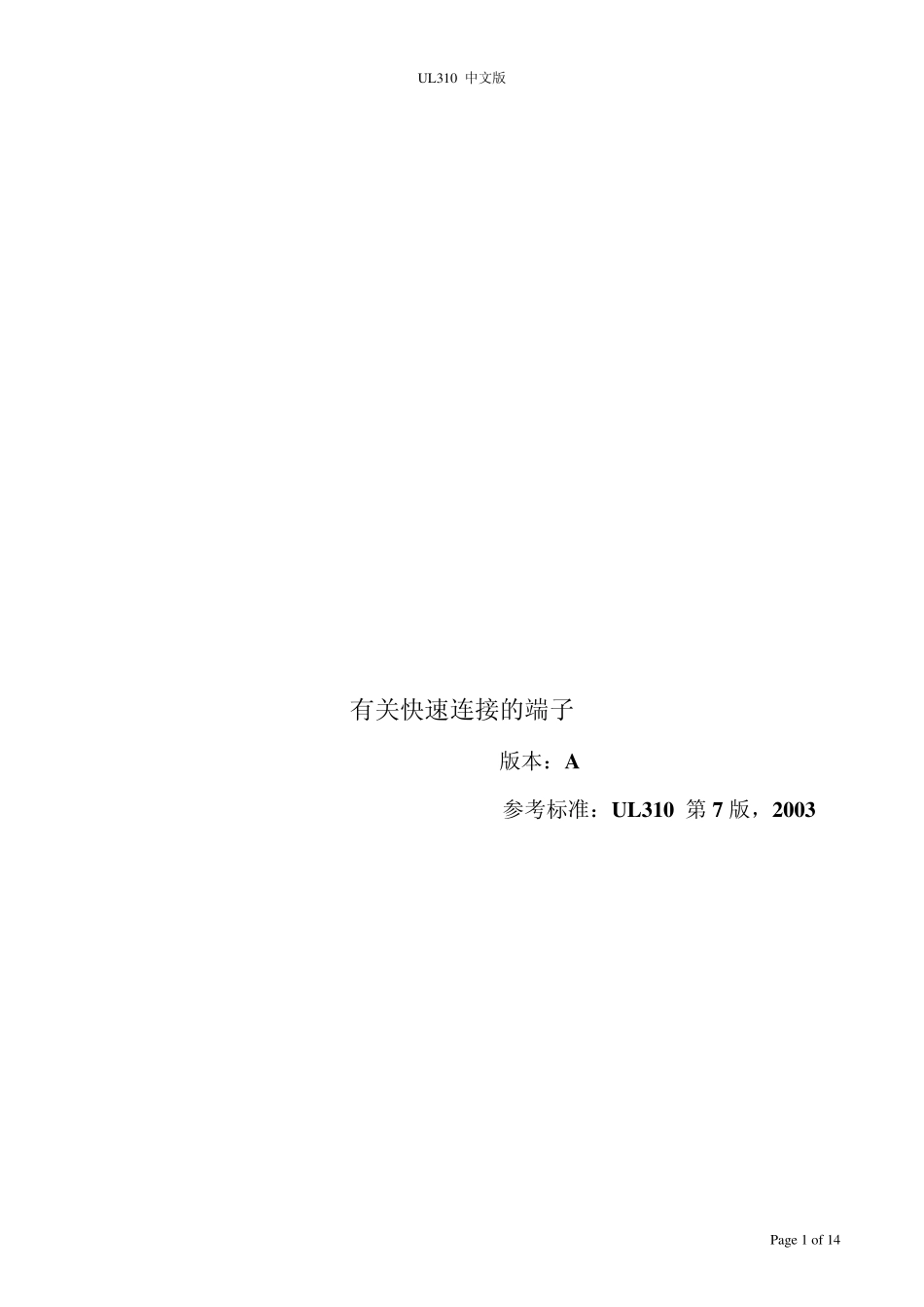

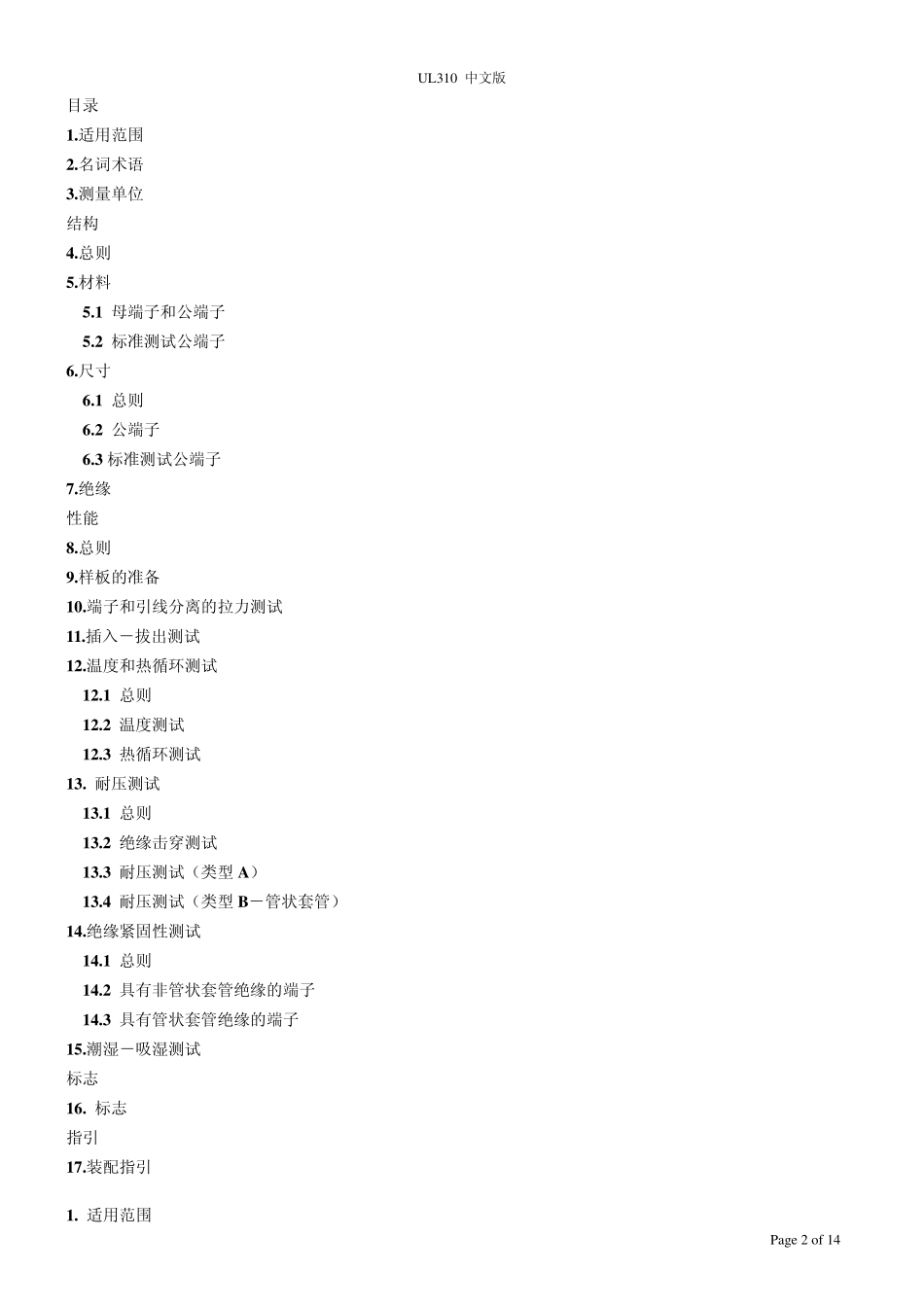

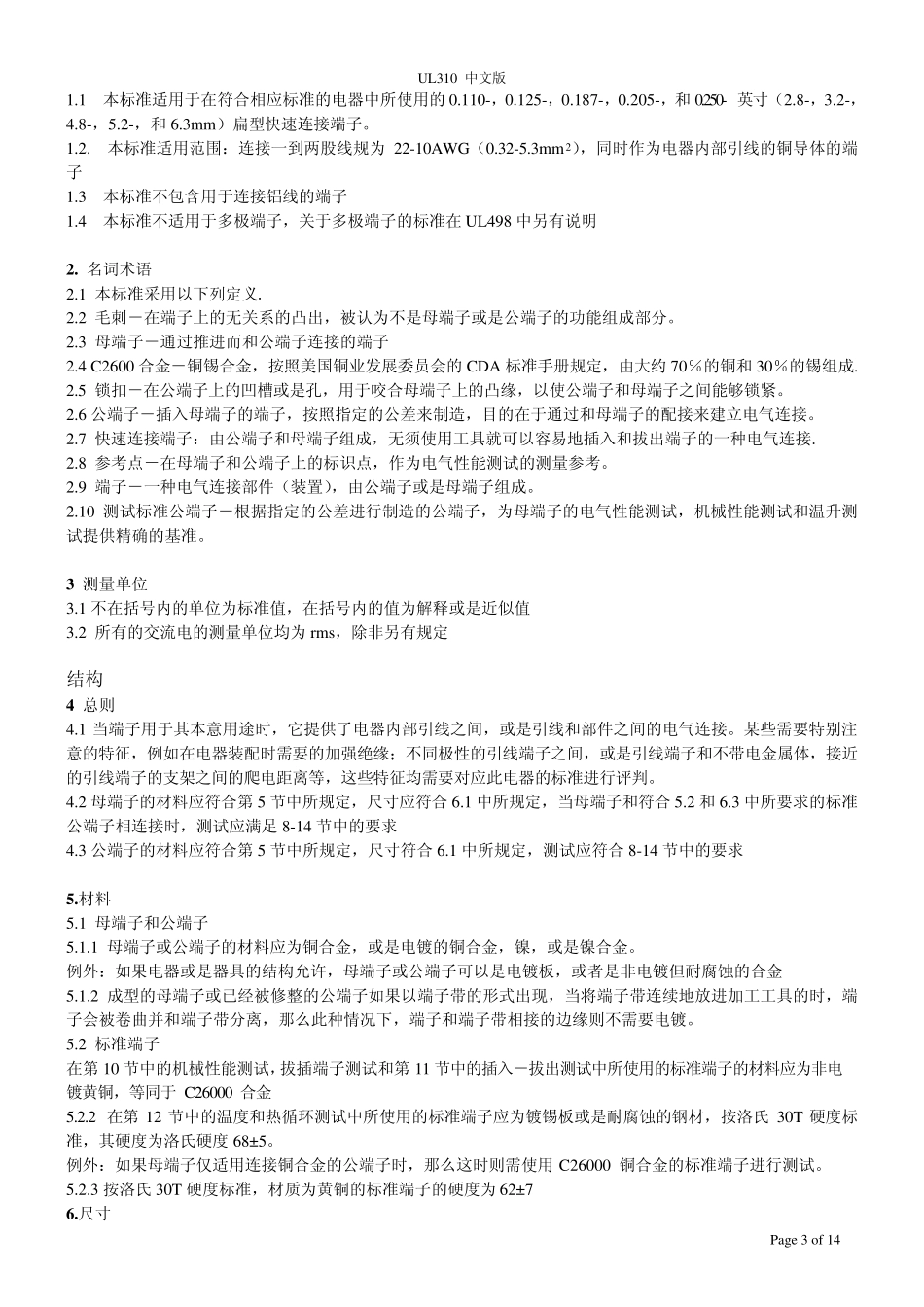

UL310 中文版 Pag e 1 o f 14 有关快速连接的端子 版本：A 参考标准：UL310 第7 版，2003 UL310 中文版 Pag e 2 o f 14 目录 1.适用范围 2.名词术语 3.测量单位 结构 4.总则 5.材料 5.1 母端子和公端子 5.2 标准测试公端子 6.尺寸 6.1 总则 6.2 公端子 6.3 标准测试公端子 7.绝缘 性能 8.总则 9.样板的准备 10.端子和引线分离的拉力测试 11.插入－拔出测试 12.温度和热循环测试 12.1 总则 12.2 温度测试 12.3 热循环测试 13. 耐压测试 13.1 总则 13.2 绝缘击穿测试 13.3 耐压测试（类型 A） 13.4 耐压测试（类型 B－管状套管） 14.绝缘紧固性测试 14.1 总则 14.2 具有非管状套管绝缘的端子 14.3 具有管状套管绝缘的端子 15.潮湿－吸湿测试 标志 16. 标志 指引 17.装配指引 1. 适用范围 UL310 中文版 Page 3 of 14 1.1 本标准适用于在符合相应标准的电器中所使用的0.110-，0.125-，0.187-，0.205-，和0.250- 英寸（2.8-，3.2-，4.8-，5.2-，和6.3mm）扁型快速连接端子。 1.2. 本标准适用范围：连接一到两股线规为 22-10AWG（0.32-5.3mm2），同时作为电器内部引线的铜导体的端子 1.3 本标准不包含用于连接铝线的端子 1.4 本标准不适用于多极端子，关于多极端子的标准在UL498 中另有说明 2 . 名词术语 2.1 本标准采用以下列定义. 2.2 毛刺－在端子上的无关系的凸出，被认为不是母端子或是公端子的功能组成部分。 2.3 母端子－通过推进而和公端子连接的端子 2.4 C2600 合金－铜锡合金，按照美国铜业发展委员会的CDA 标准手册规定，由大约 70％的铜和30％的锡组成. 2.5 锁扣－在公端子上的凹槽或是孔，用于咬合母端子上的凸缘，以使公端子和母端子之间能够锁紧。 2.6 公端子－插入母端子的端子，按照指定的公差来制造，目的在于通过和母端子的配接来建立电气连接。 2.7 快速连接端子：由公端子和母端子组成，无须使用工具就可以容易地插入和拔出端子的一种电气连接. 2.8 参考点－在母端子和公端子上的标识点，作为电气性能测试的测量参考。 2.9 端子－一种电气连接部件（装置），由公端子或是母端子组成。 2.10 测试标准公端子－根据指定的公差进行制造的公端子，为母端子的电气性能测试，机械性能测试和温升测试提供精确的基准。 3 测量单位 3.1 不在括号内的单位为标准值，在括号内的值为解释或是近似值 3.2 所有的...
