unifiAP快速使用手册VIP免费

unifiAP快速使用手册_第1页
1/17

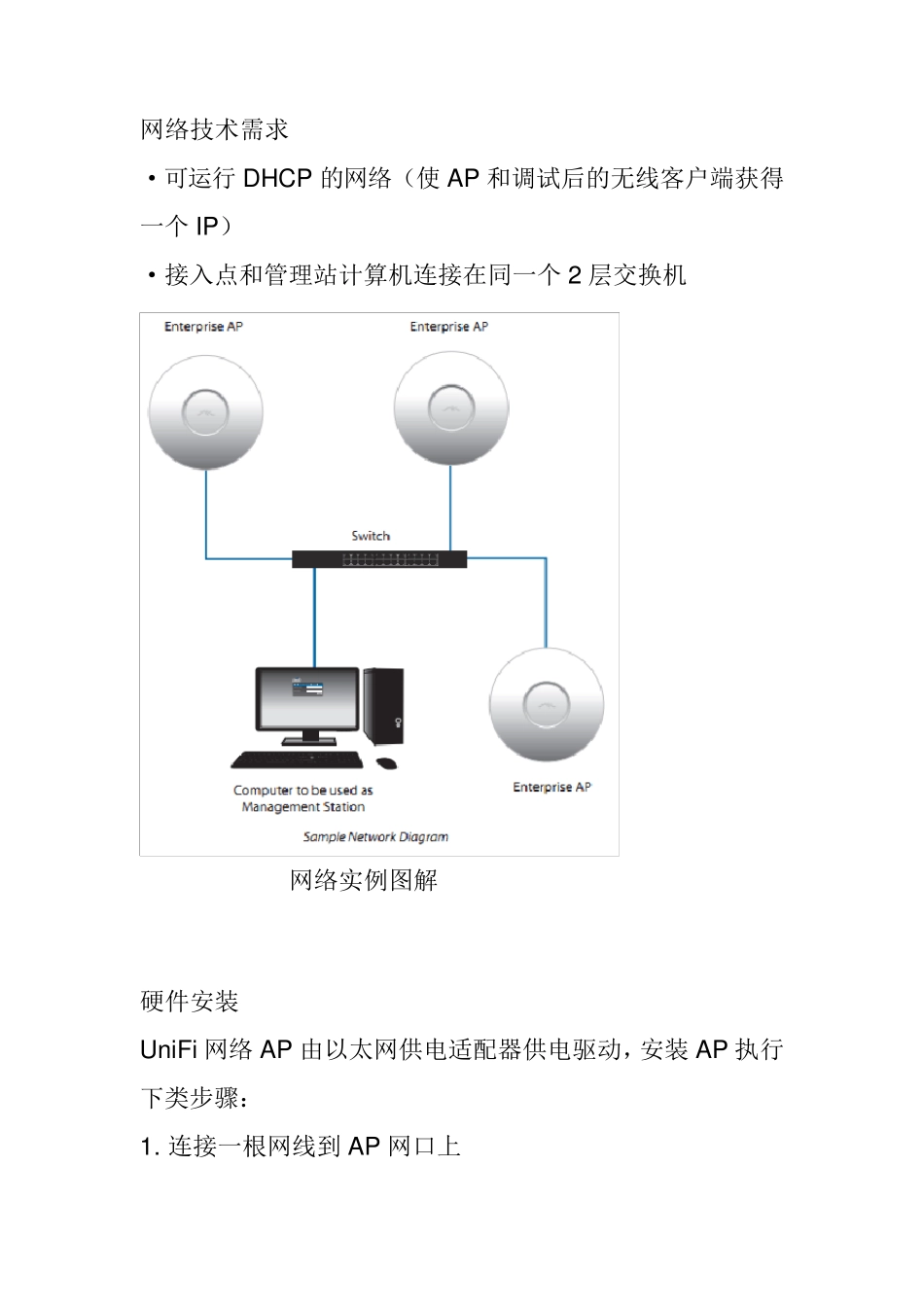

unifiAP快速使用手册_第2页
2/17

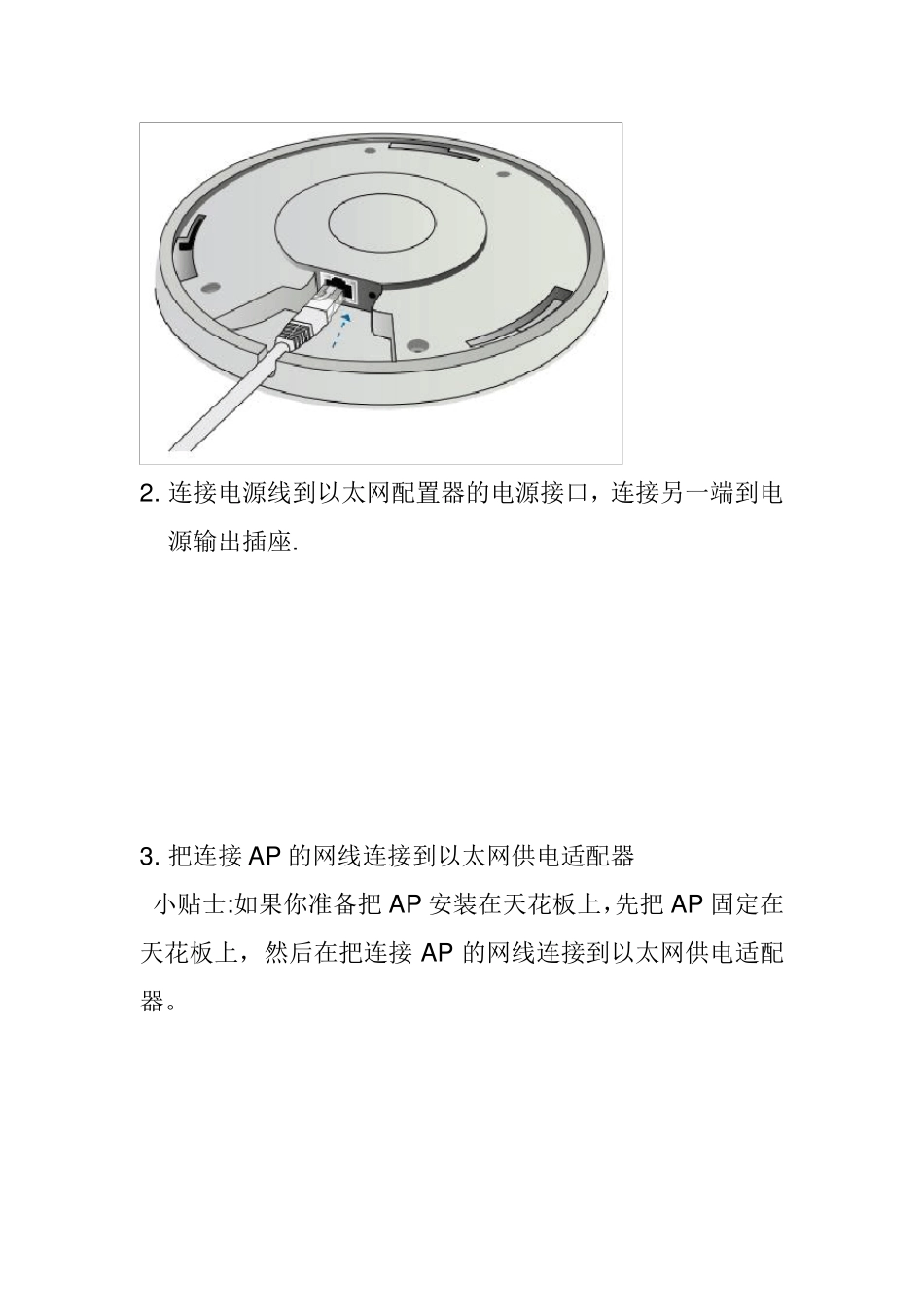

unifiAP快速使用手册_第3页
3/17
包装清单 Un iFi 企业无线节点 挂墙托架 天花板固定板 控制CD 及使用手册 电源线 M3X30 平头螺丝 24V 以太网供电适配器 带齿状垫片的M3 螺母 M2 9x 20 自攻钉 M3x20 螺旋型地锚 系统需求 ·Windows XP,Vista,Win 7 ,Mac OS X ·JAVA 运行环境 1.6 版本或其以上版本平台 ·浏览器:火狐浏览器,谷歌浏览器或微软 IE8 及其以上版本 网络技术需求 ·可运行 DHCP 的网络(使 AP 和调试后的无线客户端获得一个 IP) ·接入点和管理站计算机连接在同一个 2 层交换机 网络实例图解 硬件安装 Un iFi 网络AP 由以太网供电适配器供电驱动,安装 AP 执行下类步骤: 1. 连接一根网线到 AP 网口上 2. 连接电源线到以太网配置器的电源接口,连接另一端到电源输出插座. 3. 把连接A P 的网线连接到以太网供电适配器 小贴士:如果你准备把A P 安装在天花板上,先把A P 固定在天花板上,然后在把连接A P 的网线连接到以太网供电适配器。 下面就是以太网供电连接的全貌图 安装AP UniFi 企业版AP 可以装在墙或天花板上。请按照下了步骤安装: 挂墙 1. 把挂墙托架对齐,Wall Mou nt 字样朝上。在托架上有水平线和垂直线,以便校对定位 2. 用铅笔来标注墙上的洞 3. 用6 毫米钻头在墙上打孔 4. 在墙中插入 3 根地锚 5. 把自攻钉穿过托架拧如地锚中,固定牢靠 6. 对其 AP 与支架上的槽口 7. 顺时针转动AP 到底,使二者相扣在一起 挂在天花板上 1. 除去天花板瓷砖 2. 把安装在天花板上的固定盘对准瓷砖正面的中心 3. 在天花板瓷砖上用 3.5 毫米钻头电钻为 3 个平头螺丝打三个孔 4. 切或钻一个大约25 毫米的圆孔,大小与天花板固定盘上的圆孔相当。这个孔用来过网线。 5. 用 3 个平头螺丝和 3 个带齿状垫片的螺母来固定挂墙托架和天花板固定板 6 . 把网线通过圆孔穿入并且把 AP 和挂墙托架的槽口对齐 小 贴 士 : UniFi企 业 版 AP支 持 由 以 太 网 供 电 适 配 器 提 供 的 被动 网 络 供 电 。如果你想要用一个符合802.3af标准的 交换机来对AP进行供 电 ,Ubiquiti Networks公司提 供 了可供 选择的 802.3af适 配 器 以 便即时的 把任何以 太 网 供 电 装置改变为一个符合802.3af标准的 满伏48V的 产品。产品细节可以 在我们的 网 站上http://ubnt.com/8023af获取。 7. 顺时针转动AP...
