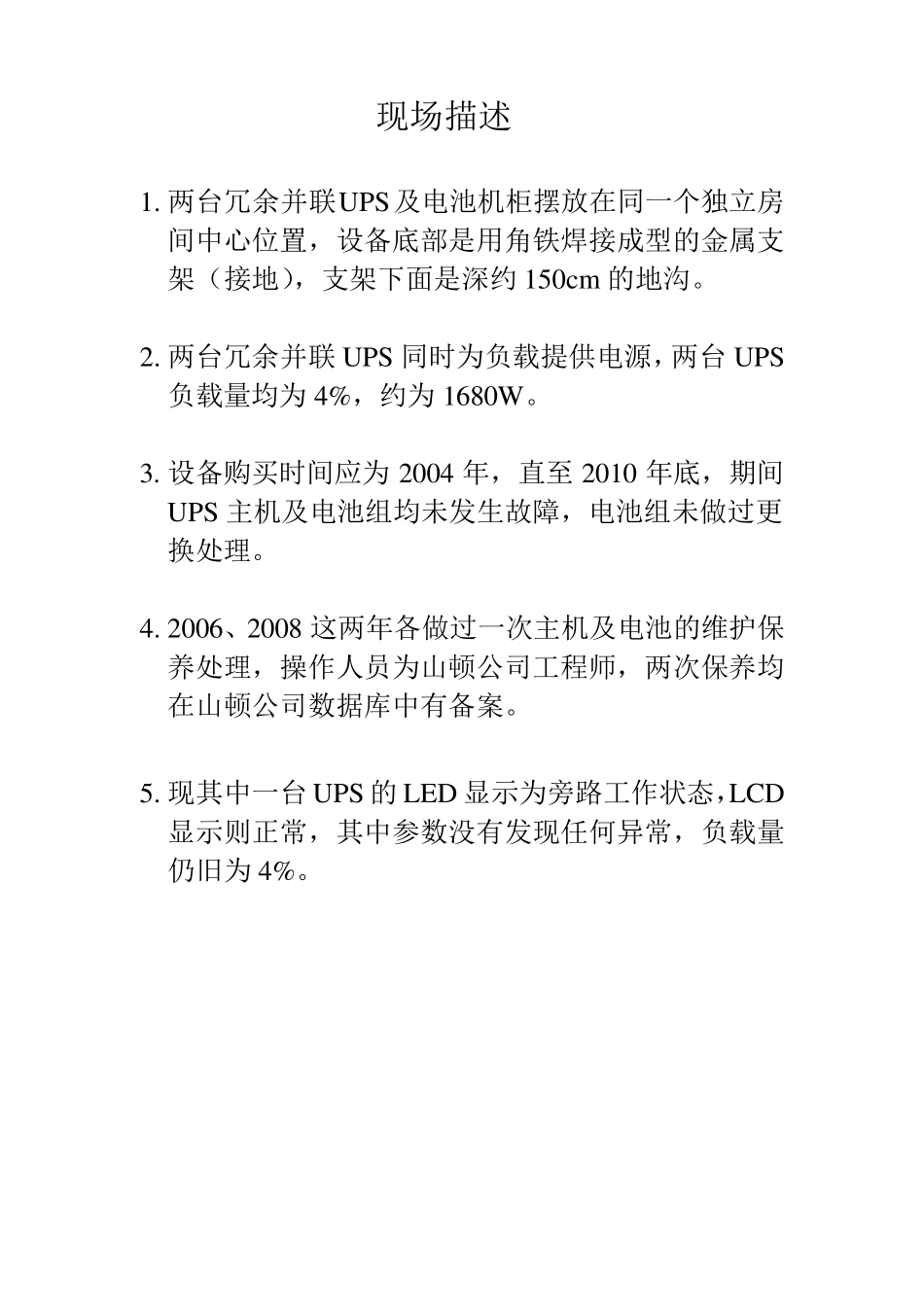

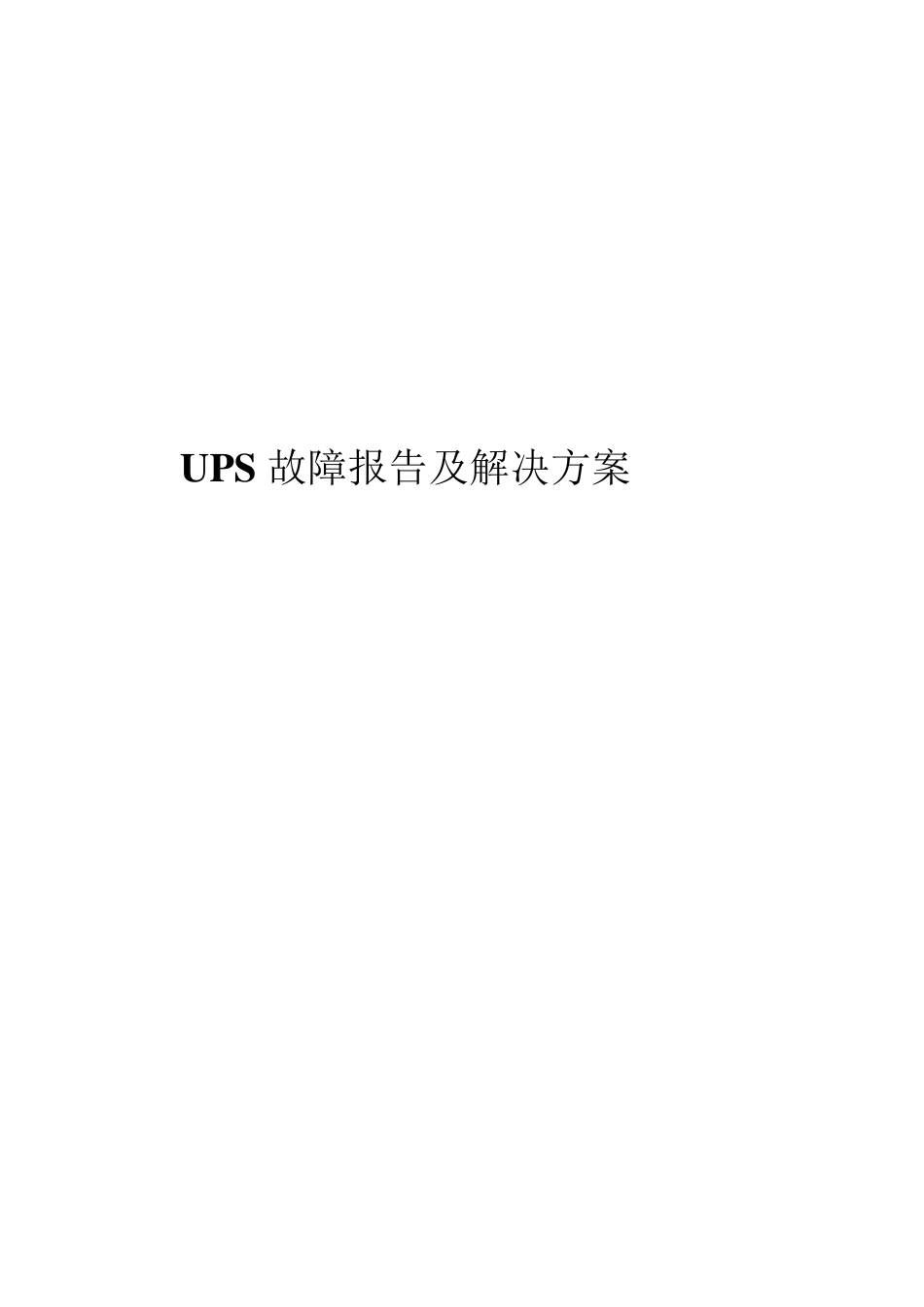

U PS 故障报告及解决方案 现有配置 U PS 品牌 山顿不间断电源 U PS 型号 先锋系列 30KVA(3/1) U PS 数量 2 台 电池组品牌 山顿铅酸免维护电池 电池组型号 12V -100AH 电池数量 64 节 备用时间 180 分钟 U PS 工作方式 两台 U PS 冗余并机 所带负载 工控设备 现场描述 1. 两台冗余并联UPS及电池机柜摆放在同一个独立房间中心位置，设备底部是用角铁焊接成型的金属支架（接地），支架下面是深约150cm 的地沟。 2. 两台冗余并联UPS 同时为负载提供电源，两台UPS负载量均为4%，约为1680W。 3. 设备购买时间应为2004 年，直至2010 年底，期间UPS 主机及电池组均未发生故障，电池组未做过更换处理。 4. 2006、2008 这两年各做过一次主机及电池的维护保养处理，操作人员为山顿公司工程师，两次保养均在山顿公司数据库中有备案。 5. 现其中一台UPS 的LED 显示为旁路工作状态，LCD显示则正常，其中参数没有发现任何异常，负载量仍旧为4%。 故障报告书 客户名称： 故障机型： 山顿先锋系列30KVA（1/3）（两台冗余并机） 购机时间： 2004 客户描述： 2011 年初，电缆破皮市电短接造成前端跳闸。此时本应 U PS 及时切换到电池工作状态为后端负载供电，但却发现后端电脑已经有过重启记录。所以判定在此次断电过程中 U PS 没有发挥应有作用。 故障现象 1 ：市电断电后 U PS 不能切换到电池工作状态。 表现形式： U PS 在正常工作状态，市电输入发生故障，电池组未能及时工作，造成逆变器停车，同时切断后端输出电源，造成后端负载突然断电。 故障原因：1. U PS 储能电池组为铅酸免维护电池，此类电池设计寿命均为 3-5 年之间，由于设备购买时间较早且期间没有更换过电池组，故发生了此次事故。 2. 两台 U PS 的电池均为一组 32 节串联，其中任意一只发生问题，均会造成该台设备停止工作。 注：电池到了应有的使用年限，其内部的铅制极板会被稀硫 酸慢慢腐蚀极板变薄形成铅渣，内阻增大，无放电电流。 解决方案：更换新电池组以保证在市电断电后 U PS 能够及 时提供后备电源输出，保证后端负载能够正常运 行。 故障现象 2：其中一台 U PS 的 LED 显示为旁路工作状态， LCD 显示则正常，其中参数没有发现任何异 常，负载量仍旧为 4%，主机故障灯无异常， 机内蜂鸣器未报警长鸣。 故障原因：由于市电输入短接原因造成其内部元器件损坏，故U P...
