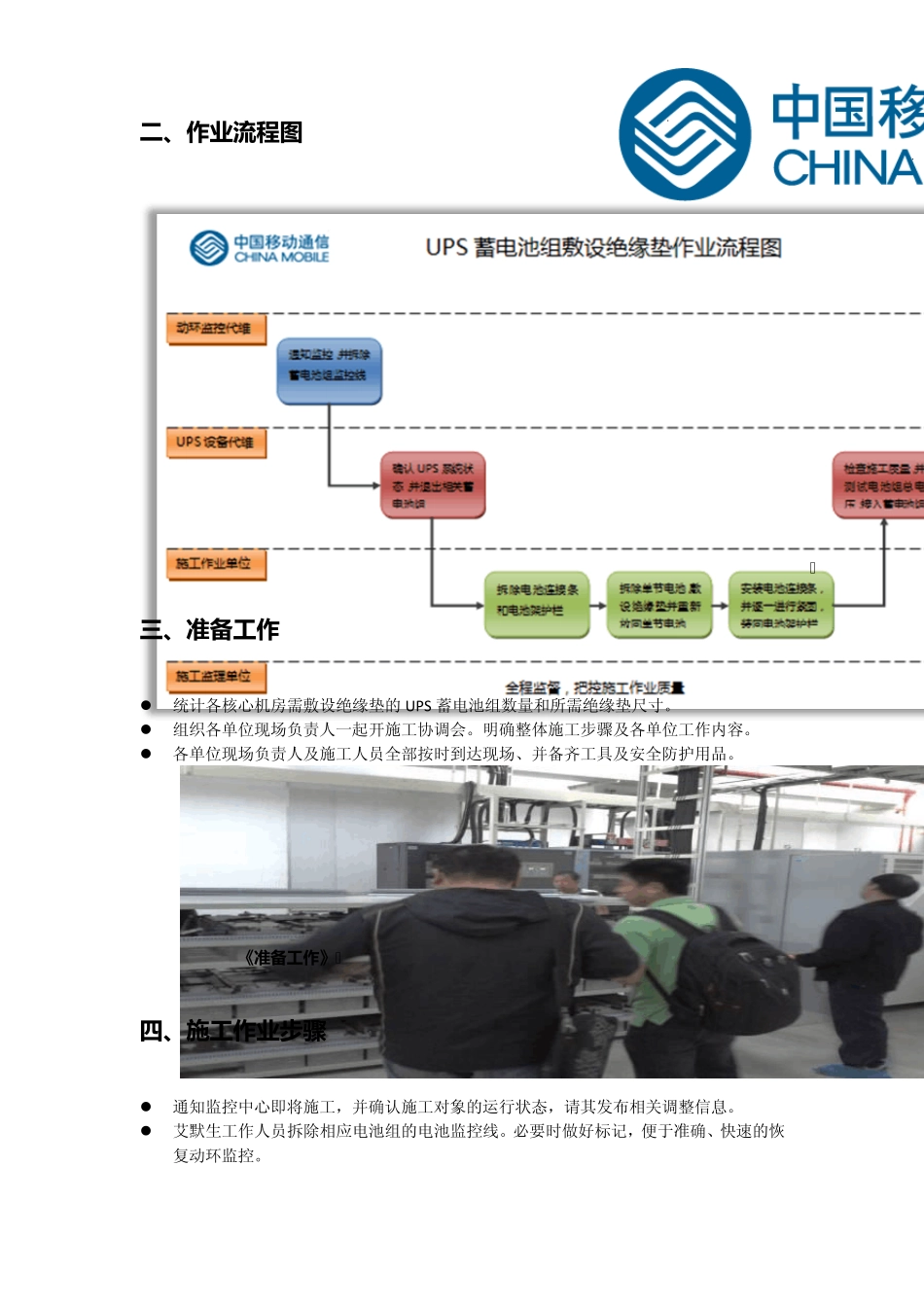

U PS 蓄电池组绝缘垫敷设流程 时间：2012.05.15 地点：南京·应天西路核心机房 参加单位：南京移动网络部、江苏邮电工程局、海通 U PS 代维、艾默生动环代维、监理公司 目 录 一、背景 ....................................................................................................... 2 二、作业流程图 ........................................................................................... 3 三、准备工作： ........................................................................................... 3 四、施工作业步骤： .................................................................................. 3 五、总结： ................................................................................................... 6 一 、背景 根据“关于立项建设虎踞路 59 号等机房 U PS 蓄电池铺设绝缘改造工程的通知.（宁移分司〔2012〕410 号）”，我部拟于近期启动核心机房 U PS 蓄电池组铺设绝缘垫工程。核心机房 U PS 蓄电池组未敷设绝缘垫，如果发生漏液可能导致蓄电池对地短路，严重情况可能导致 U PS 主机损坏。为了保证核心机房动力系统可靠、稳定、安全的运行，及时安排了绝缘垫的敷设工作。 该工作劳动强度大，涉及施工安全。为了提高施工效率，同时保证安全进度，把复杂工作简单化、流程化进行，确保施工安全与进度。 二 、作业流程图 三、准备工作 统计各核心机房需敷设绝缘垫的U PS 蓄电池组数量和所需绝缘垫尺寸。 组织各单位现场负责人一起开施工协调会。明确整体施工步骤及各单位工作内容。 各单位现场负责人及施工人员全部按时到达现场、并备齐工具及安全防护用品。 《准备工作》 四、施工作业步骤 通知监控中心即将施工，并确认施工对象的运行状态，请其发布相关调整信息。 艾默生工作人员拆除相应电池组的电池监控线。必要时做好标记，便于准确、快速的恢复动环监控。 1、 将需敷设绝缘垫的电池组退出系统。 2、 拆除单节电池，敷设绝缘垫，重新放回蓄电池。 3、 安装电池连接条并逐一紧固极柱(注意推荐使用的端子扭矩)，然后重新装上电池架护栏。 4、 检查施工质量并测试电池组总电压，把电池组重新接入系统。 5、 U PS 系统正常后，恢复电池组监控，与监控中心确认电池组状态。 6、 清理场地...
