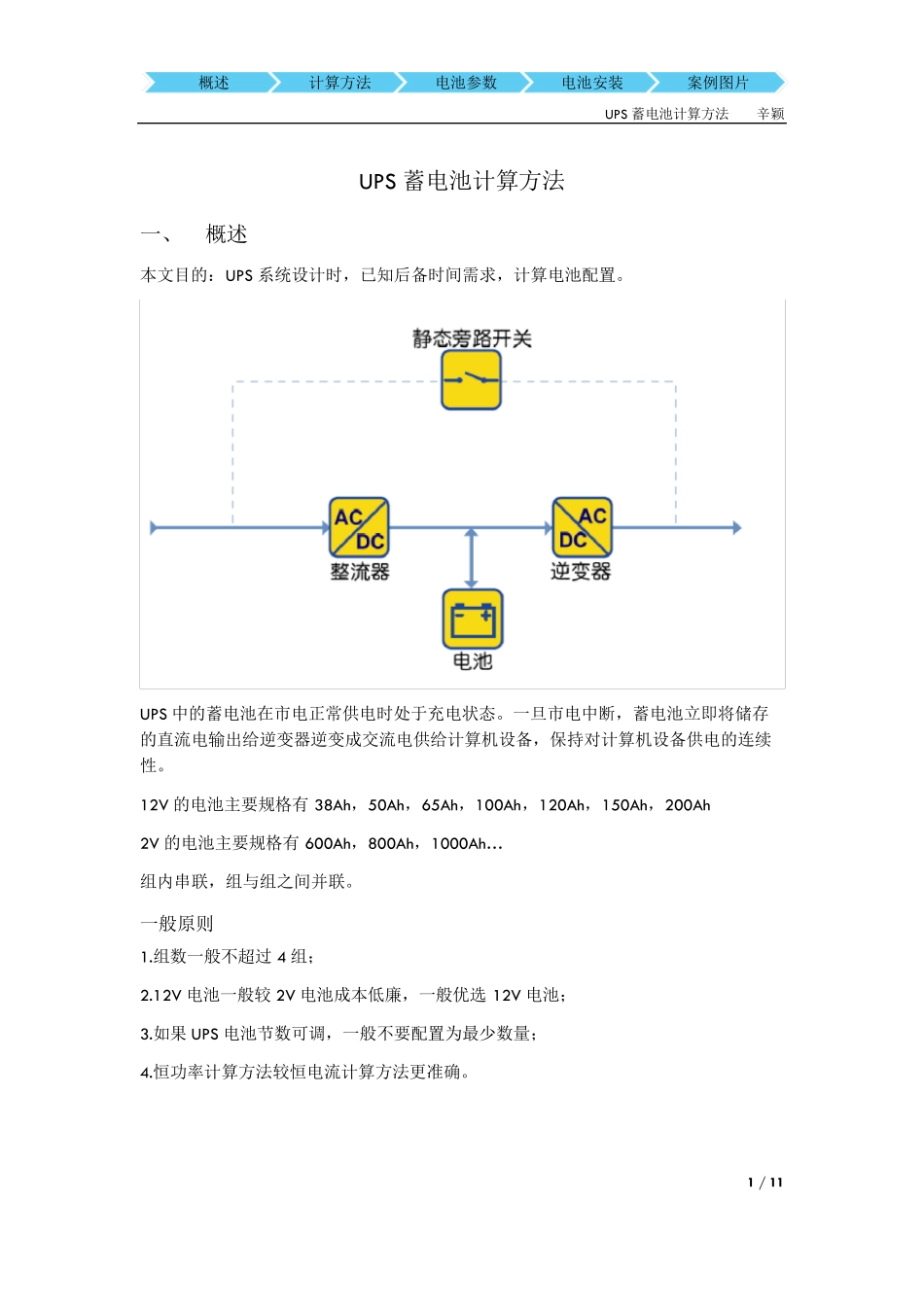

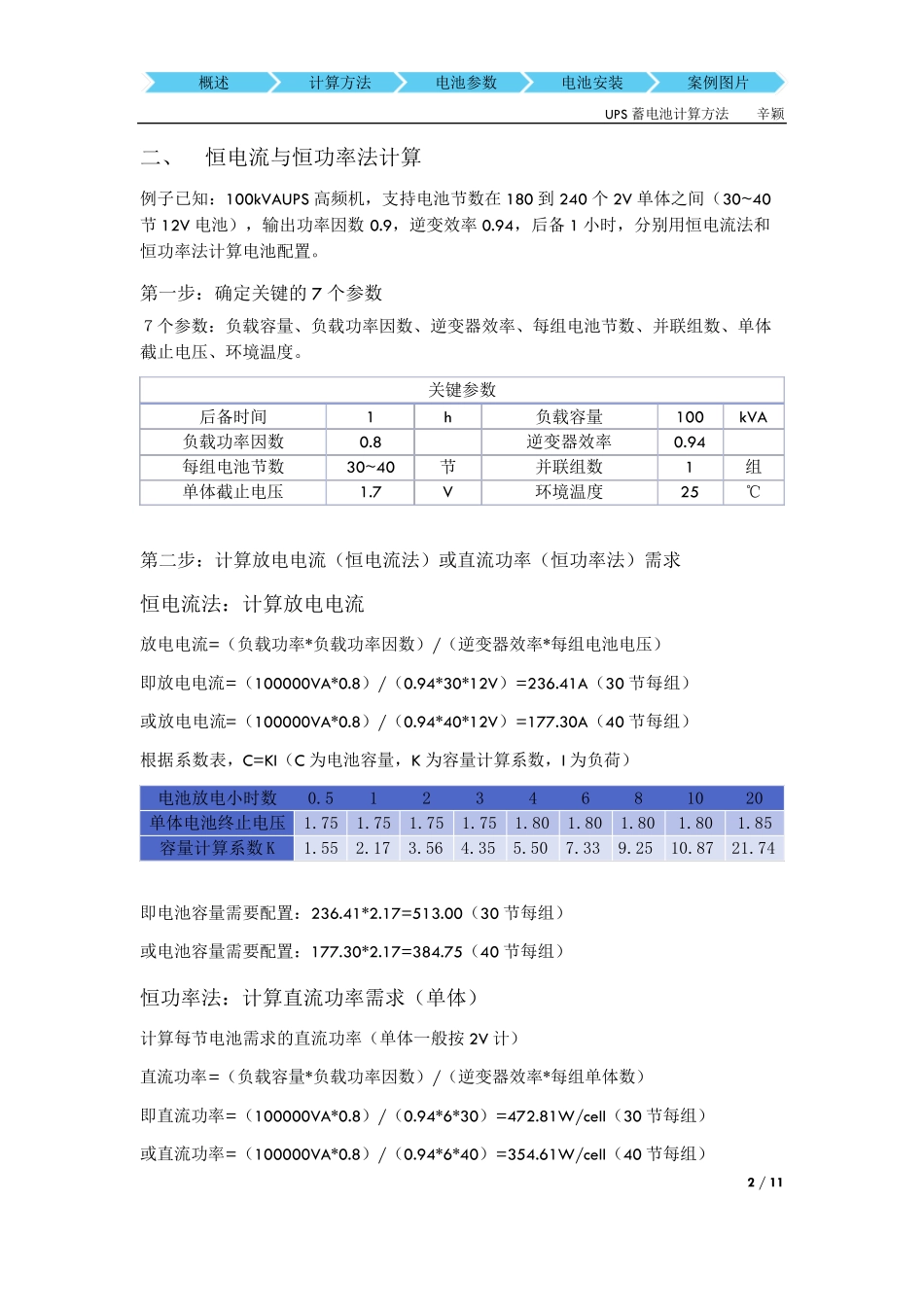

UPS 蓄电池计算方法 辛颖 1 / 11 概述计算方法电池参数电池安装案例图片UPS 蓄电池计算方法 一、 概述 本文目的：UPS 系统设计时，已知后备时间需求，计算电池配置。 UPS 中的蓄电池在市电正常供电时处于充电状态。一旦市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给计算机设备，保持对计算机设备供电的连续性。 12V 的电池主要规格有 38Ah，50Ah，65Ah，100Ah，120Ah，150Ah，200Ah 2V 的电池主要规格有 600Ah，800Ah，1000Ah… 组内串联，组与组之间并联。 一般原则 1.组数一般不超过 4 组； 2.12V 电池一般较 2V 电池成本低廉，一般优选 12V 电池； 3.如果 UPS 电池节数可调，一般不要配置为最少数量； 4.恒功率计算方法较恒电流计算方法更准确。 UPS 蓄电池计算方法 辛颖 2 / 11 概述计算方法电池参数电池安装案例图片二、 恒电流与恒功率法计算 例子已知：100kVAUPS 高频机，支持电池节数在180 到240 个2V 单体之间（30~ 40节12V 电池），输出功率因数0.9，逆变效率0.94，后备1 小时，分别用恒电流法和恒功率法计算电池配置。 第一步：确定关键的7 个参数 ７个参数：负载容量、负载功率因数、逆变器效率、每组电池节数、并联组数、单体截止电压、环境温度。 关键参数 后备时间 1 h 负载容量 100 kVA 负载功率因数 0.8 逆变器效率 0.94 每组电池节数 30~ 40 节 并联组数 1 组 单体截止电压 1.7 V 环境温度 25 ℃ 第二步：计算放电电流（恒电流法）或直流功率（恒功率法）需求 恒电流法：计算放电电流 放电电流=（负载功率*负载功率因数）/（逆变器效率*每组电池电压） 即放电电流=（100000VA*0.8）/（0.94*30*12V）=236.41A（30 节每组） 或放电电流=（100000VA*0.8）/（0.94*40*12V）=177.30A（40 节每组） 根据系数表，C=KI（C 为电池容量，K 为容量计算系数，I 为负荷） 电池放电小时数 0.5 1 2 3 4 6 8 10 20 单体电池终止电压 1.75 1.75 1.75 1.75 1.80 1.80 1.80 1.80 1.85 容量计算系数K 1.55 2.17 3.56 4.35 5.50 7.33 9.25 10.87 21.74 即电池容量需要配置：236.41*2.17=513.00（30 节每组） 或电池容量需要配置：177.30*2.17=384.75（40 节每组） 恒功率法：计算直流功率需求（单体） 计算每节电池需求的直流功率（单体一般按 2V 计） 直流功率=（负载容量*负载功率因数）/（逆...
