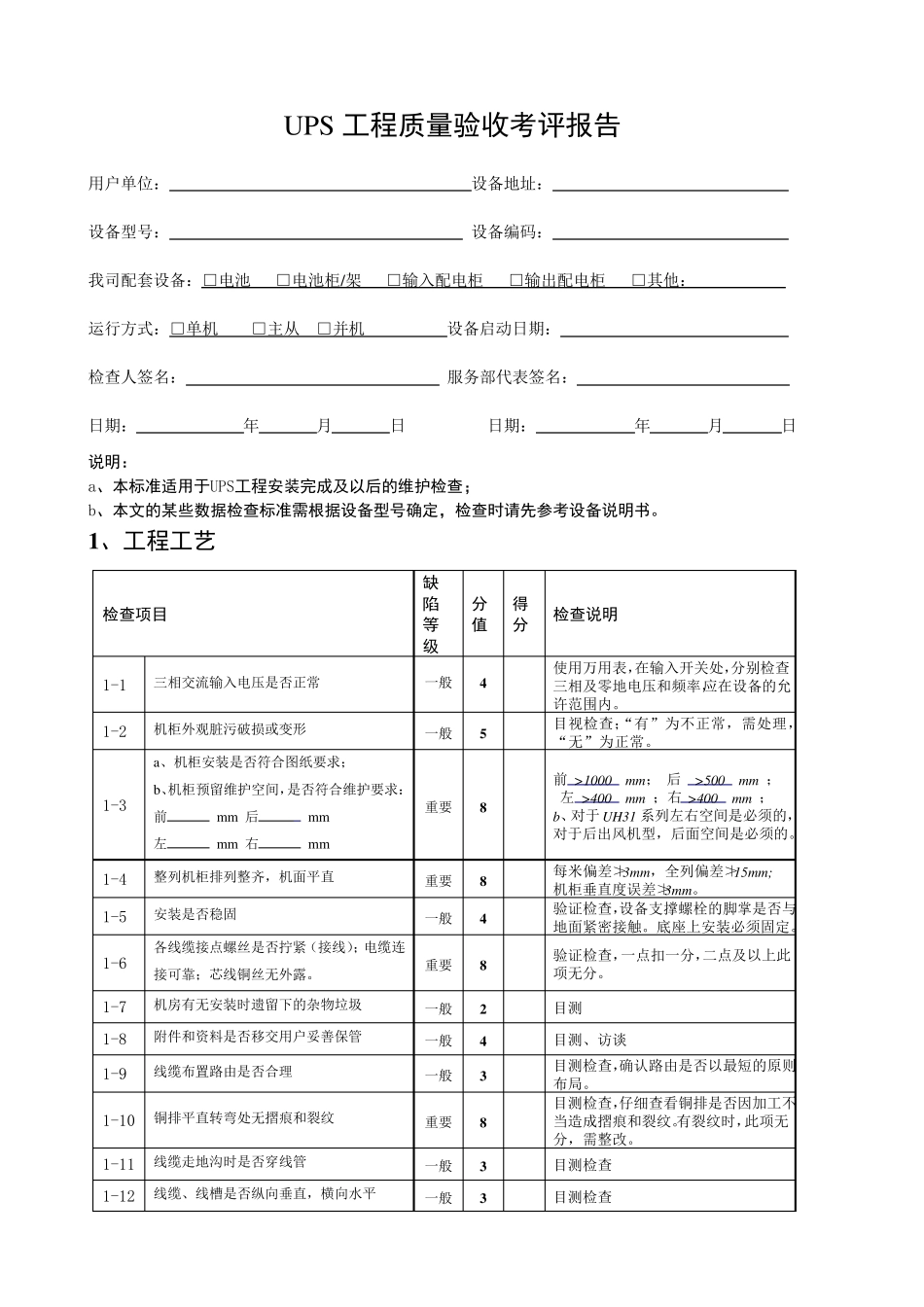

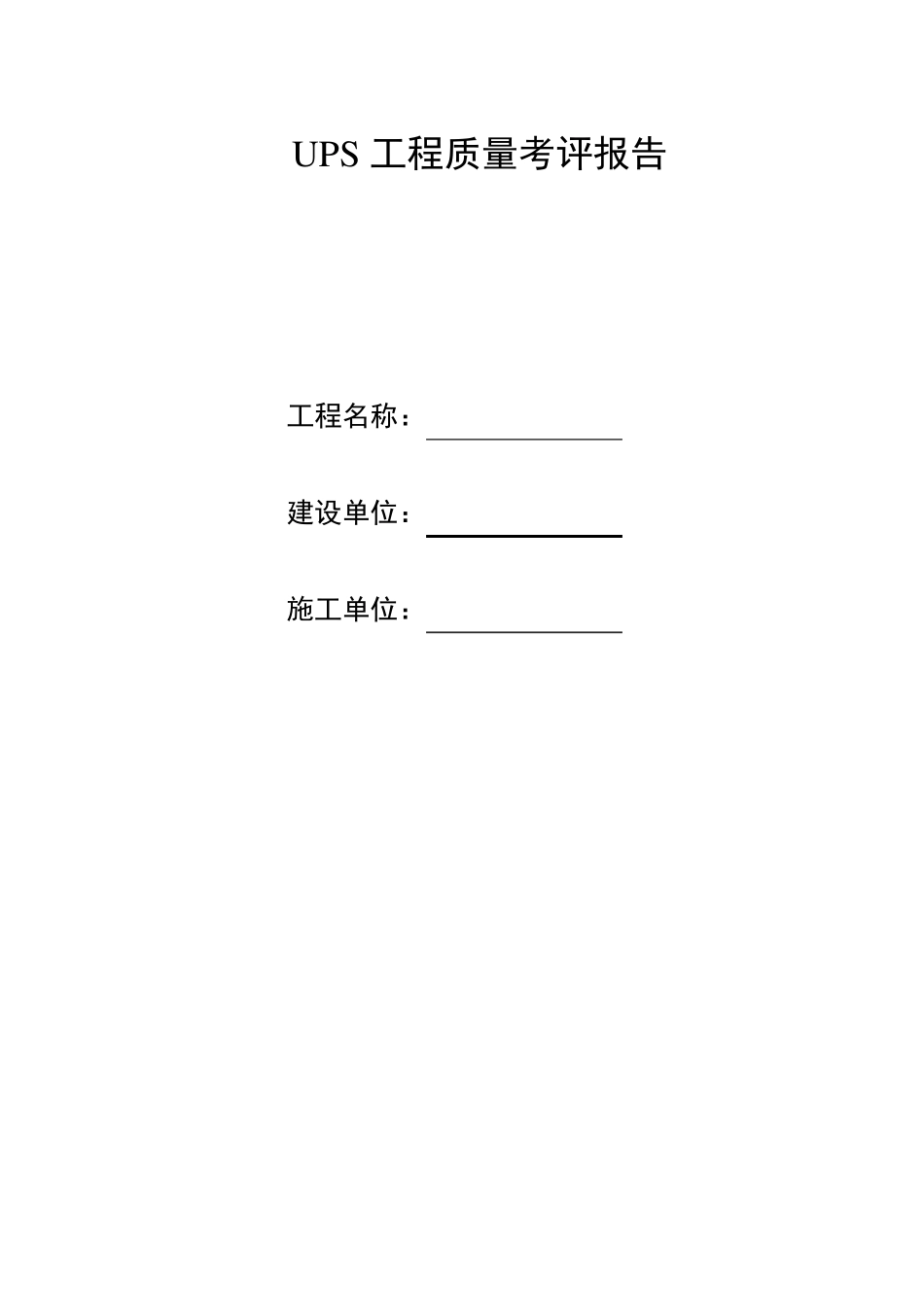

U PS 工程质量考评报告 工程名称： 建设单位： 施工单位： UPS 工程质量验收考评报告 用户单位： 设备地址： 设备型号： 设备编码： 我司配套设备：□电池 □电池柜/架 □输入配电柜 □输出配电柜 □其他： 运行方式：□单机 □主从 □并机 设备启动日期： 检查人签名： 服务部代表签名： 日期： 年 月 日 日期： 年 月 日 说明： a、本标准适用于UPS工程安装完成及以后的维护检查； b、本文的某些数据检查标准需根据设备型号确定，检查时请先参考设备说明书。 1 、工程工艺 检查项目 缺陷等级 分值 得分 检查说明 1-1 三相交流输入电压是否正常 一般 4 使用万用表，在输入开关处，分别检查三相及零地电压和频率，应在设备的允许范围内。 1-2 机柜外观脏污破损或变形 一般 5 目视检查；“有”为不正常，需处理，“无”为正常。 1-3 a、机柜安装是否符合图纸要求； b、机柜预留维护空间，是否符合维护要求： 前 m m 后 m m 左 m m 右 m m 重要 8 前 >1000 m m ； 后 >500 m m ； 左 >400 m m ；右 >400 m m ； b、对于 UH31 系列左右空间是必须的，对于后出风机型，后面空间是必须的。 1-4 整列机柜排列整齐，机面平直 重要 8 每米偏差≯3m m ，全列偏差≯15m m ; 机柜垂直度误差≯3m m 。 1-5 安装是否稳固 一般 4 验证检查，设备支撑螺栓的脚掌是否与地面紧密接触 。底 座 上 安装必须固定 。 1-6 各 线 缆 接点 螺丝 是否拧 紧（ 接线 ）；电缆 连接可 靠 ；芯 线 铜 丝 无外露 。 重要 8 验证检查，一点 扣 一分，二 点 及以 上 此项 无分。 1-7 机房 有无安装时 遗 留下 的杂 物 垃 圾 一般 2 目测 1-8 附 件 和资 料 是否移 交用户妥 善 保 管 一般 4 目测 、访 谈 1-9 线 缆 布 置 路 由 是否合理 一般 3 目测 检查，确 认 路 由 是否以 最 短 的原 则布 局 。 1-10 铜 排平直转 弯 处无摺 痕 和裂 纹 重要 8 目测 检查，仔 细 查看 铜 排是否因 加 工 不当 造 成 摺 痕 和裂 纹 。有裂 纹 时 ，此 项 无分，需整改 。 1-11 线 缆 走 地沟 时 是否穿 线 管 一般 3 目测 检查 1-12 线 缆 、线 槽 是否纵 向 垂直，横 向 水 平 一般 3 目测 检查 1-13 交流与直流是否分开走线...
