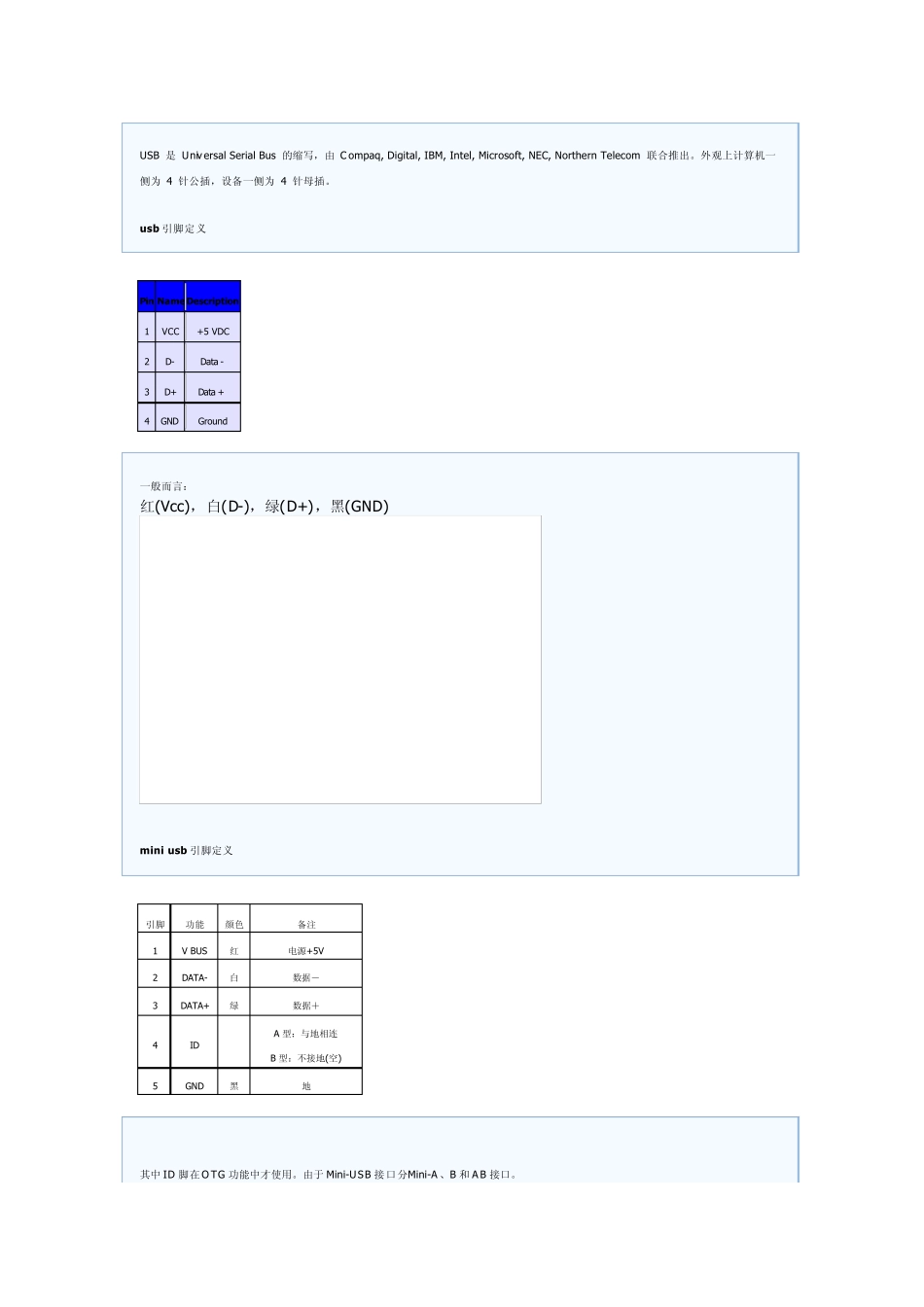

USB引脚定义等资料_第1页
1/11

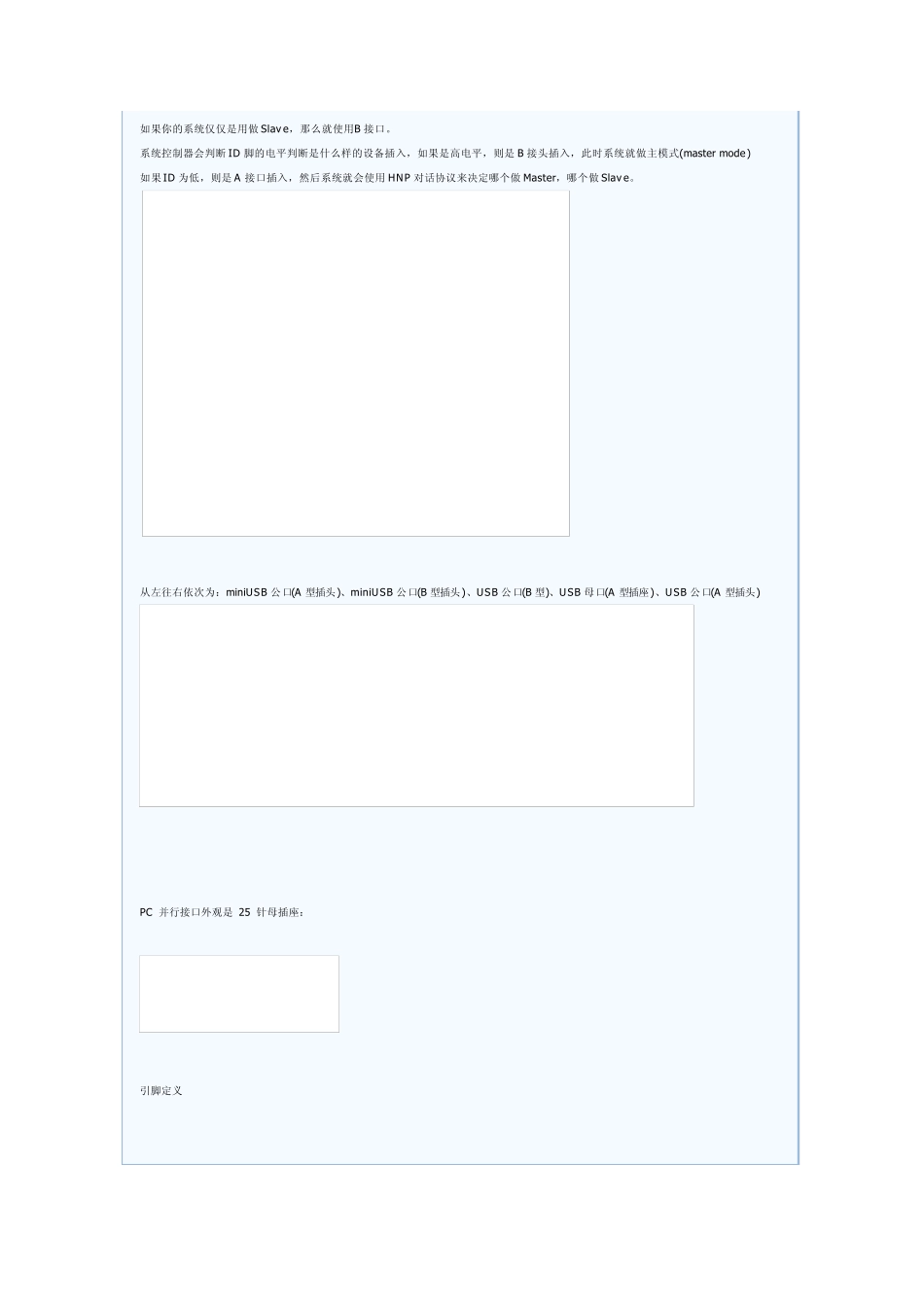

USB引脚定义等资料_第2页
2/11

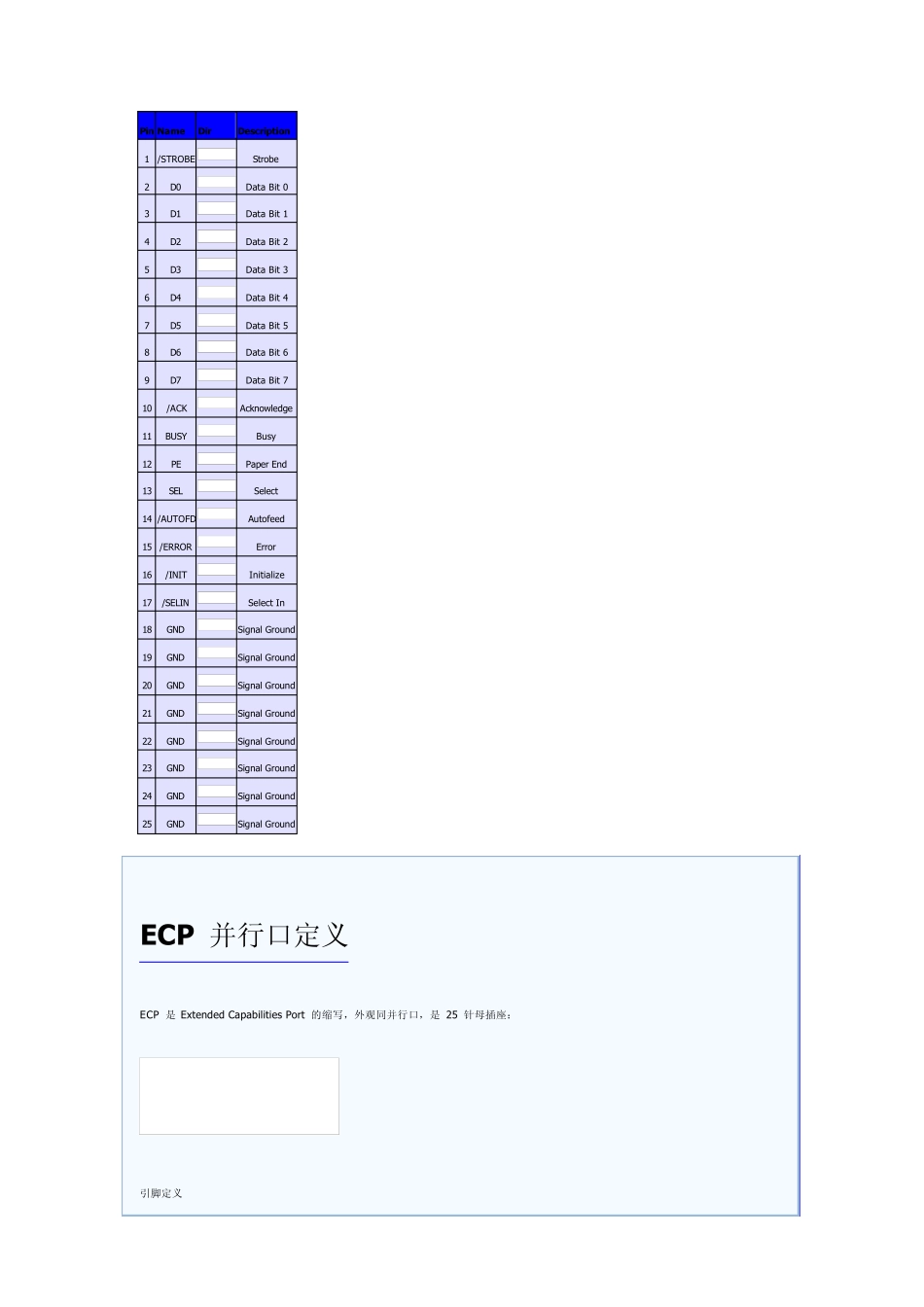

USB引脚定义等资料_第3页
3/11
USB 是 Universal Serial Bus 的缩写,由 C ompaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。外观上计算机一侧为 4 针公插,设备一侧为 4 针母插。 u sb 引脚定义 Pin Name Description 1 VCC +5 VDC 2 D- Data - 3 D+ Data + 4 GND Ground 一般而言: 红(Vcc),白(D-),绿(D+),黑(GND) mini u sb 引脚定义 引脚 功能 颜色 备注 1 V BUS 红 电源+5V 2 DATA- 白 数据- 3 DATA+ 绿 数据+ 4 ID A 型:与地相连 B 型:不接地(空) 5 GND 黑 地 其中ID 脚在O TG 功能中才使用。由于Mini-USB 接口分Mini-A 、B 和 A B 接口。 如果你的系统仅仅是用做Slav e,那么就使用B 接口。 系统控制器会判断ID 脚的电平判断是什么样的设备插入,如果是高电平,则是B 接头插入,此时系统就做主模式(master mode) 如果ID 为低,则是A 接口插入,然后系统就会使用HNP 对话协议来决定哪个做Master,哪个做Slav e。 从左往右依次为:miniUSB 公口(A 型插头)、miniUSB 公口(B 型插头)、USB 公口(B 型)、USB 母口(A 型插座)、USB 公口(A 型插头) PC 并行接口外观是 25 针母插座: 引脚定义 Pin Name Dir Description 1 /STROBE Strobe 2 D0 Data Bit 0 3 D1 Data Bit 1 4 D2 Data Bit 2 5 D3 Data Bit 3 6 D4 Data Bit 4 7 D5 Data Bit 5 8 D6 Data Bit 6 9 D7 Data Bit 7 10 /ACK Acknowledge 11 BUSY Busy 12 PE Paper End 13 SEL Select 14 /AUTOFD Autofeed 15 /ERROR Error 16 /INIT Initialize 17 /SELIN Select In 18 GND Signal Ground 19 GND Signal Ground 20 GND Signal Ground 21 GND Signal Ground 22 GND Signal Ground 23 GND Signal Ground 24 GND Signal Ground 25 GND Signal Ground ECP 并行口定义 ECP 是 Extended Capabilities Port 的缩写,外观同并行口,是 25 针母插座: 引脚定义 Pin Name Dir Description 1 nStrobe Strobe 2 data0 Address, Data or RLE Data Bit 0 3 data1 Address, Data or RLE Data Bit 1 4 data2 Address, Data or RLE Data Bit 2 5 data3 Address, Data or RLE Data Bit 3 6 data4 Address, Data o...
